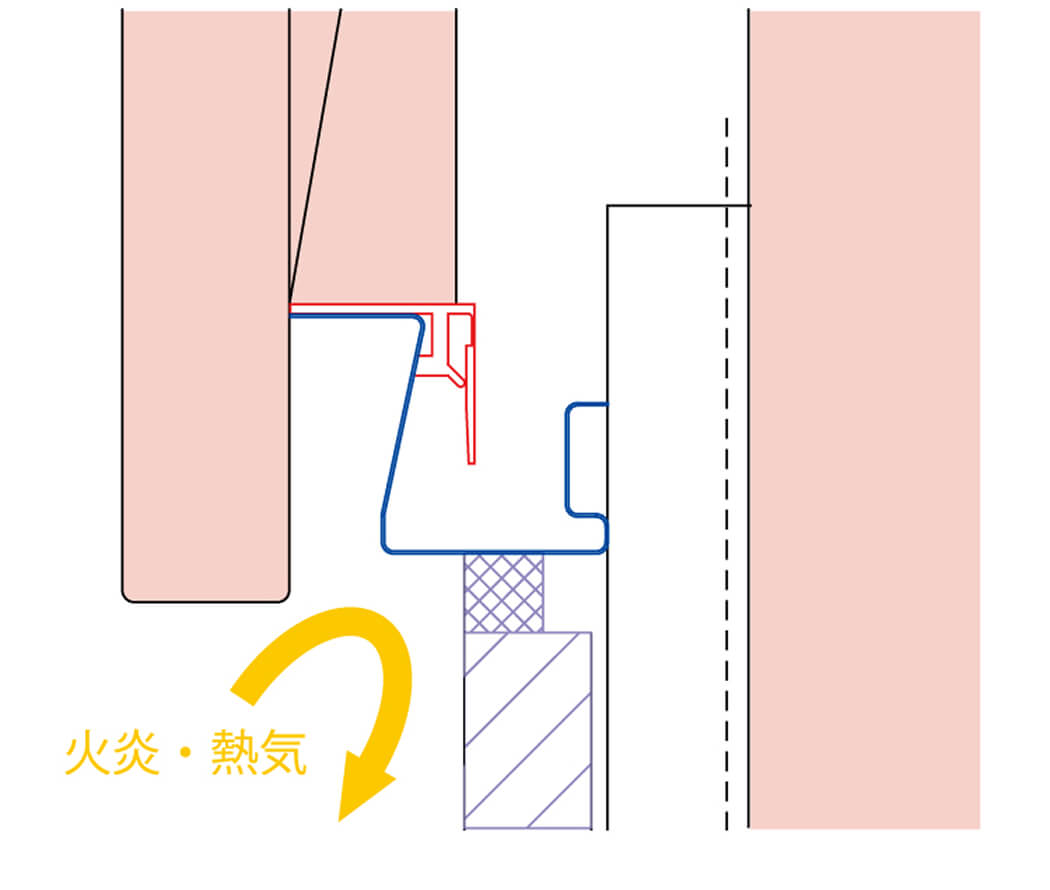

軒裏の準耐火
60分認定を取得
POINT
- 軒ゼロ納まりに限り軒裏の準耐火60分認定を取得しています。
※防火認定により納まりや条件に制限があります。詳細につきましては、認定書または当社各営業所までお問い合わせください。

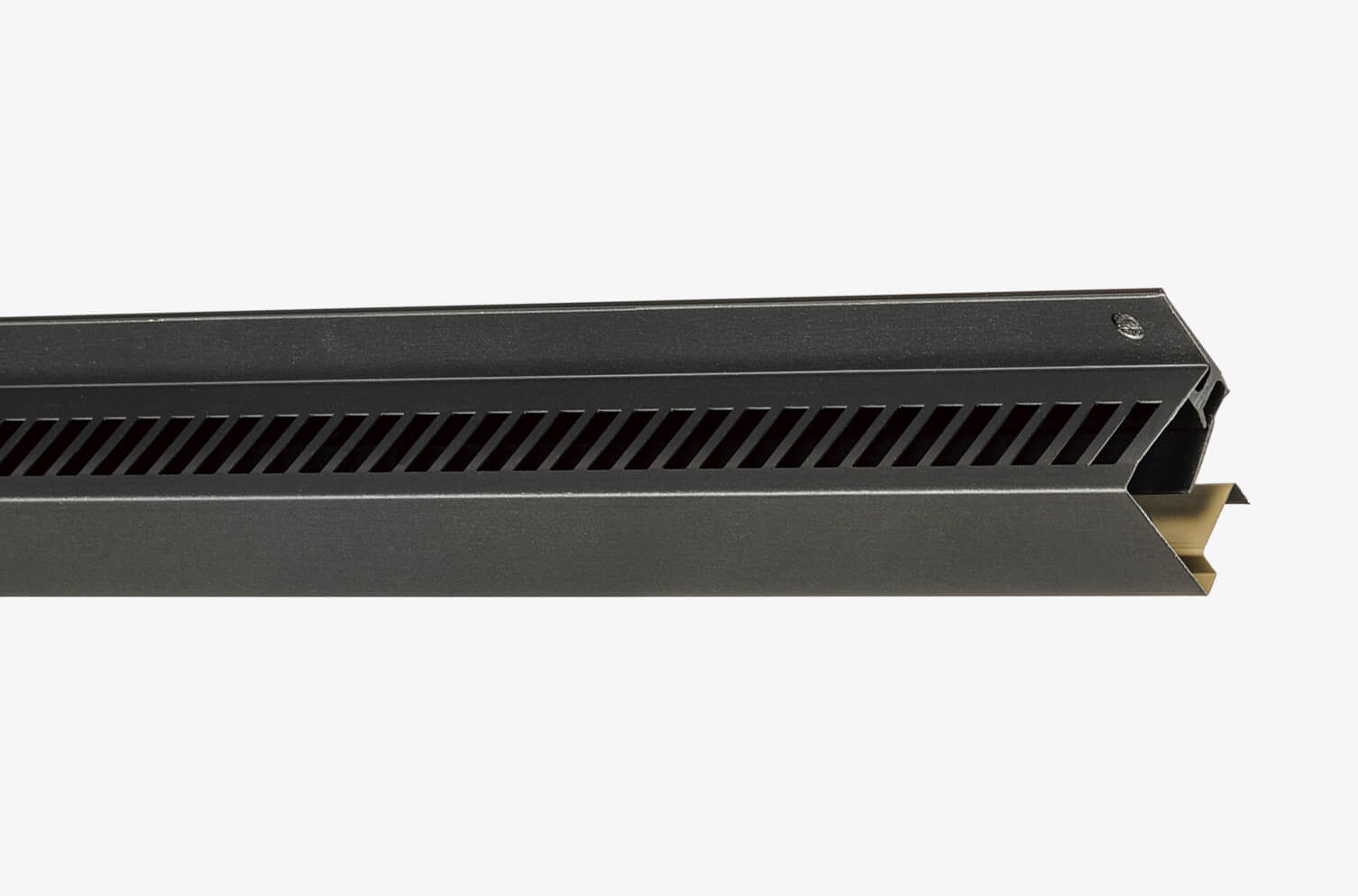

TM５N
Color Lineup
カラーラインアップ
-

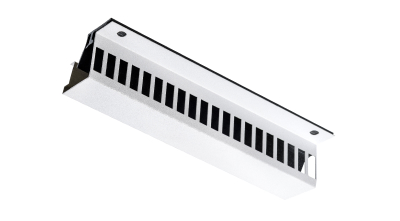

ホワイト（WH）
-

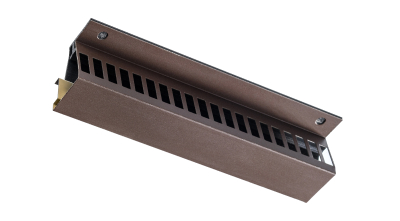

ブラウン（BR）
-

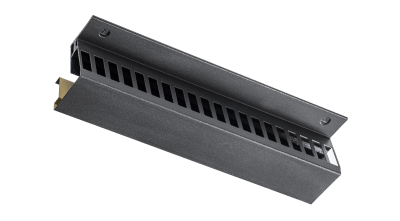

ブラック（BK）
Features
1
2
換気能力に優れ、
製品特長
軒裏の準耐火
換気能力に優れ、
住宅の劣化を軽減
POINT
- 製品開口面積は100㎠/m（182㎠/本）です。
- 片流れ屋根頂部への施工に対応しています。また、従来品と同様、入隅や出隅などのコーナー部に加え、ケラバにも使用できるので、建物の全周で換気を行えます。
- 品確法や住宅金融支援機構の定める小屋裏の換気基準を満たすよう見切縁を取り付けることで、小屋裏の劣化を軽減します。
※『新築住宅の住宅性能表示制度 住宅性能表示制度ガイド』の定める小屋裏の劣化対策等級３に対応可能。
必要本数シミュレーター
※軒天換気材の必要本数の計算には、当社Webサイトの必要本数シミュレーターをご活用ください。
3
止水用フラップが、
止水用フラップが、
雨水の浸入を防止

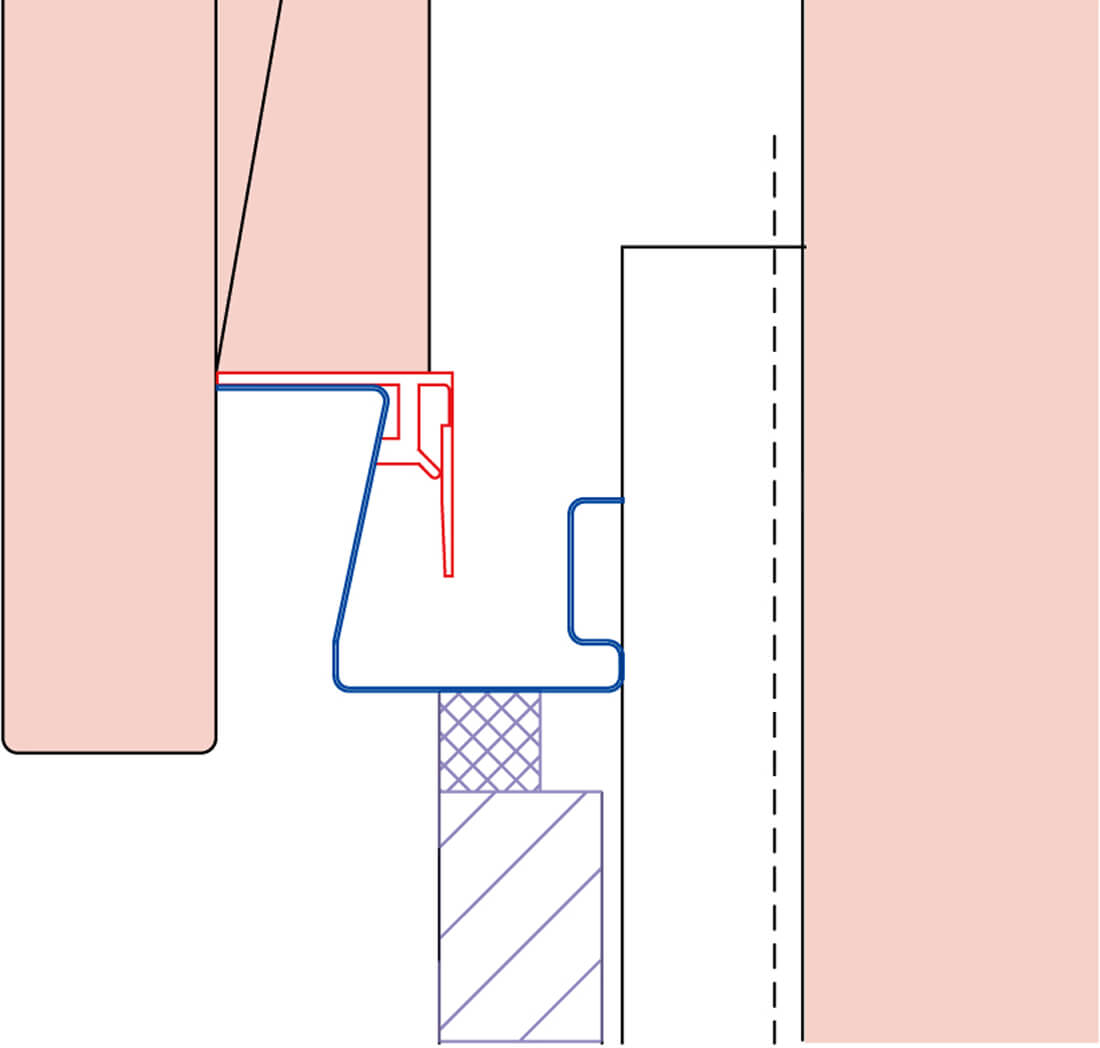

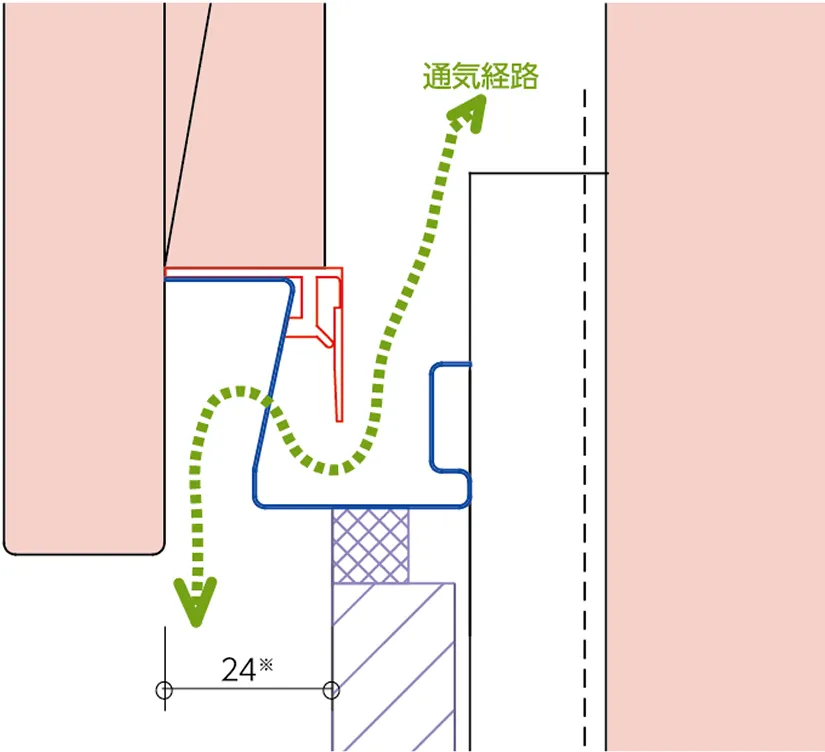

止水フラップ（通常時）

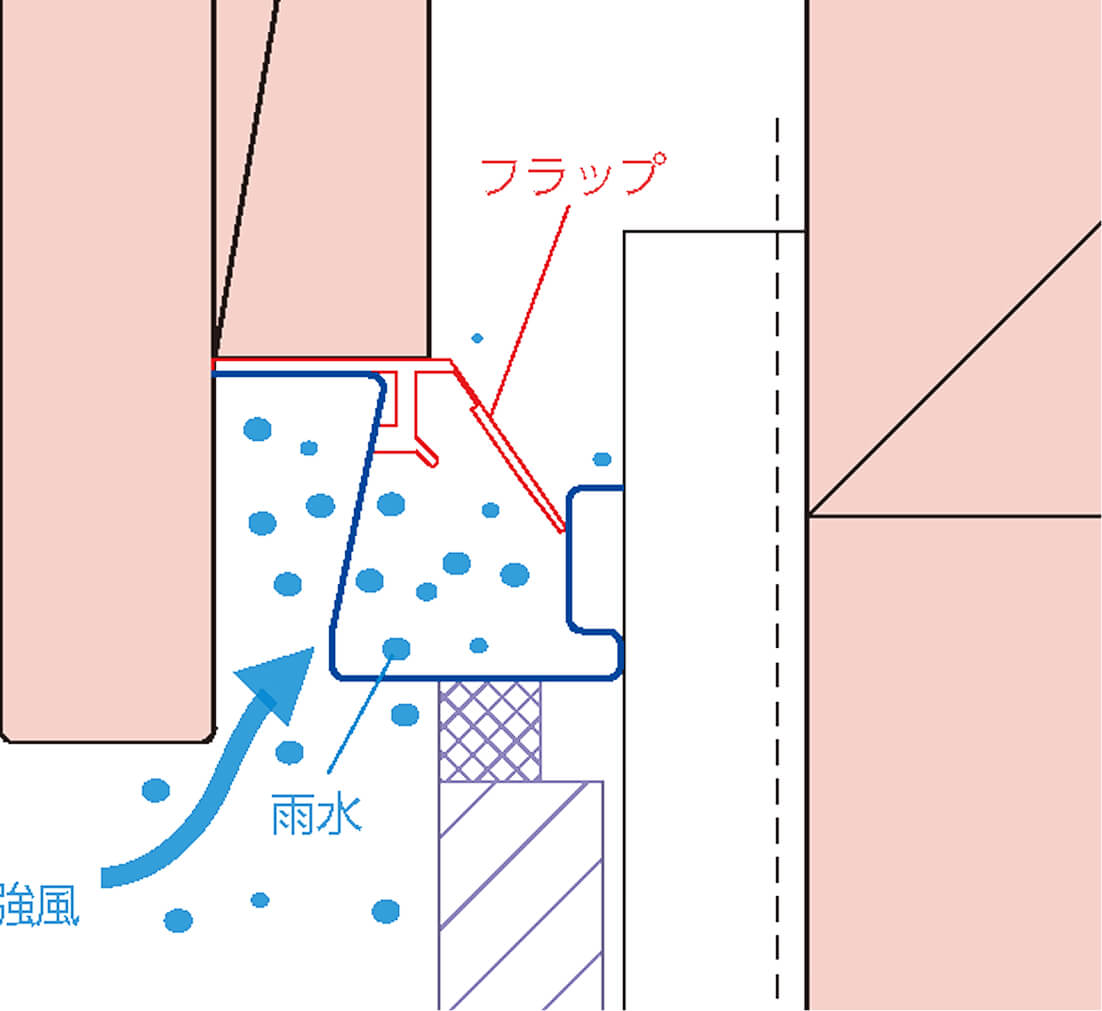

止水フラップ（作動時）
POINT
- 止水フラップは、風速約10ｍ/ｓで作動を開始します。
- 防水条件の厳しい軒ゼロ納まりにおいても、建物への浸水リスクを低減します。
4

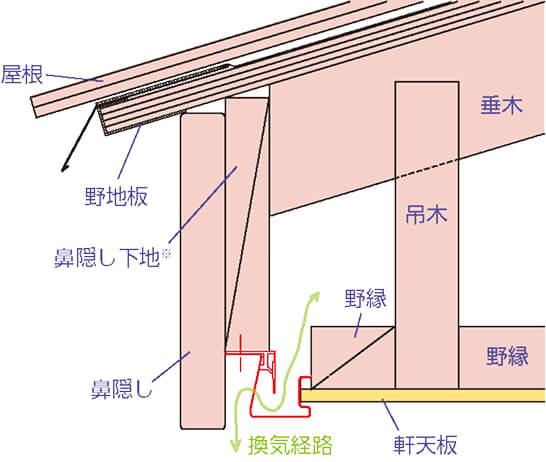

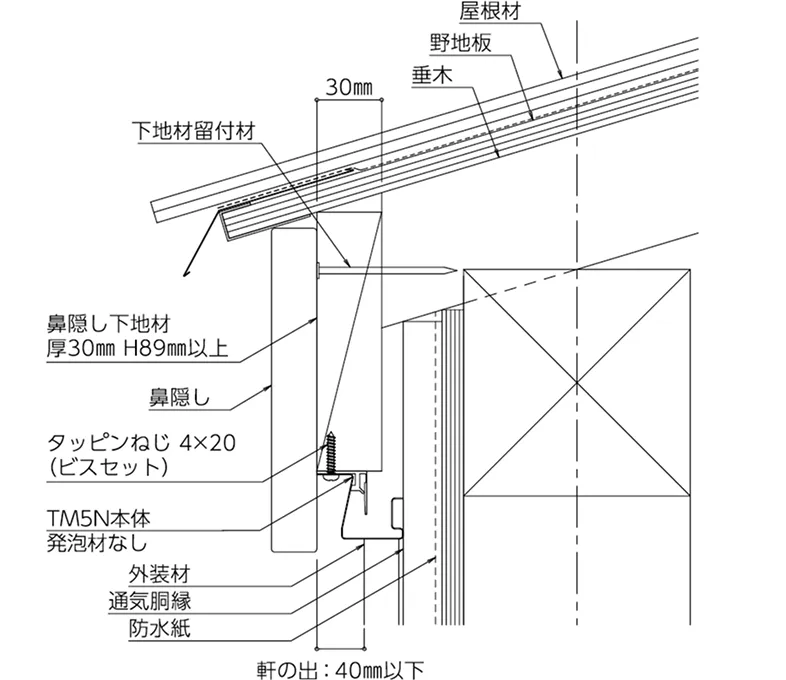

軒の出あり納まりにも対応
- 軒天をくわえ込む独自形状になっているため、軒の出あり納まりにも対応しています。
※軒の出あり納まりは、非防火限定です。
※下地組みや納まりに制限があります。
5
当社品最小の見付寸法によるノイズレスなデザインを実現
- スマートな印象を与える軒ゼロ設置タイプの見切縁です。

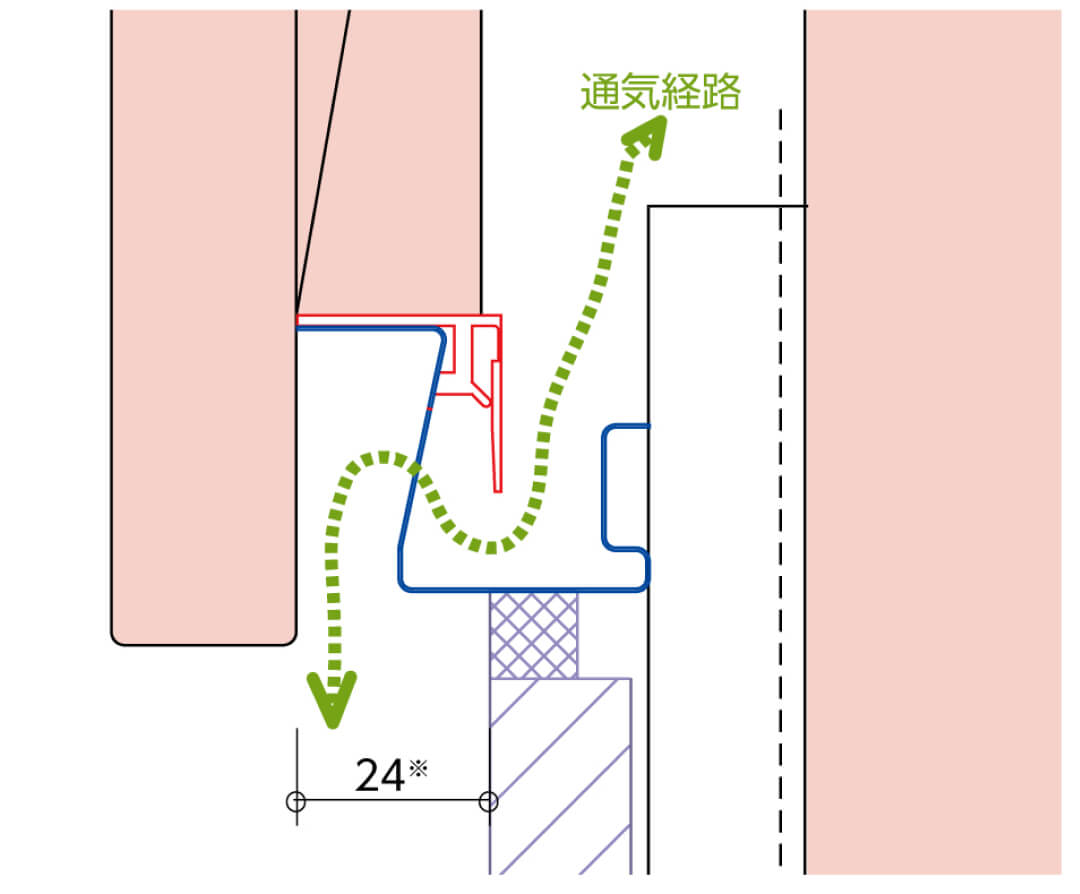

- 軒ゼロ納まり時の最小見付け寸法は24㎜。換気孔の存在感を最小限に抑え、建物のデザインをより洗練させます。
※外壁材の厚みが16㎜の場合の見付け寸法です。見付け寸法は外壁材の厚みによっても異なります。
- 目立たない換気孔で、建物のデザインを損ないません。
6

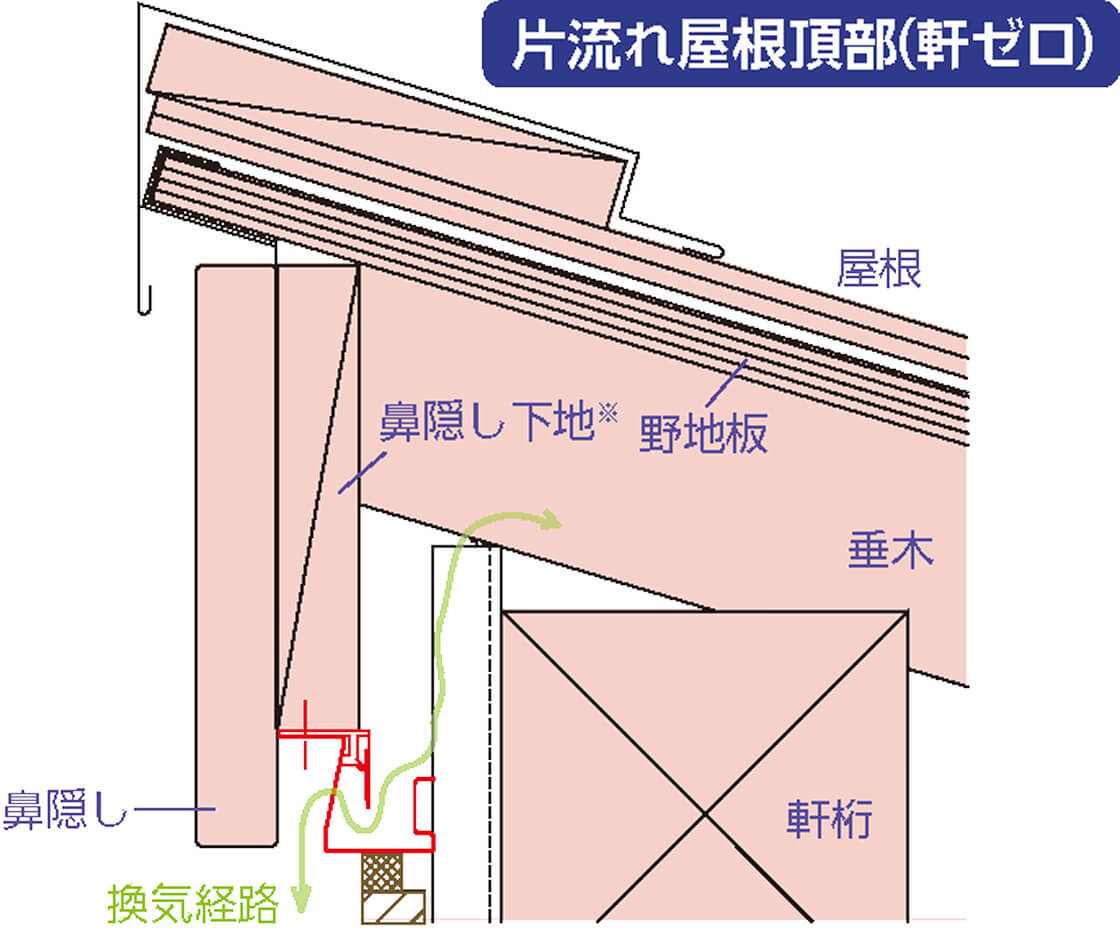

片流れ屋根にも対応し、屋根形状に関わらず建物全周に取り付けが可能
- 止水フラップによる防水対策を施したことで、片流れ屋根頂部にも施工が可能です。
- 寄棟、切妻、陸屋根、片流れ屋根の各種屋根形状に対応可能です。

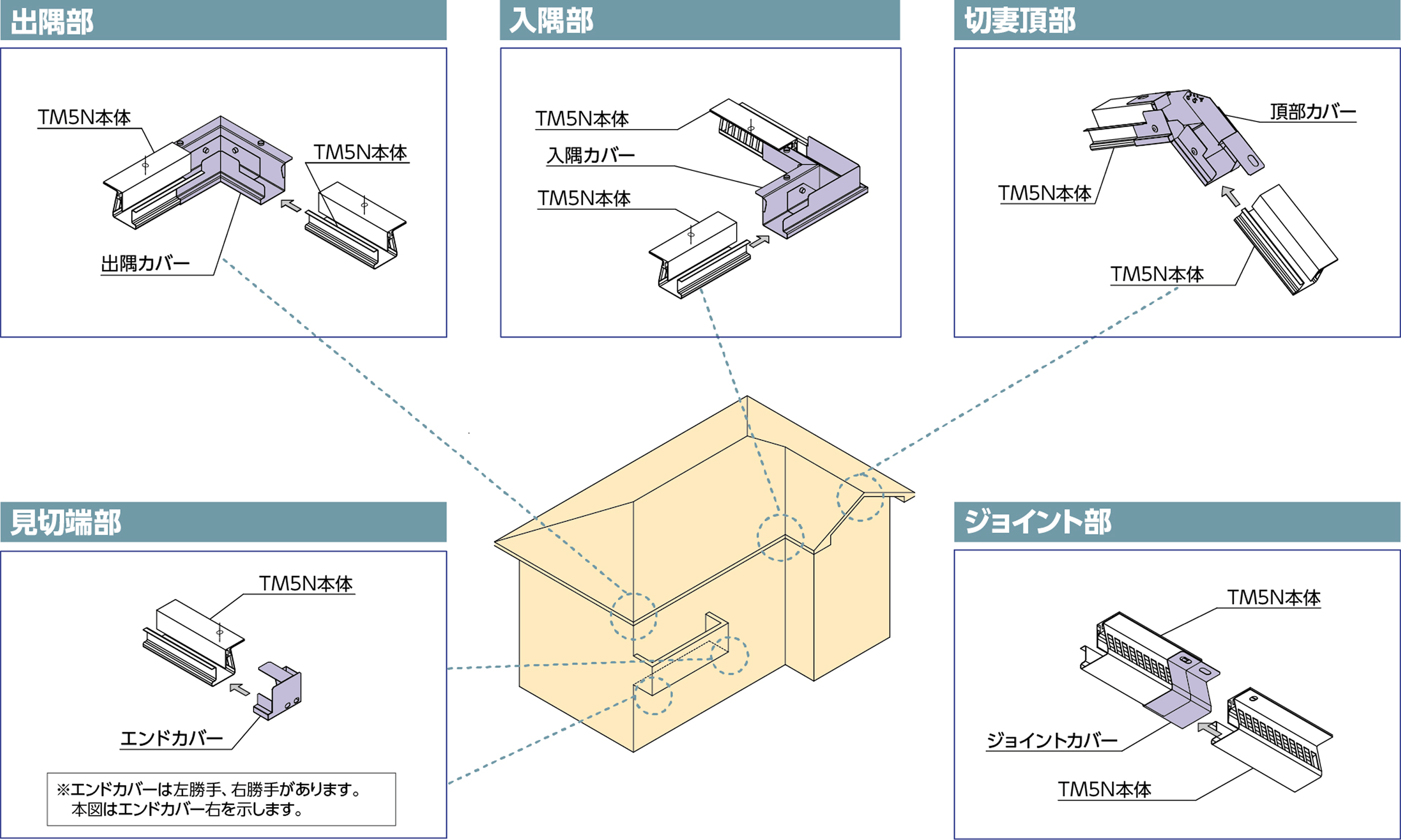

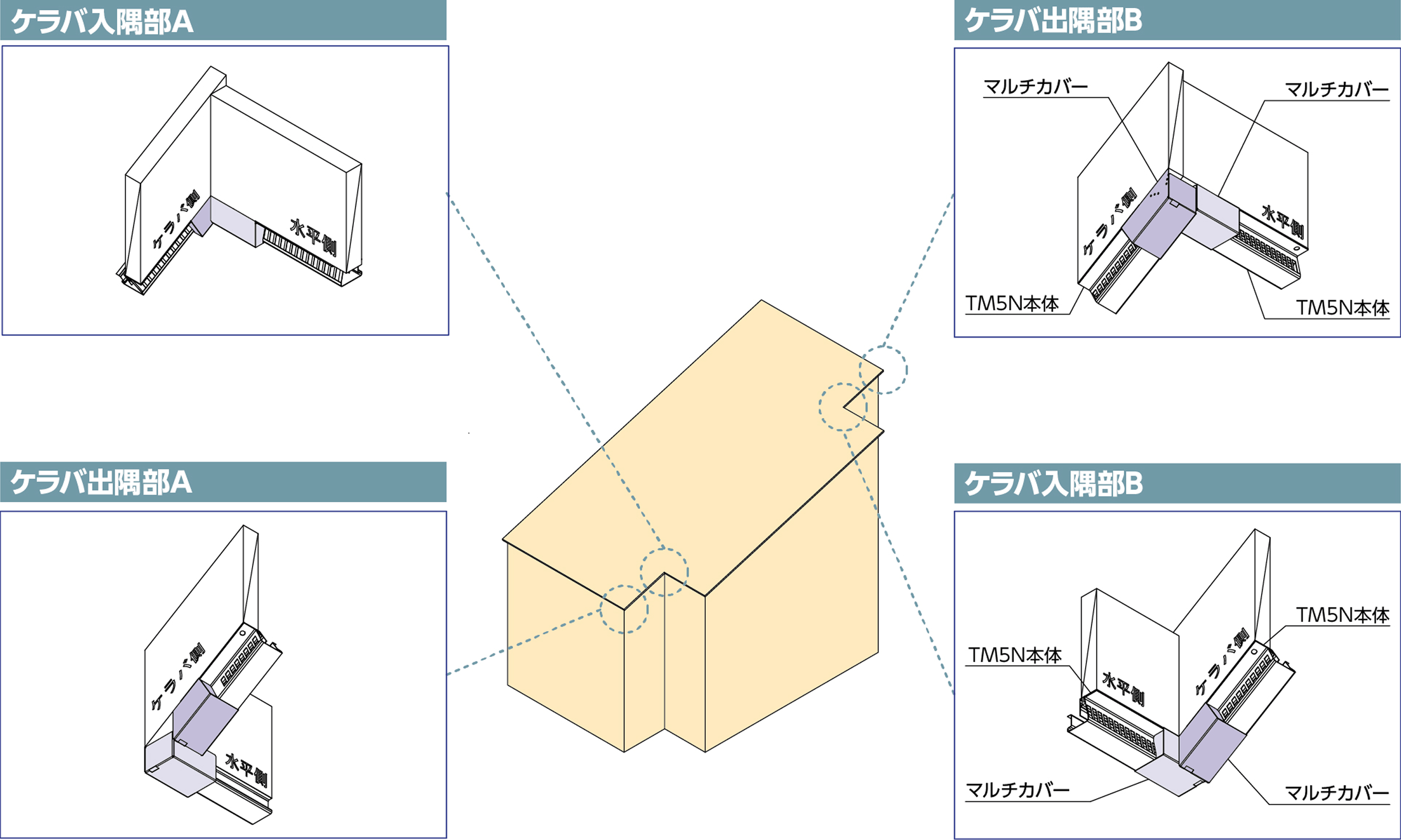

- 通常の入隅や出隅などのコーナー部に加え、切妻屋根頂部など豊富な役物を設定しているので、さまざまな納まりに対応可能です。
※片流れ屋根頂部への使用適否は、建築確認申請時に建築主事または、指定確認検査機関にご確認ください。
7

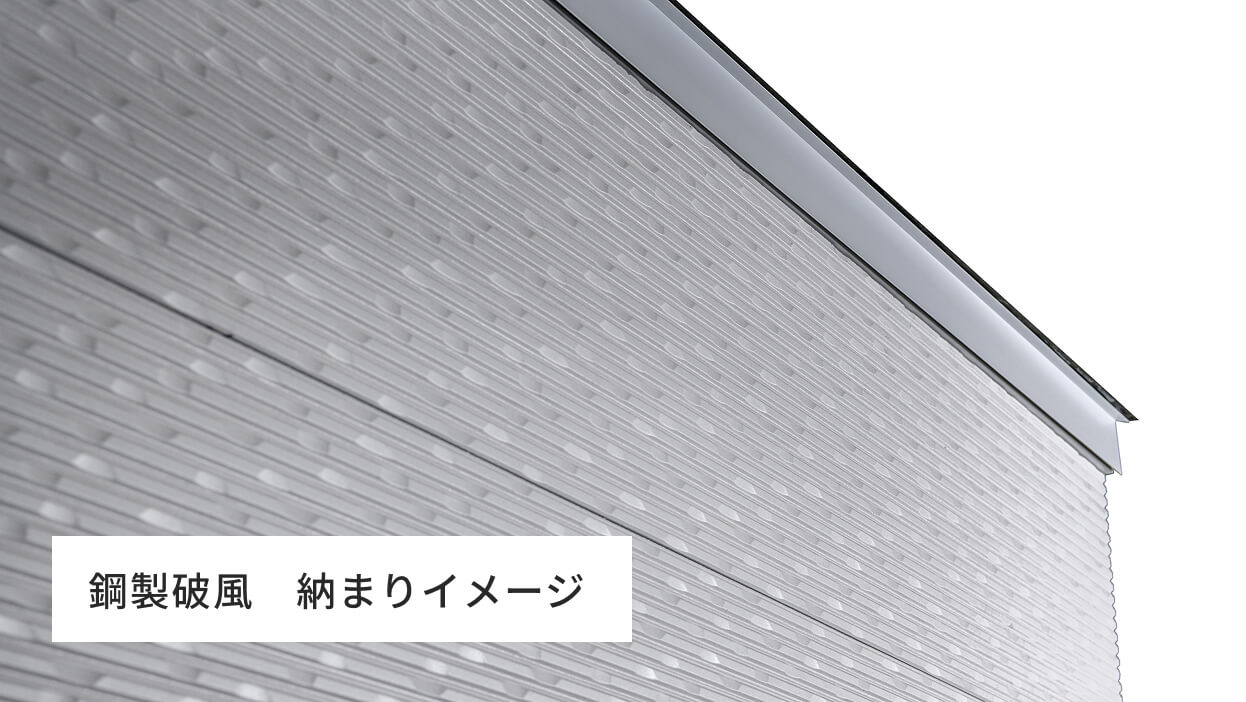

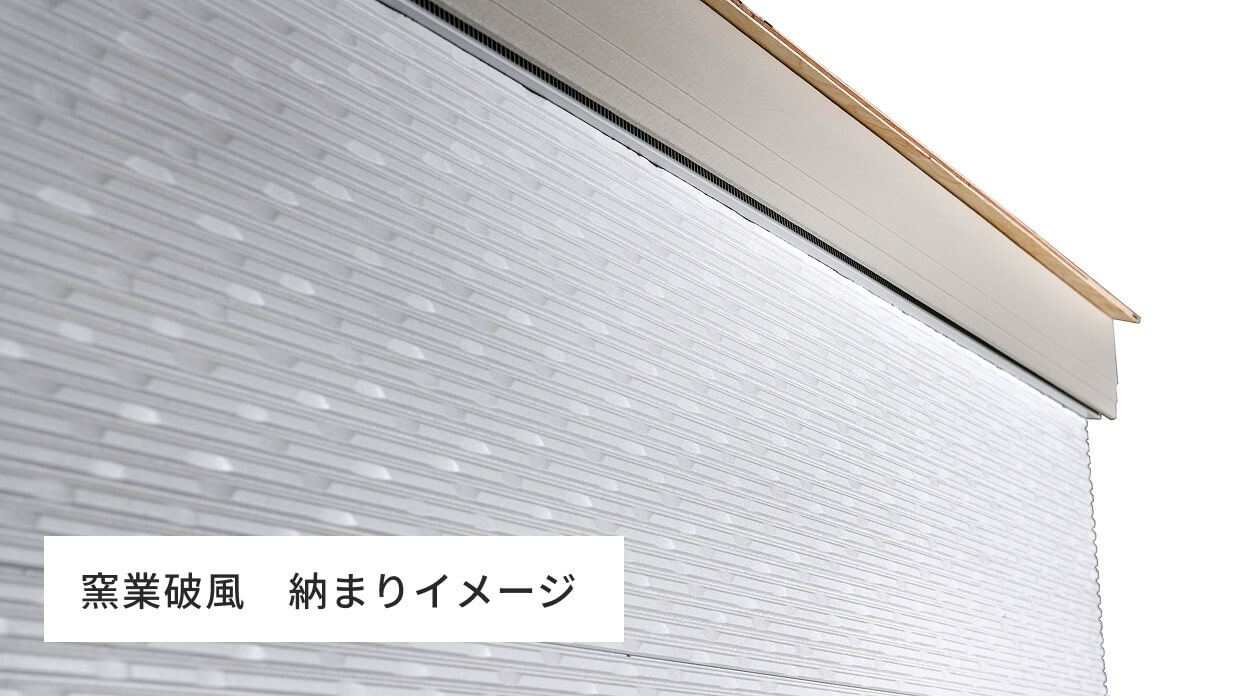

窯業破風、鋼製破風どちらの
窯業破風、鋼製破風どちらの
納まりにも対応

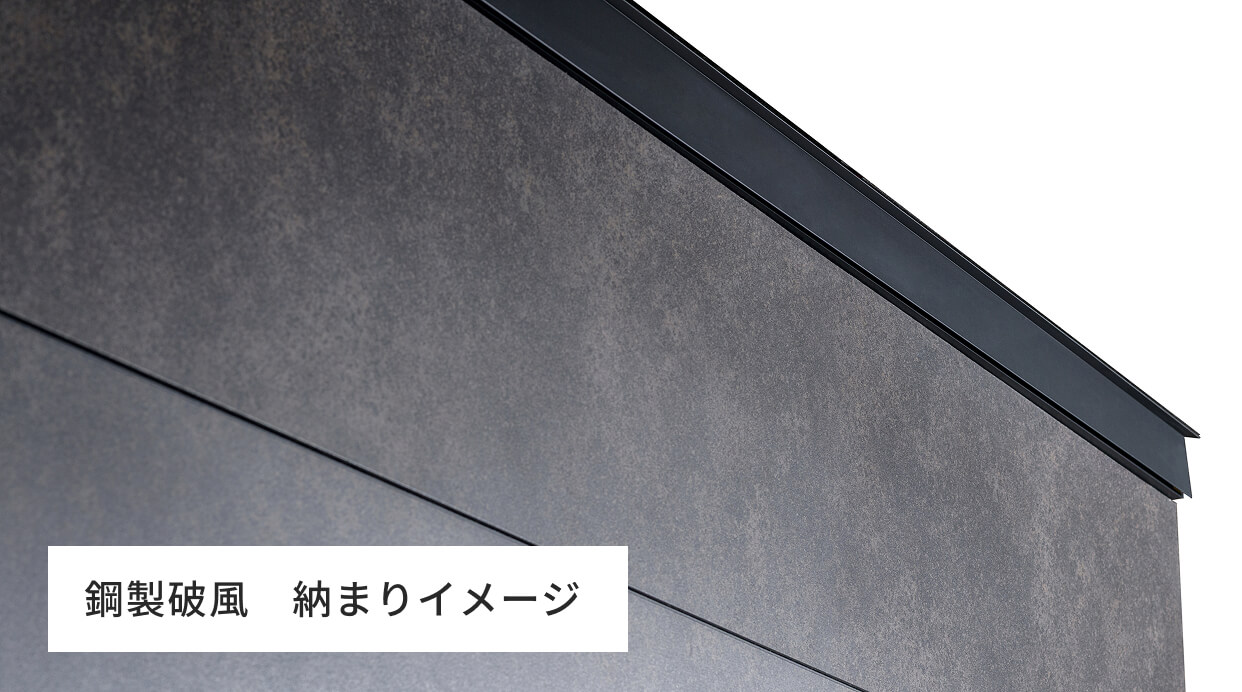

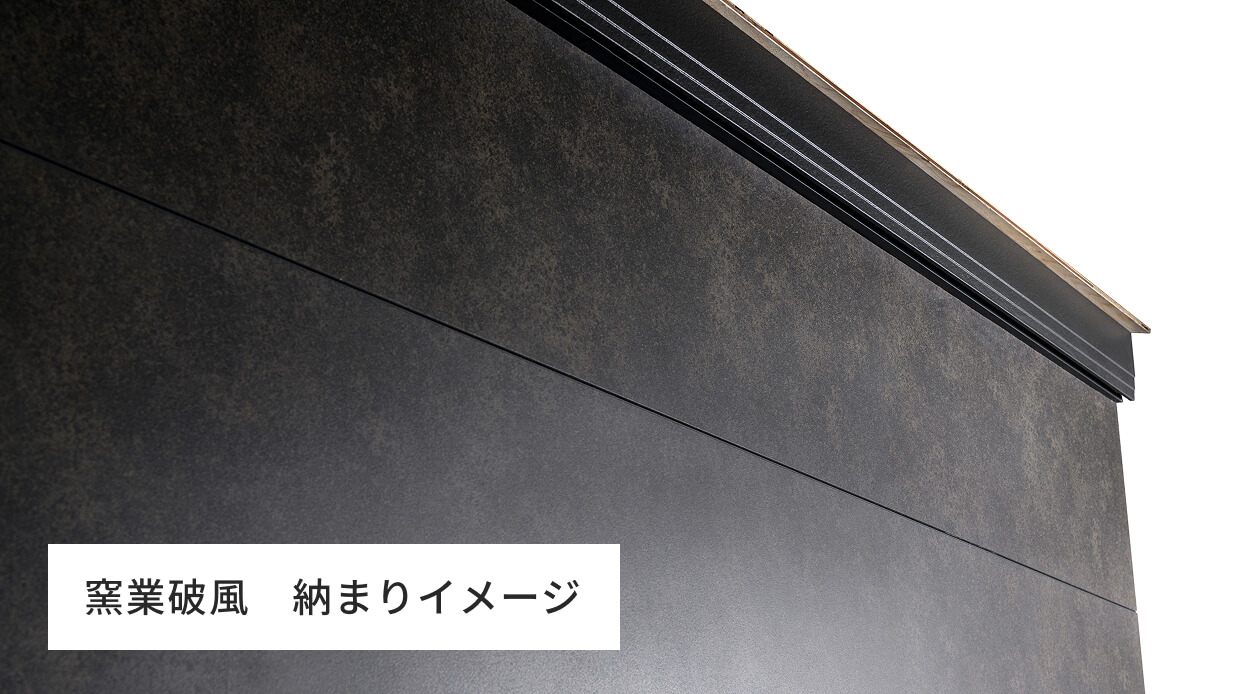

- 軒ゼロ納まりにおいては窯業破風、鋼製破風どちらの納まりにも対応しています。
※片流れ屋根頂部への使用適否は、建築確認申請時に建築主事または、指定確認検査機関にご確認ください。
※下記の板金破風ケラバ部納まりでは、小屋裏の換気は取れておりません。

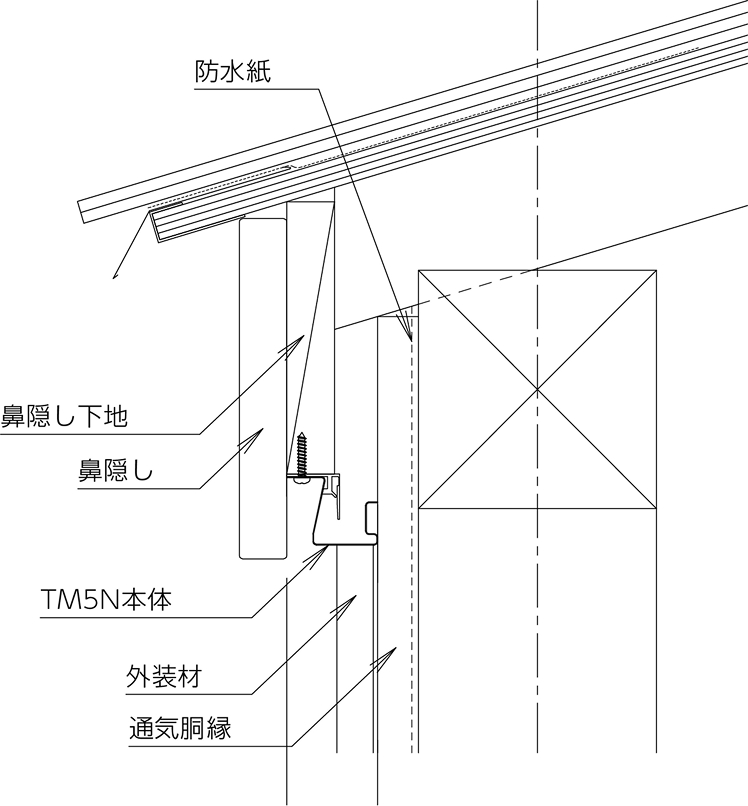

窯業破風軒部（軒ゼロ）

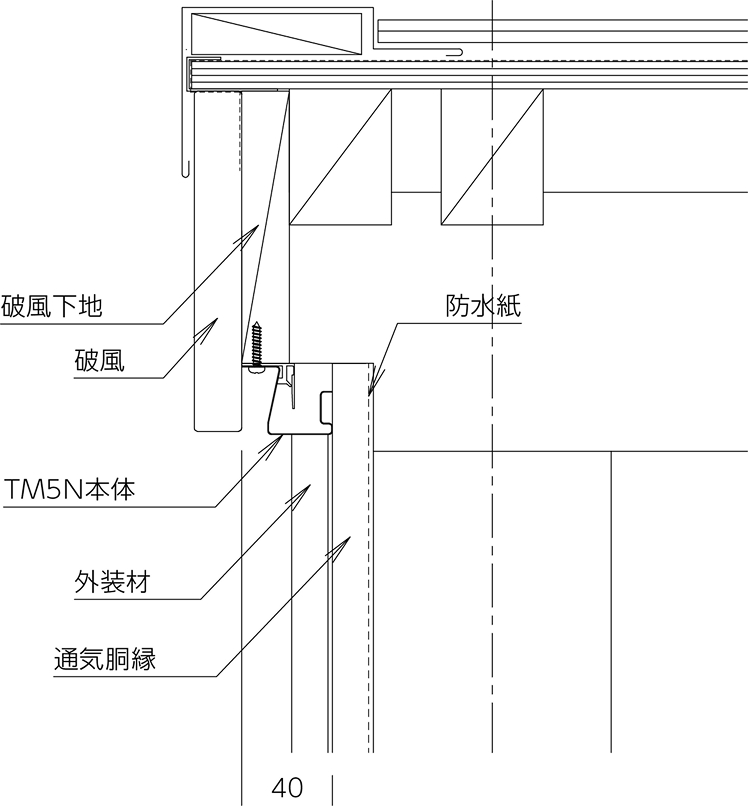

窯業破風 ケラバ部（軒ゼロ）

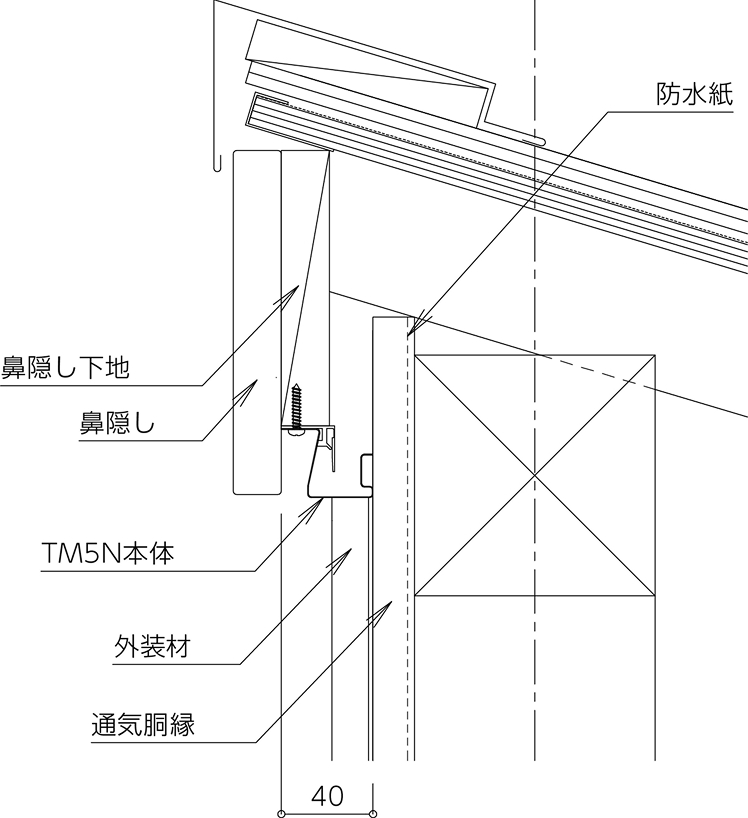

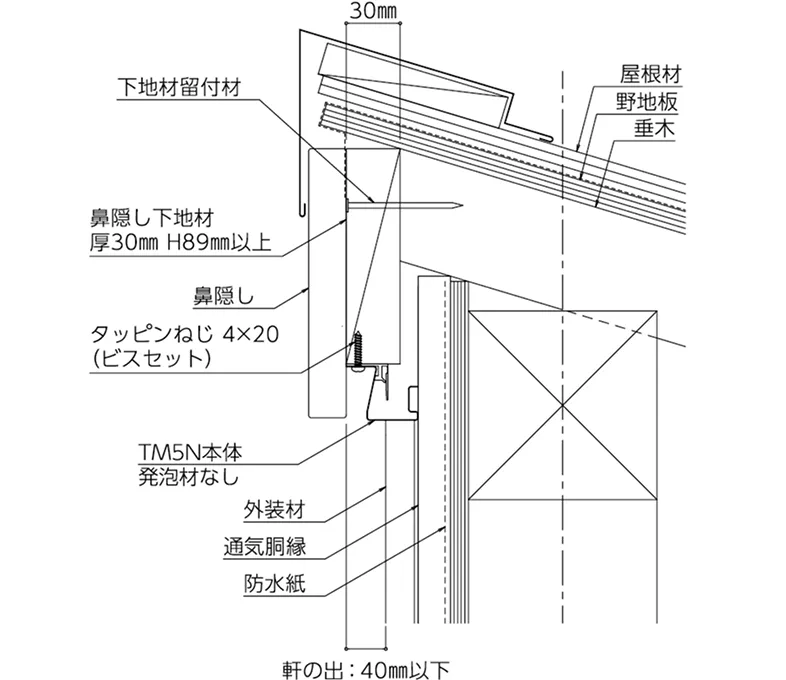

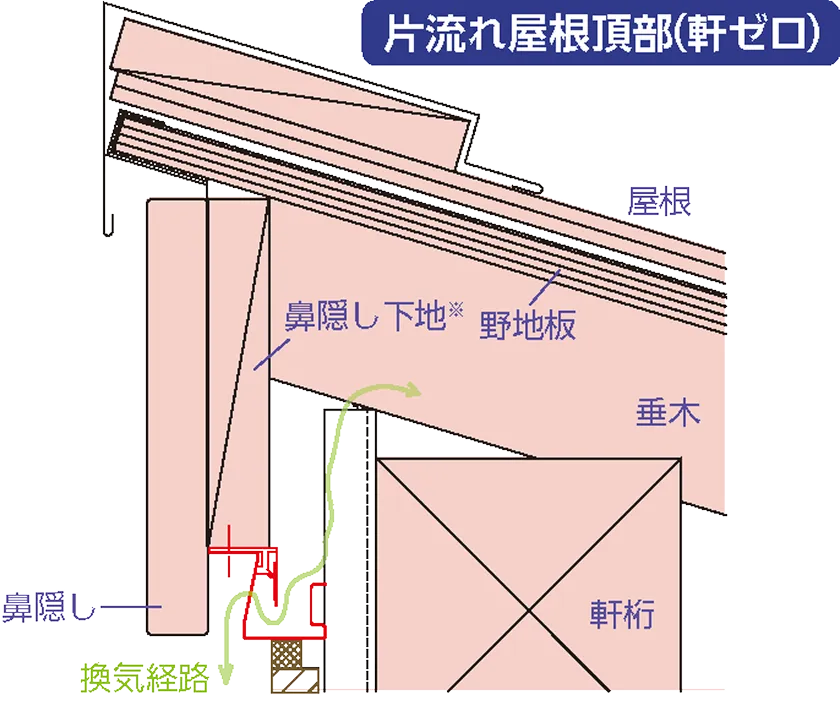

窯業破風 片流れ屋根頂部
（軒ゼロ）

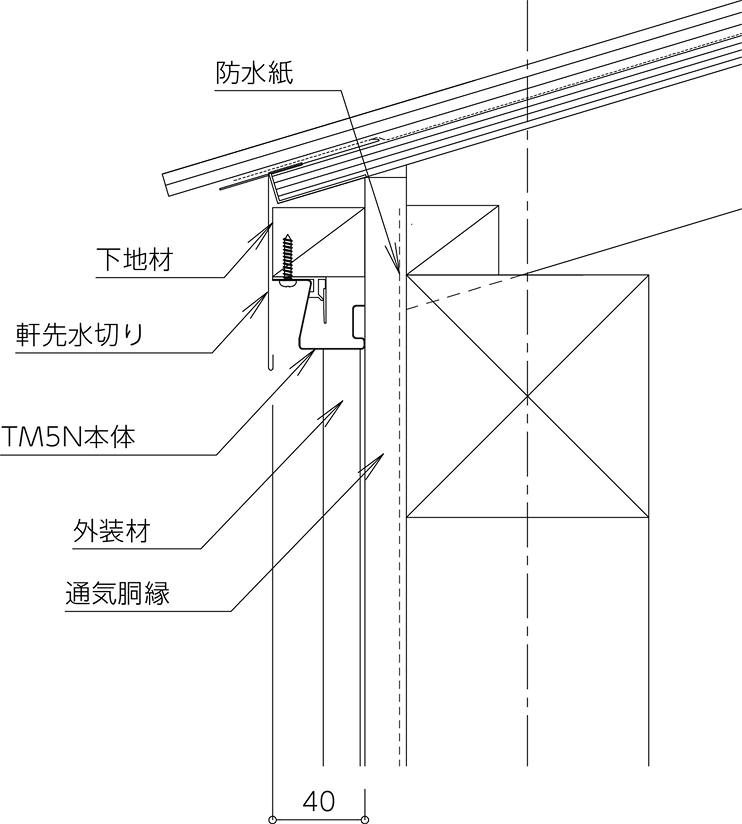

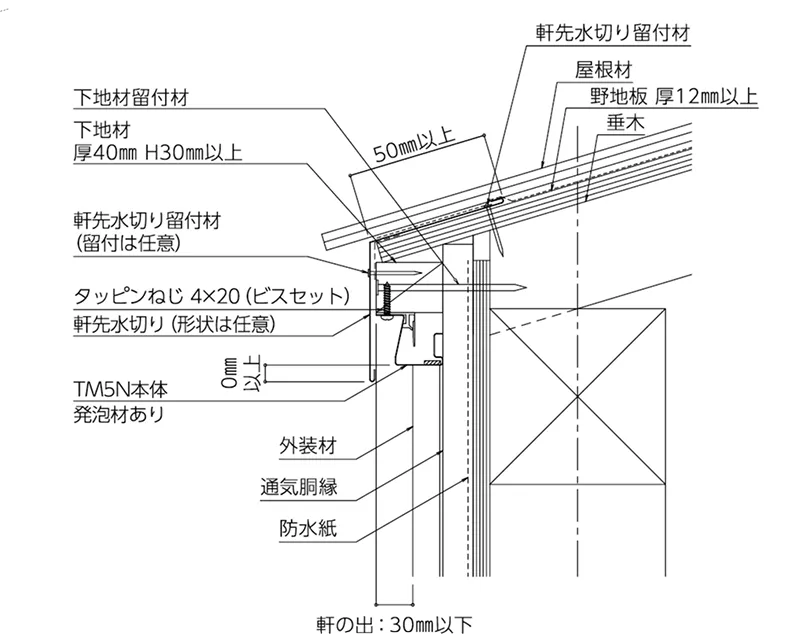

板金破風 軒部（軒ゼロ）

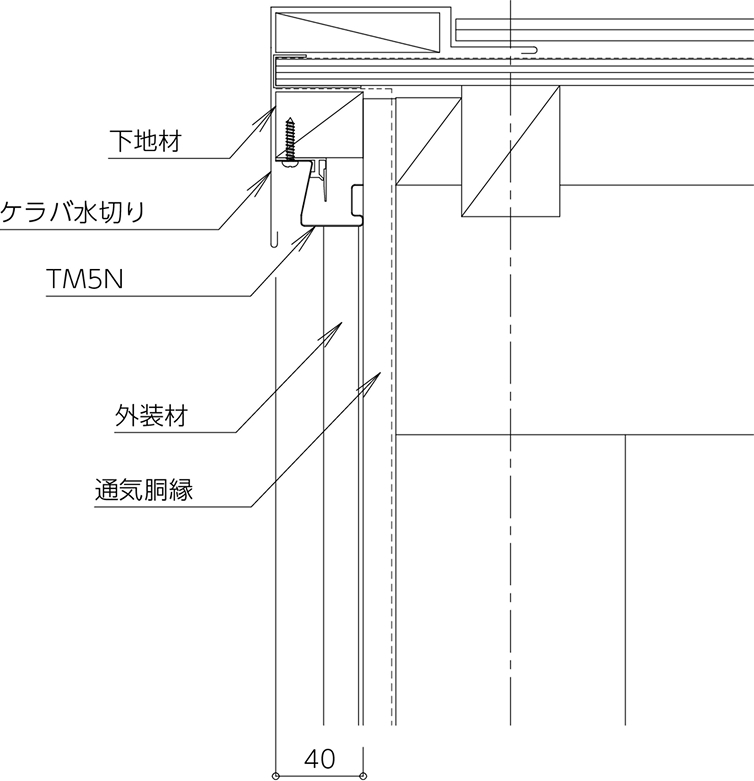

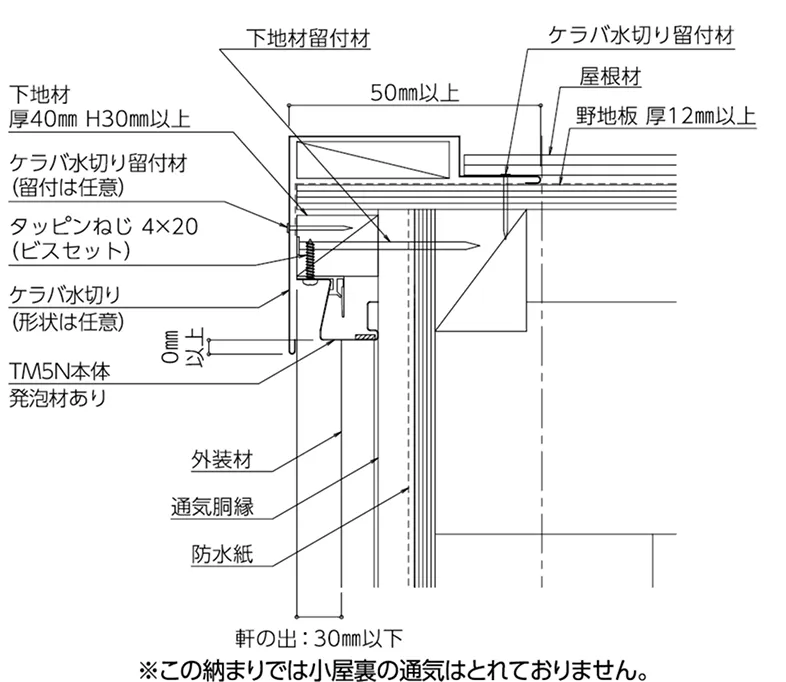

板金破風 ケラバ部（軒ゼロ）

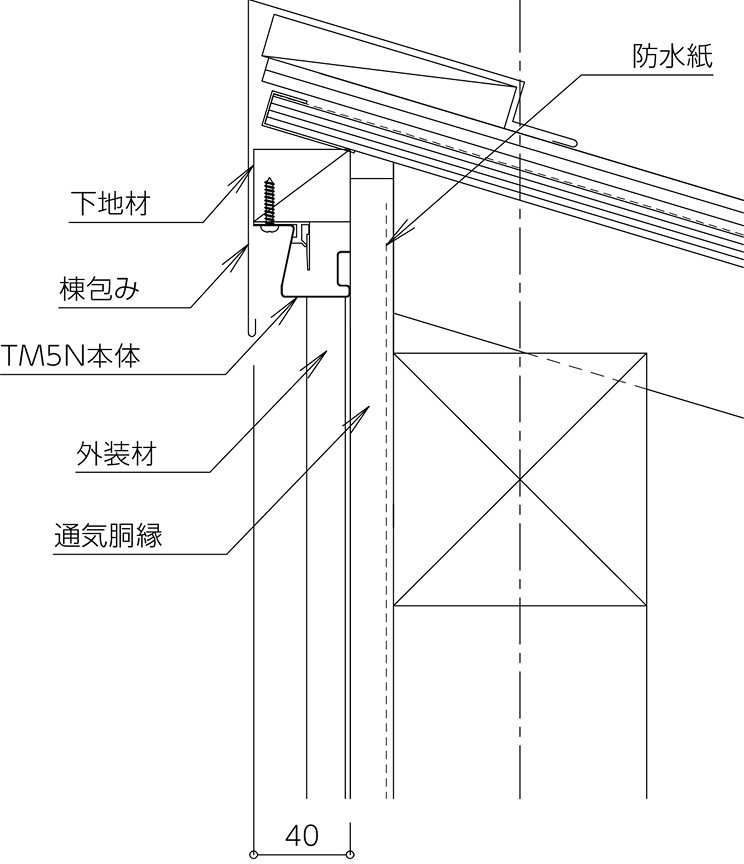

板金破風 片流れ屋根頂部
（軒ゼロ）
Specs
仕様
| 一般地仕様 | 材質：塗装溶融55％アルミニウム−亜鉛合金めっき鋼板 板厚0.35mm |
|---|---|
| カラー | ホワイト、ブラウン、ブラックの３色 |
| 製品 開口面積 | 100㎠/m |

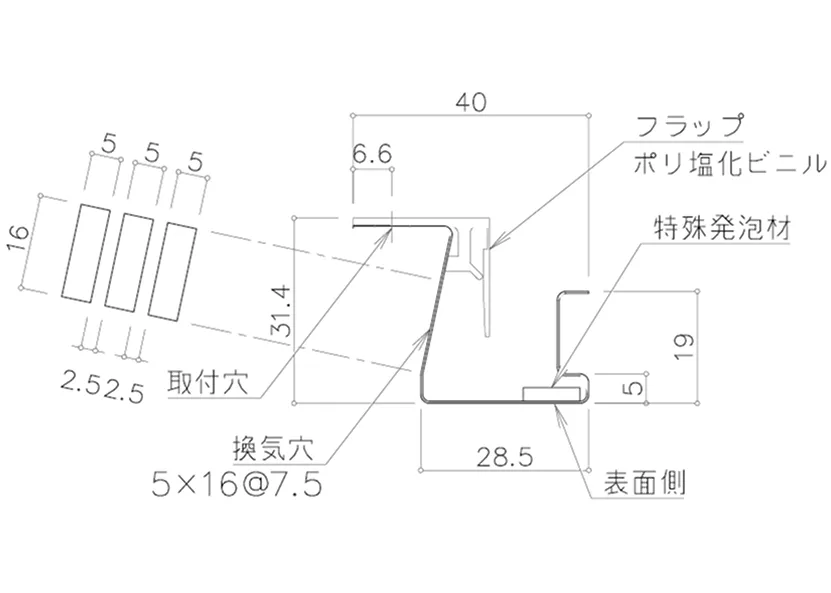

軒ゼロ対応品

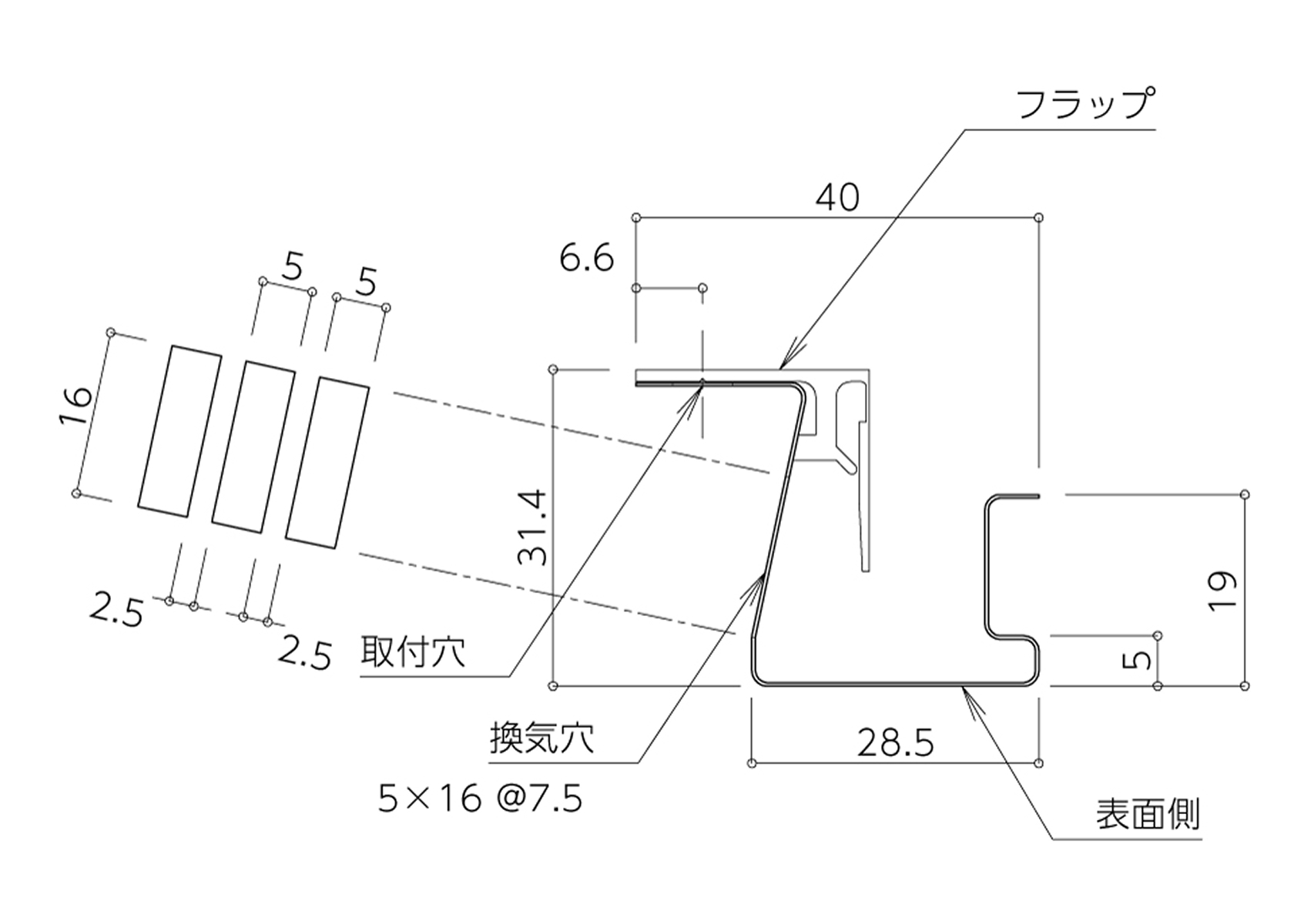

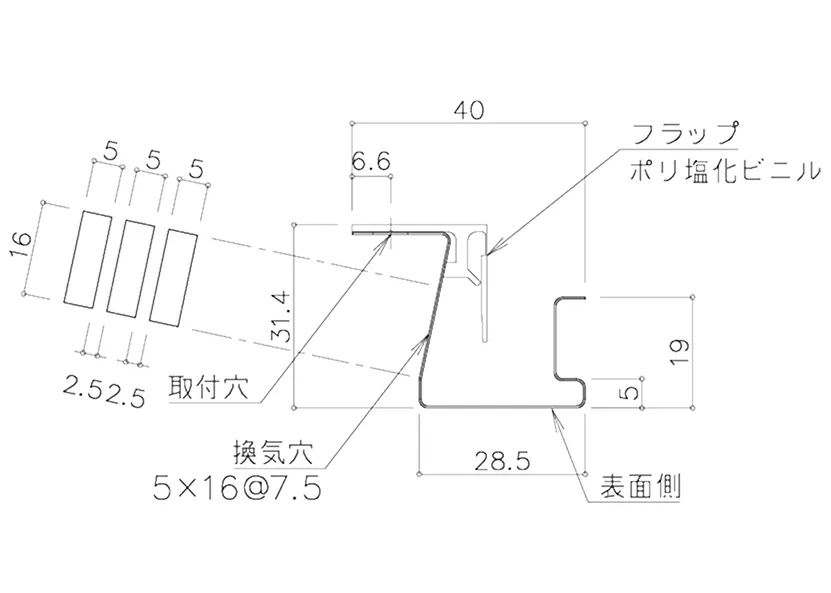

TM５N本体
