Product Details

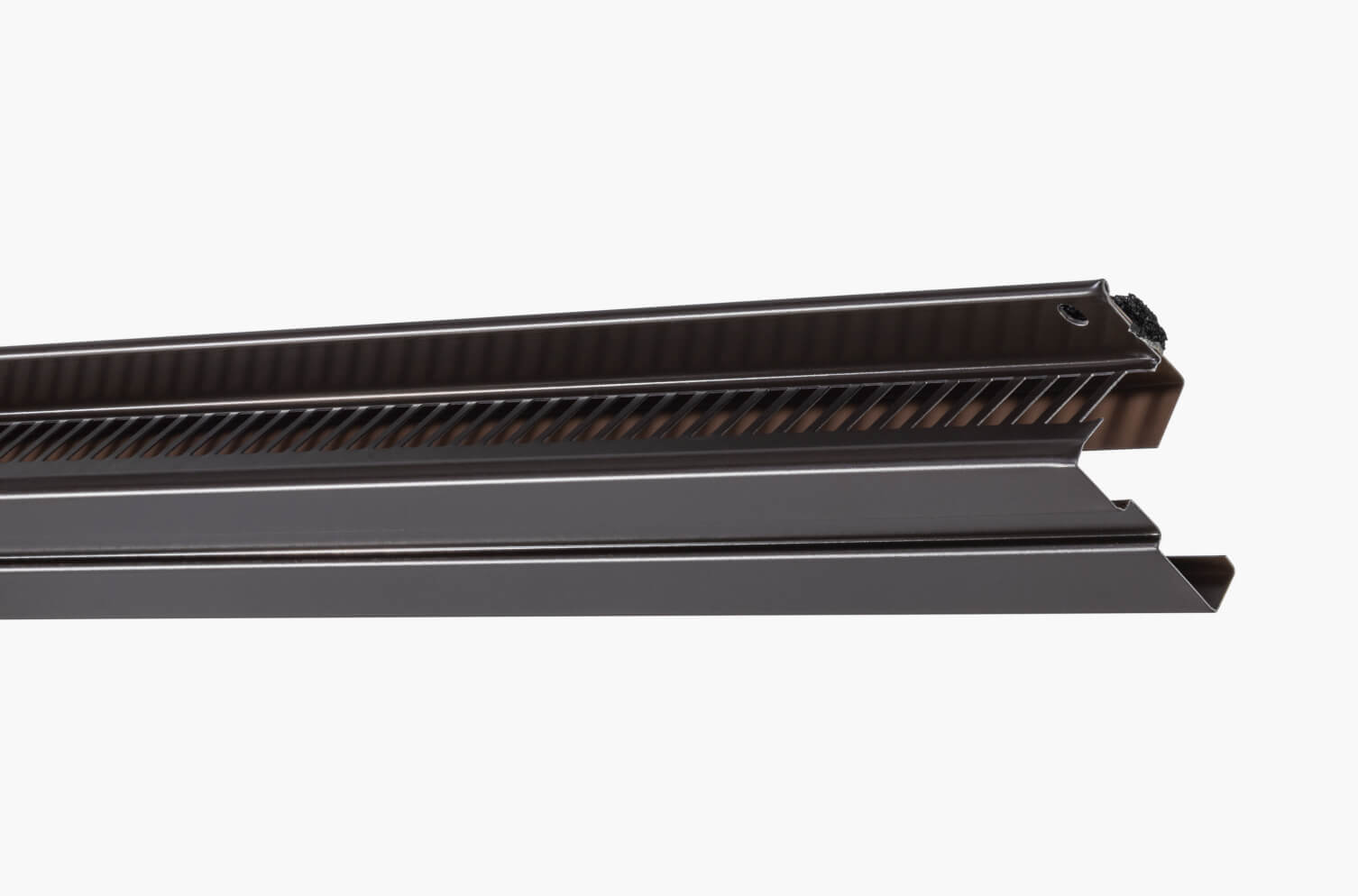

BM3

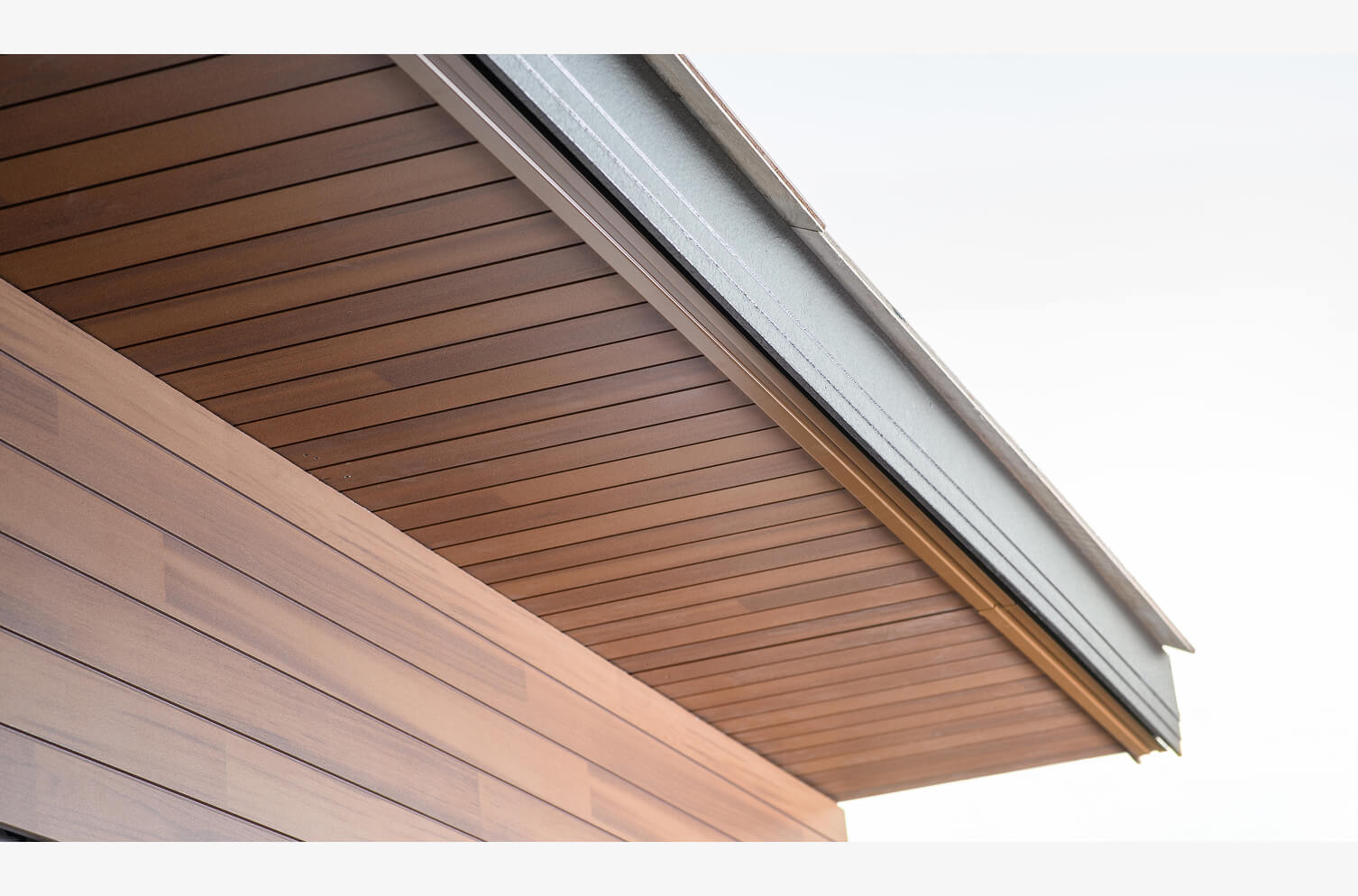

  • 施工例1
  • 施工例1

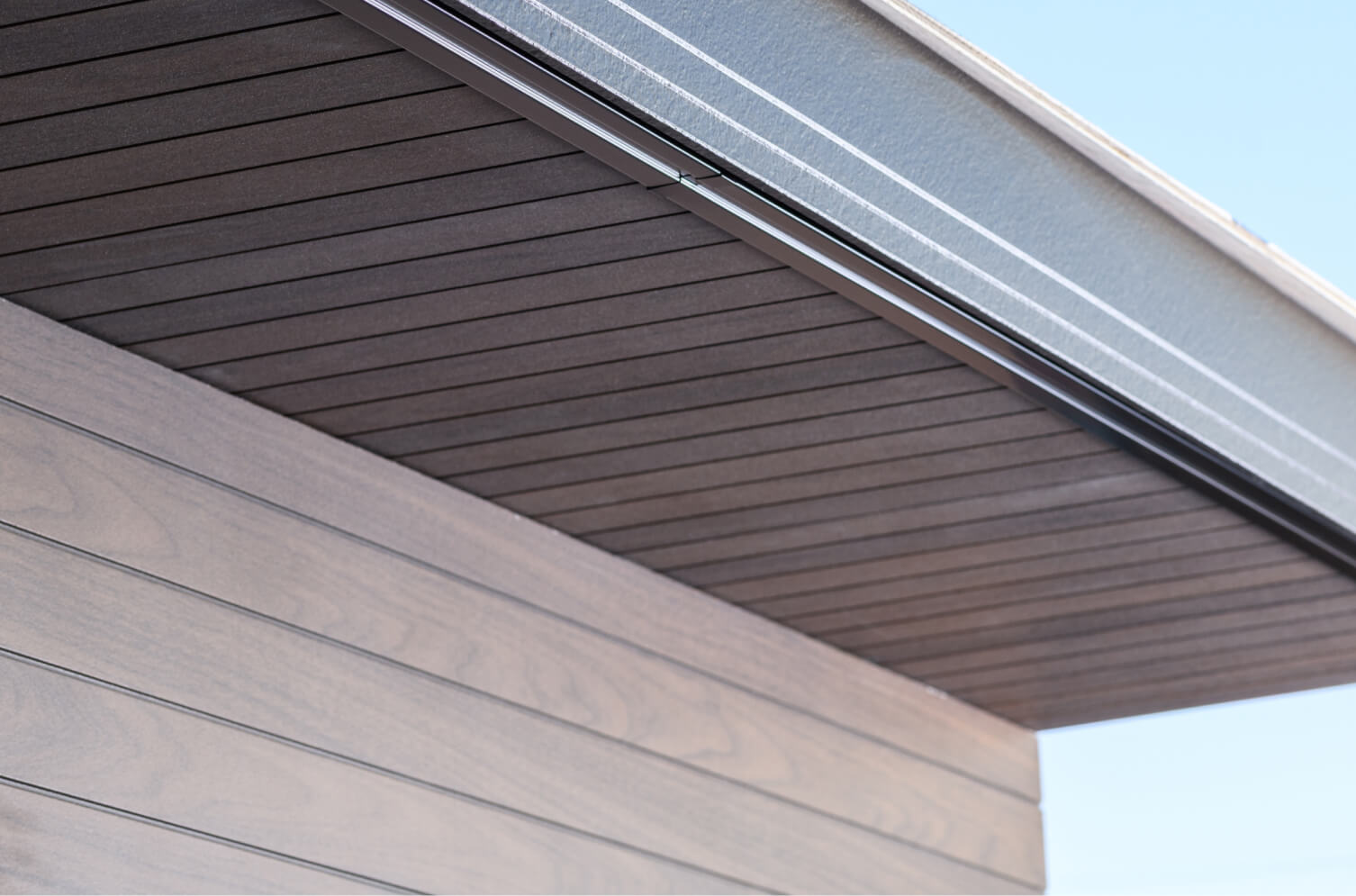

  • 施工例2

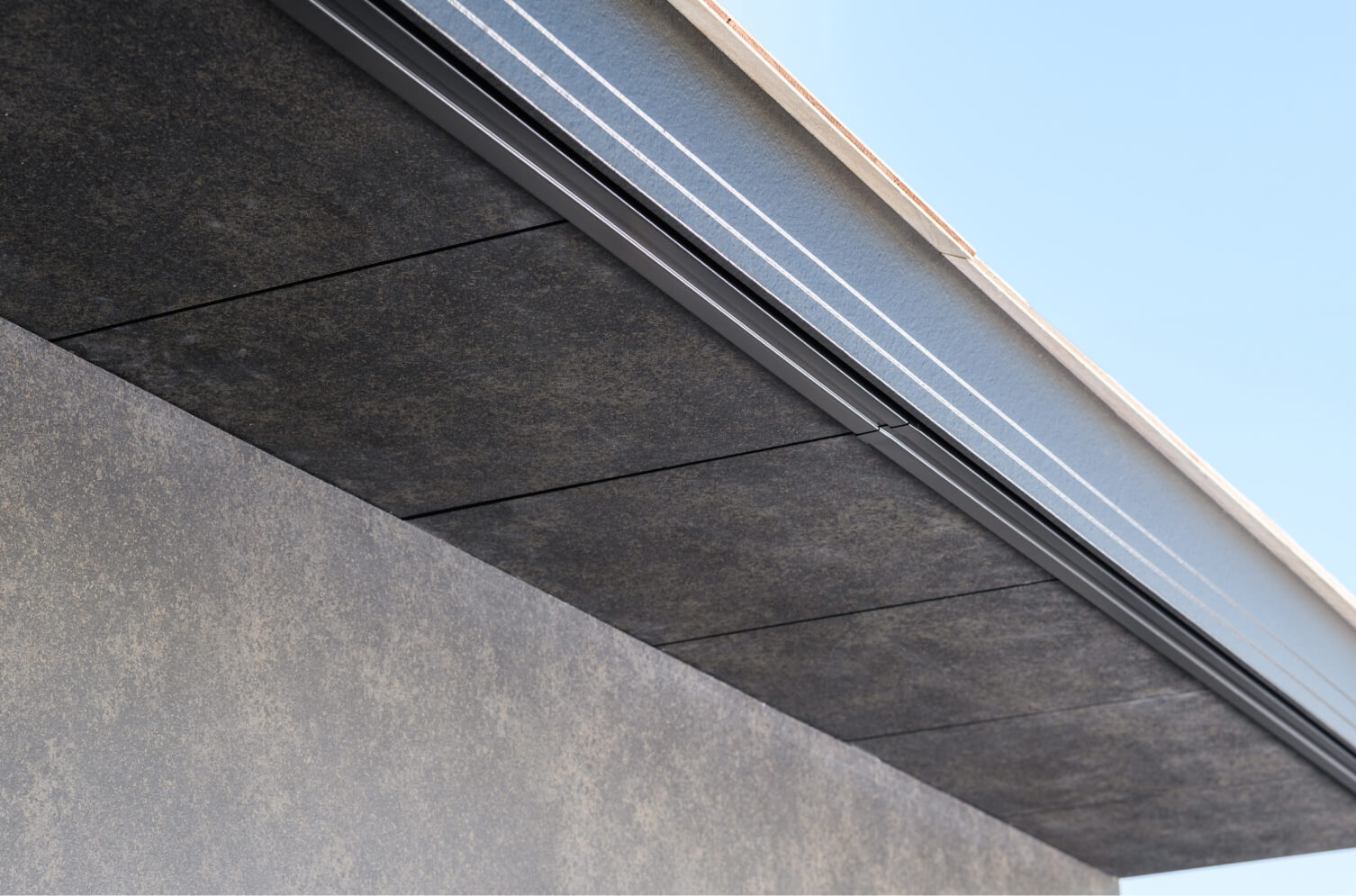

  • 施工例3
  • 建築基準法や品確法で定められる、軒裏の防火性能に対応可能です。

  • 準耐火60分認定取得品。断熱材との併用で軒の出1310㎜まで対応可能。

  • 効率的な小屋裏換気で結露や劣化を未然に防止。

  • 独自の金具工法で野縁レス工法に対応。

  • 塩害地域でも使用できるステンレス仕様も用意。

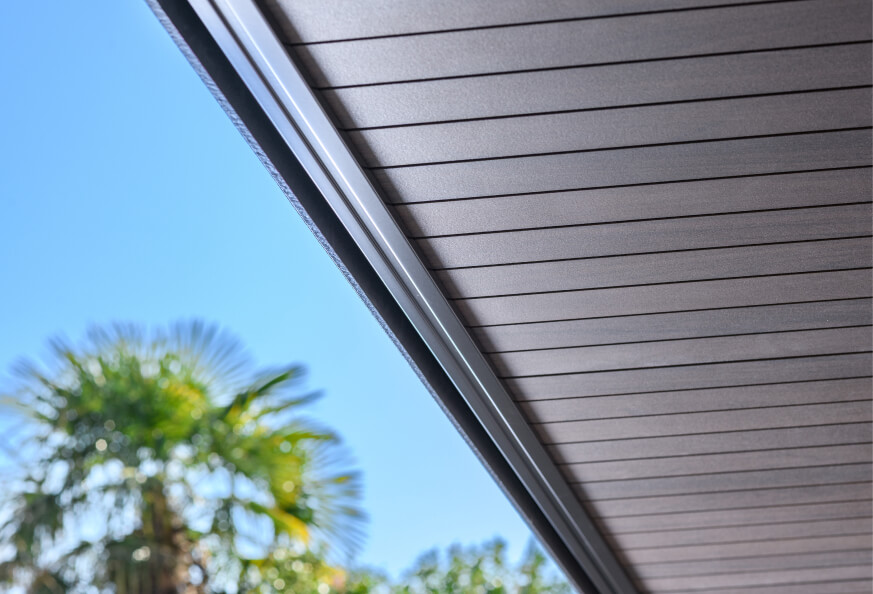

  • 軒先施工でスッキリした仕上がり。目立たない換気孔で外観デザインを更に洗練させます。

  • 防火対策
  • 雨水対策
  • 準耐火認定(30分)
  • 準耐火認定(45分)
  • 準耐火認定(60分)
  • 軒先設置
  • ノイズレスなデザイン
  • 野縁レス工法
  • 軒天厚12mm対応
  • カラーバリエーション(5色)
Color Lineup

カラーラインアップ

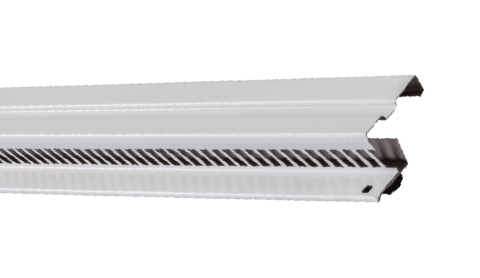

  • ホワイト(WH)

    ホワイト(WH)

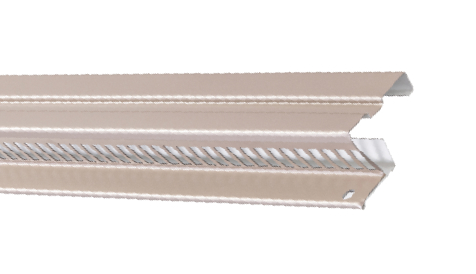

  • アーバングレー(UG)

    アーバングレー(UG)

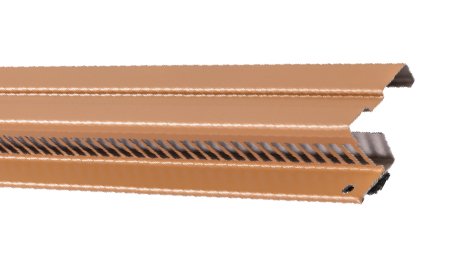

  • ライトブラウン(LB)

    ライトブラウン(LB)

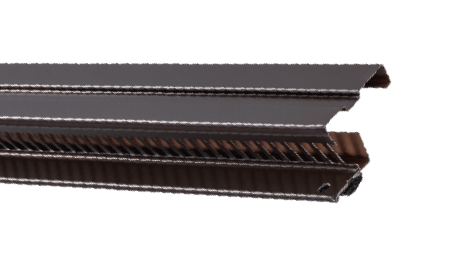

  • ダークブラウン(DB)

    ダークブラウン(DB)

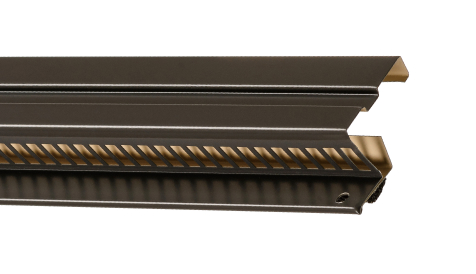

  • ブラック(BK)

    ブラック(BK)

Features

製品特長

1

軒裏の準耐火30分・45分
・60分認定を取得

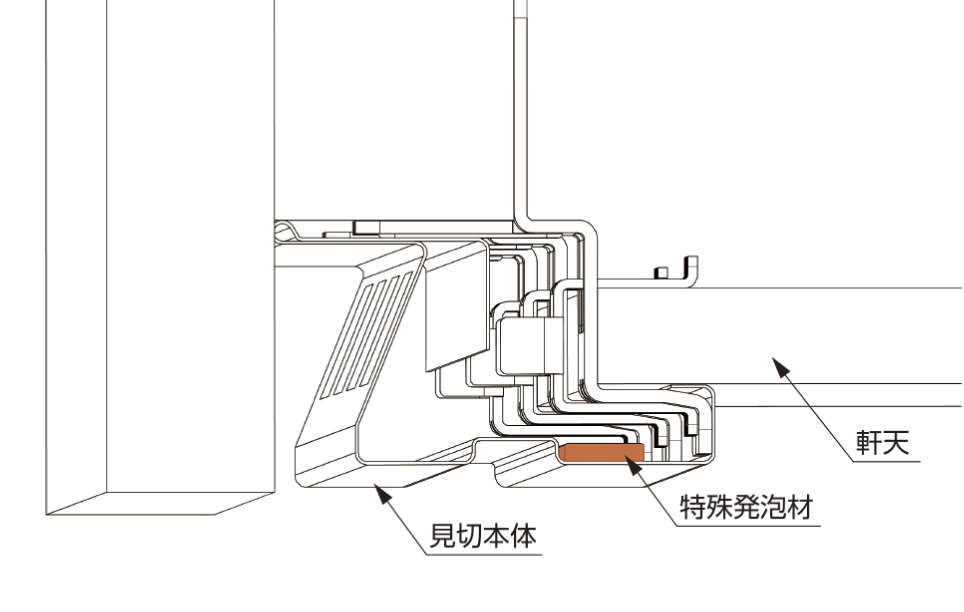

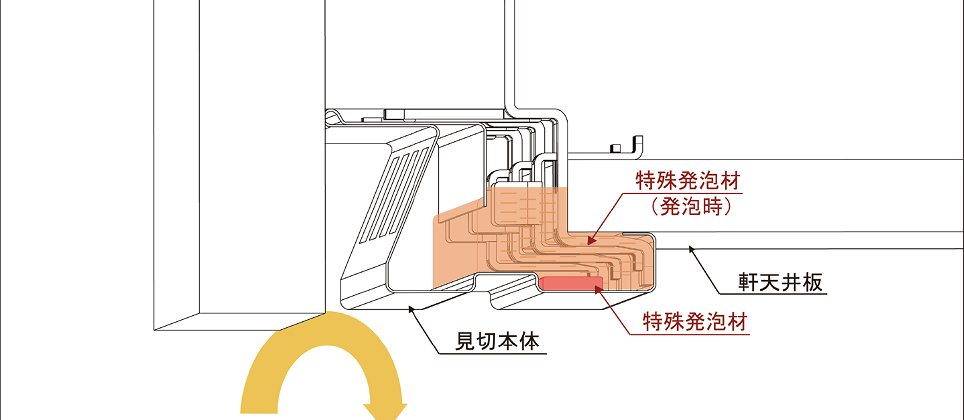

特殊発泡材(通常時)

軒天出寸法の説明図

特殊発泡材(発泡時)

軒天出寸法の説明図
POINT
  • 軒裏の準耐火30分・45分・60分認定を取得しています。
  • 軒の出1310㎜まで軒裏の準耐火60分認定に対応可能。
  • 火災時には、特殊発泡材が発泡し、換気通路を塞いで炎の侵入を防ぎます。

※防火認定により納まりや条件に制限があります。詳細につきましては、認定書または当社各営業所までお問い合わせください。

2

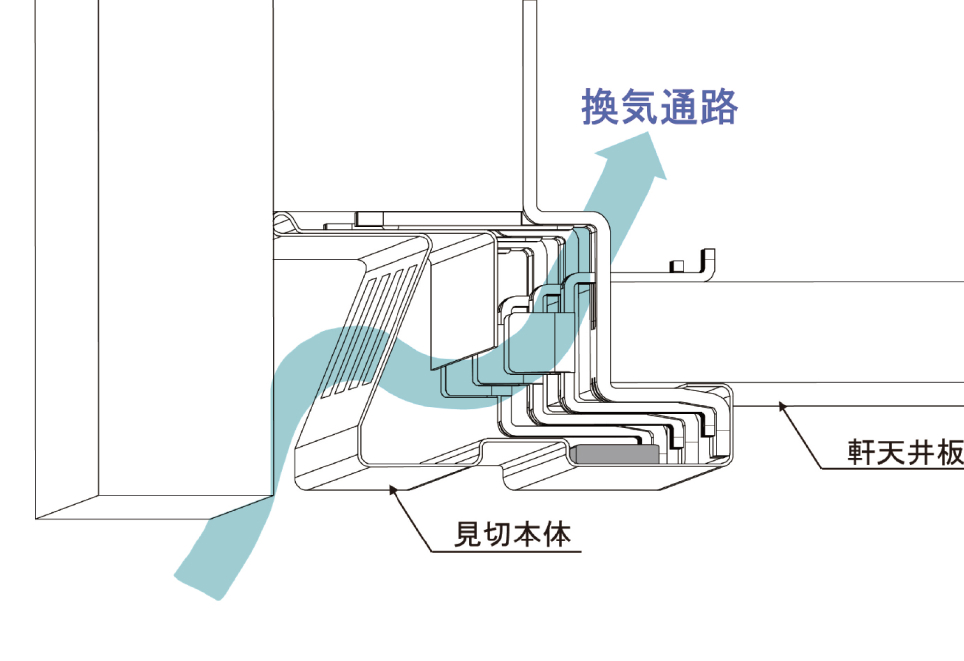

換気能力に優れ、
住宅の劣化を軽減

軒天出寸法の説明図
POINT
  • 製品開口面積は100㎠/m(182㎠/本)です。
  • 入隅や出隅などのコーナー部に加え、ケラバにも使用できるので、建物の全周で換気を行えます。
  • 品確法や住宅金融支援機構の定める小屋裏の換気基準を満たすよう見切縁を取り付けることで、小屋裏の劣化を軽減します。

※『新築住宅の住宅性能表示制度 住宅性能表示制度ガイド』の定める小屋裏の劣化対策等級3に対応可能。

必要本数シミュレーター

※ 軒天換気材の必要本数の計算には、当社Webサイトの必要本数シミュレーターをご活用ください。

3

独自の金具工法で、一部の野縁を省略した野縁レス工法に対応

POINT

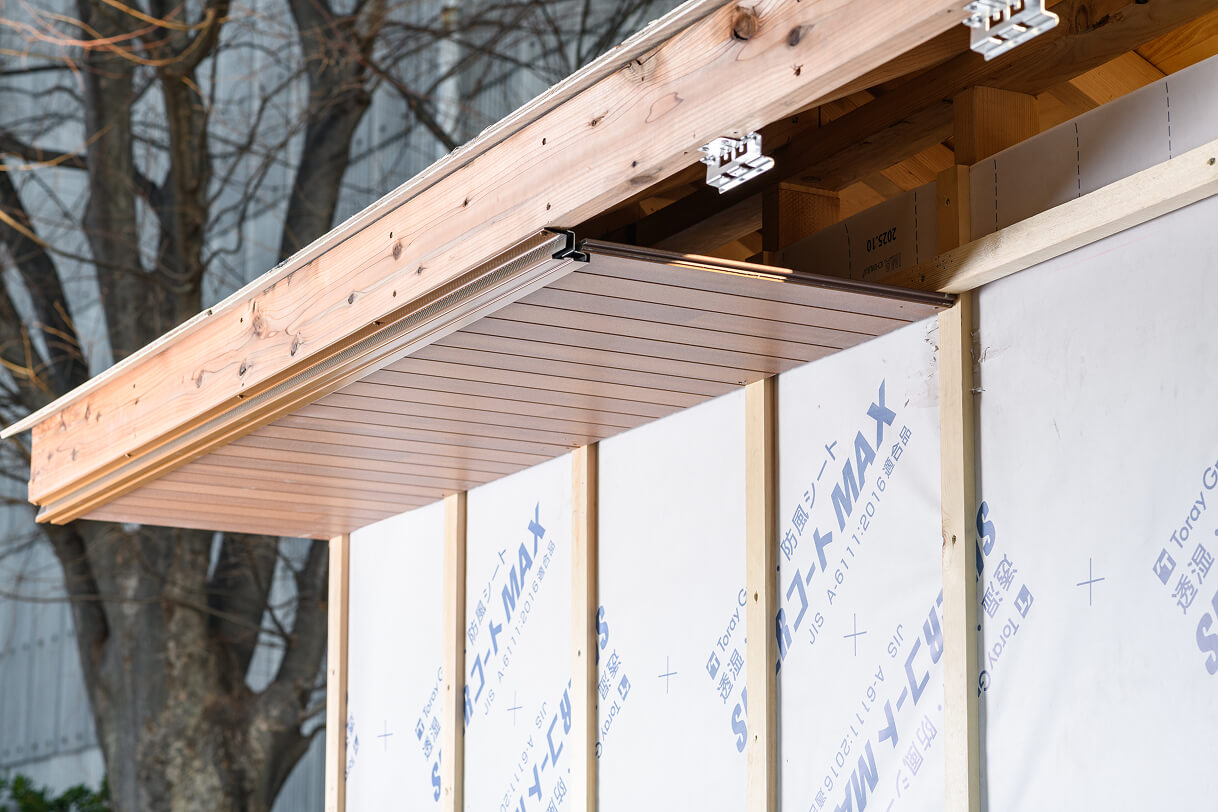

  • 軒天支持金具セットを用いた独自工法で、軒天を保持できるので軒先野縁を省略できます。
4

塩害地域に対応した
ラインアップ

POINT
  • ステンレス材+特殊塗装で、仕上げた塩害地域仕様の製品を設定しています。
  • 通常仕様と塩害地仕様で同一形状のため、地域によって納まりを変える必要がありません。
  • 塩害地域においても、多くの採用実績があります。
5

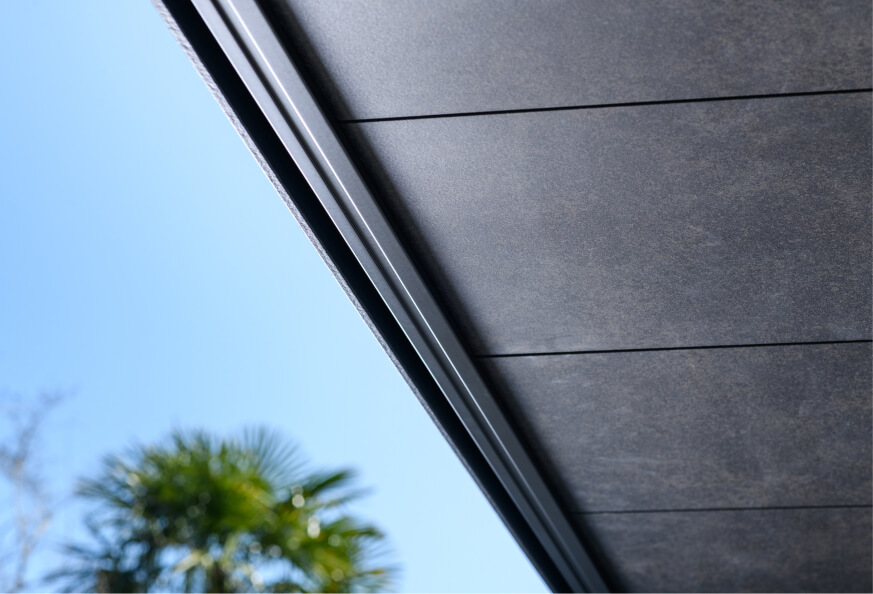

ノイズレス設計で、換気孔の存在を
感じさせない仕上がり

POINT

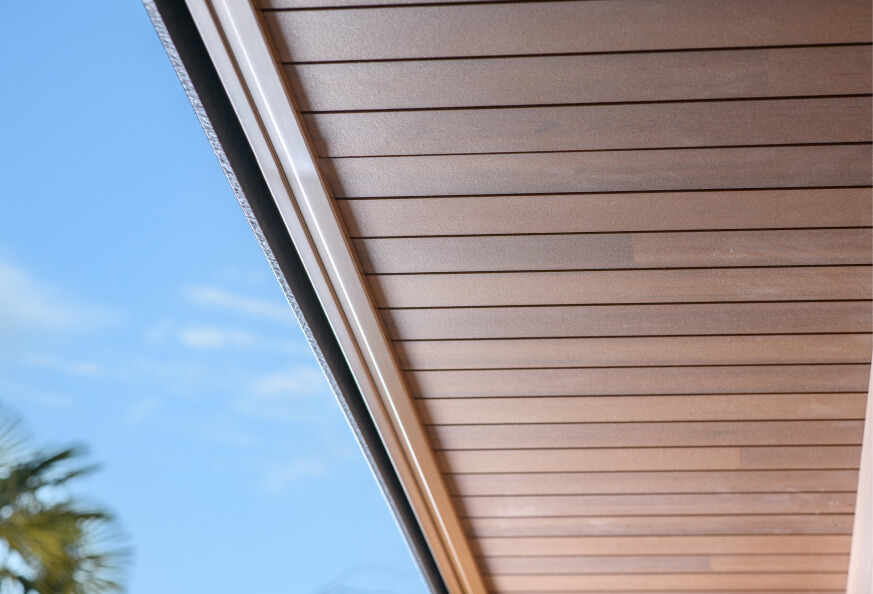

  • スッキリした印象の軒先設置タイプの見切縁です。
  • 目立たない換気孔で、建物のデザインを損ないません。
  • 5色のカラーラインアップで、建物のデザインに合わせて選択いただけます。
6

多様な納まりに対応



準耐火認定30分

QF030RS-0268納まり図

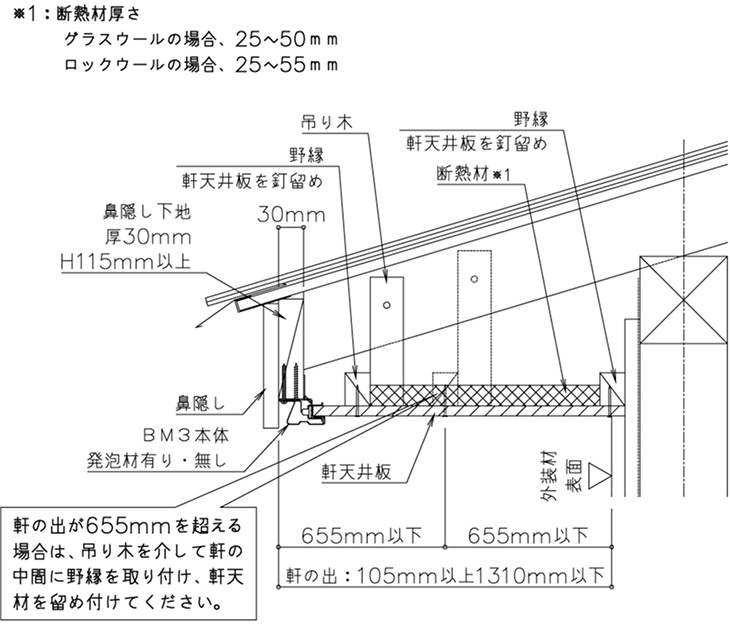

水平軒天納まり

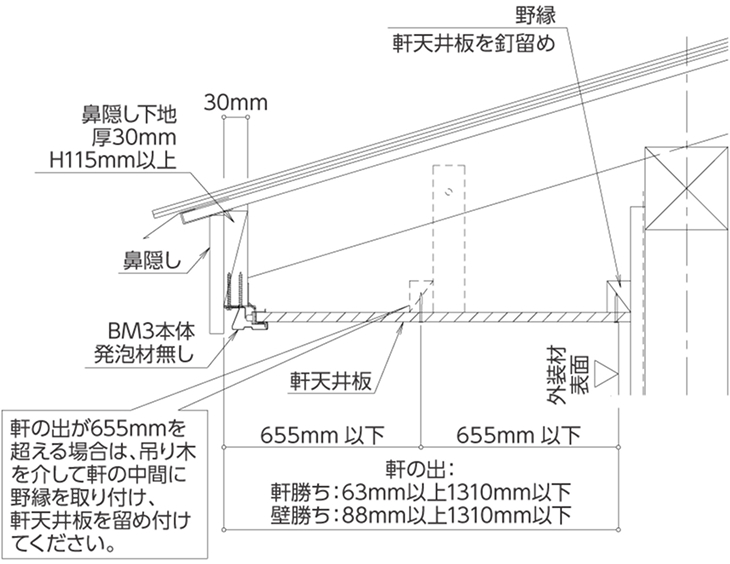

水平軒天納まり(軒勝ち)

勾配軒天納まり

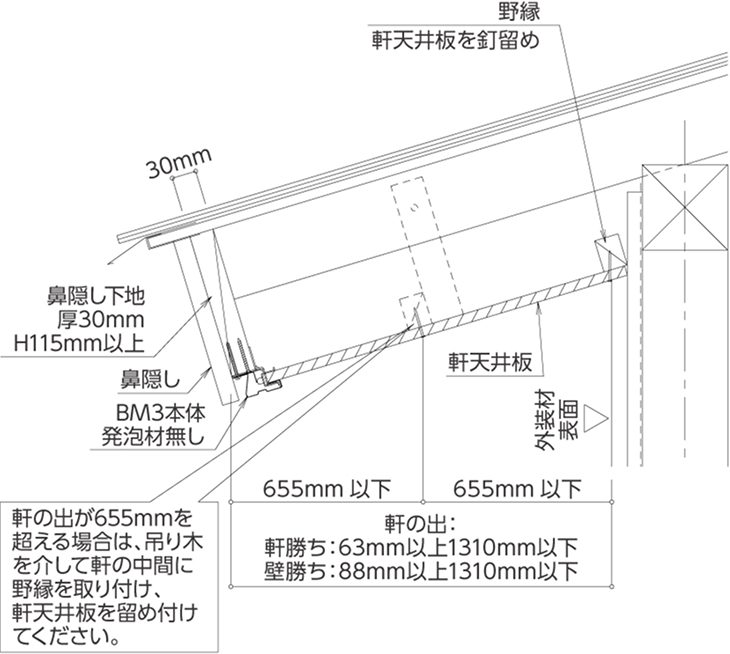

勾配軒天納まり(軒勝ち)



準耐火認定45分

QF045RS-0230納まり図

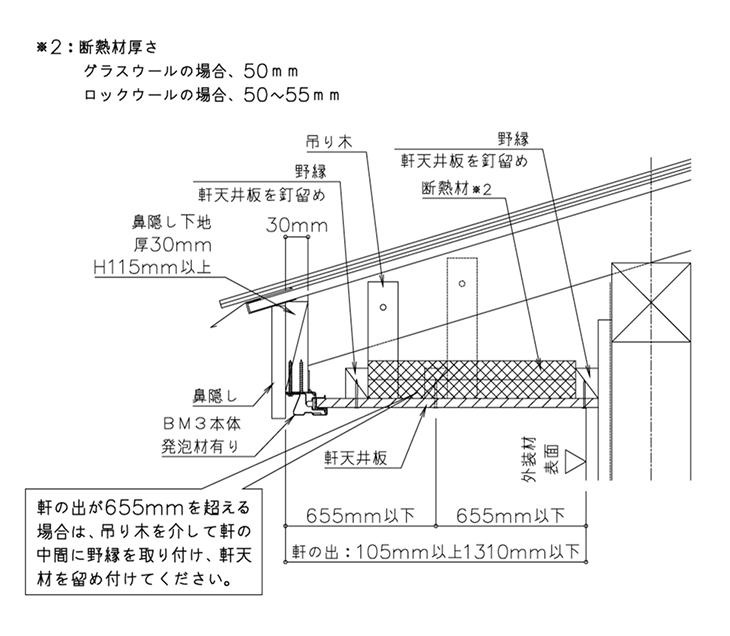

水平軒天納まり

水平軒天納まり

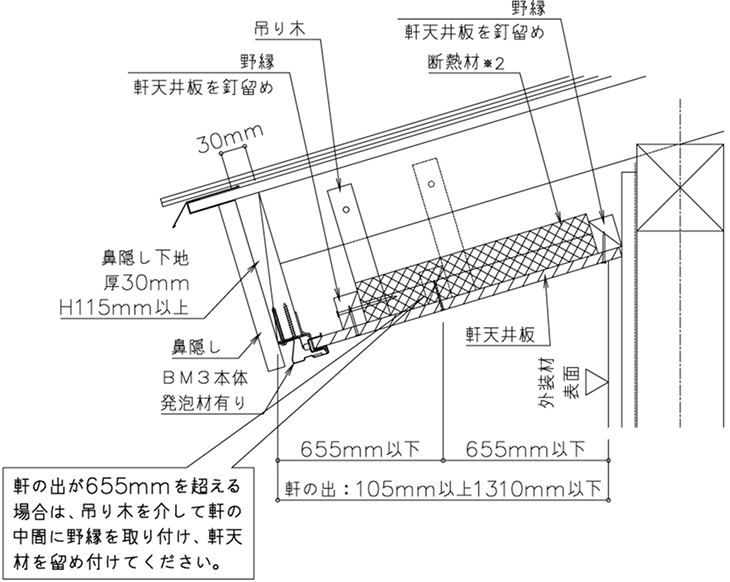

勾配軒天納まり

勾配軒天納まり



準耐火認定60分

QF060RS-0242納まり図

水平軒天納まり

水平軒天納まり

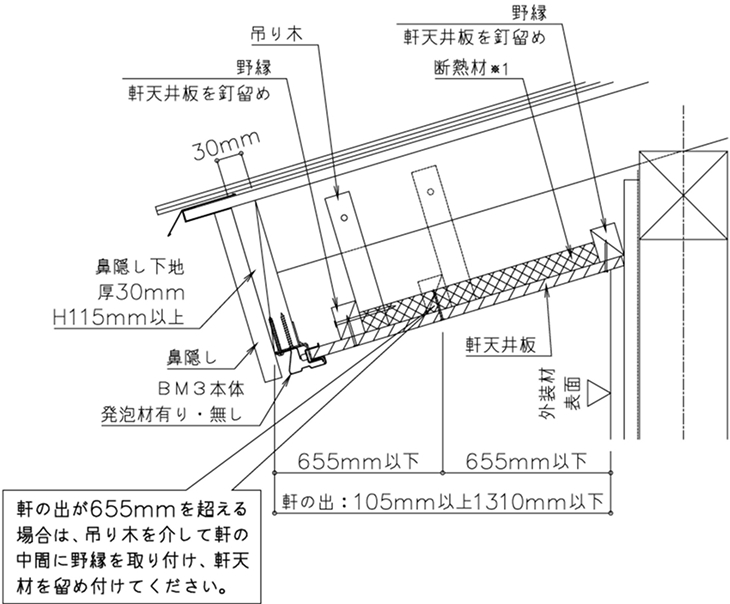

勾配軒天納まり

勾配軒天納まり

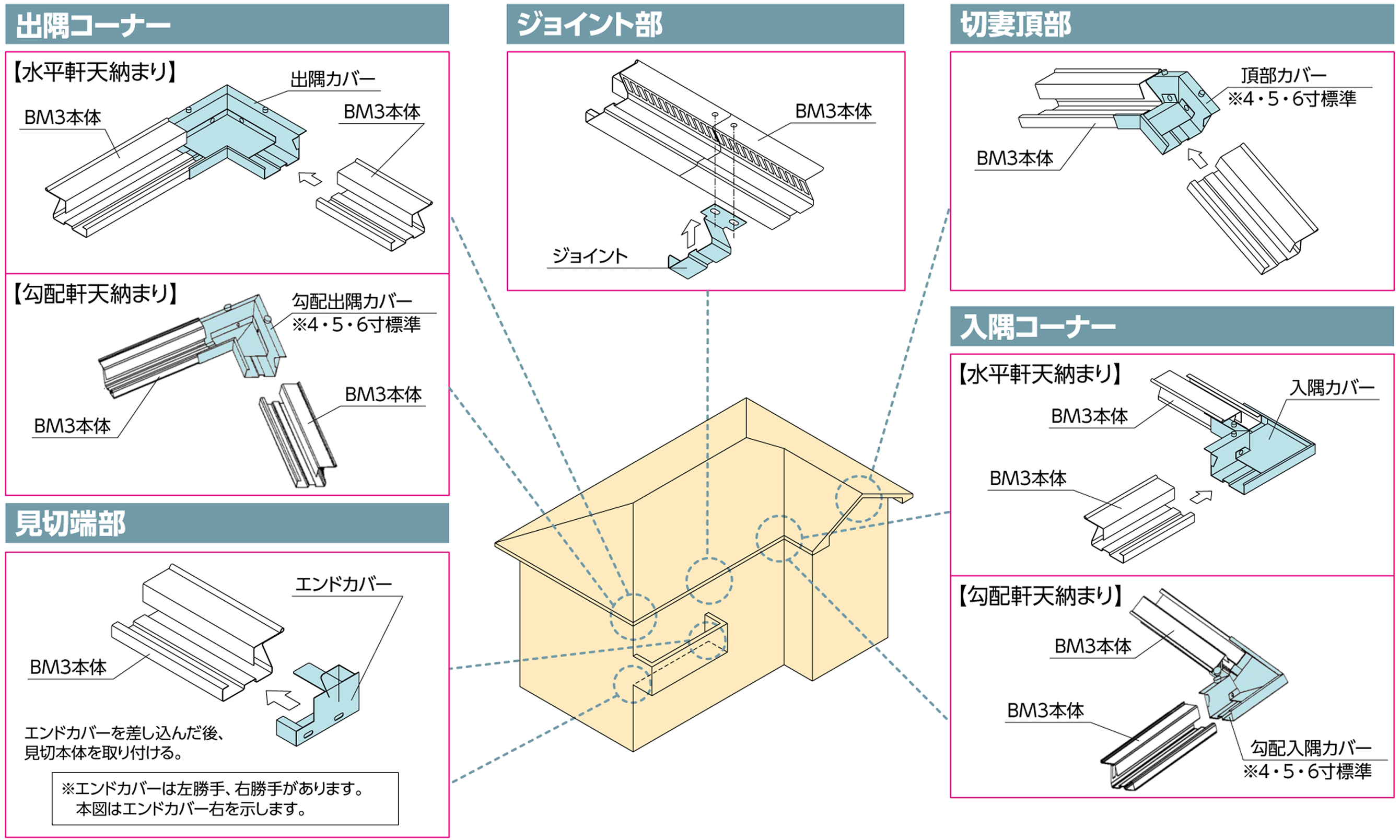

役物納まり図

軒天出寸法の説明図
Specs

仕様

一般地仕様材質:塗装溶融55%アルミニウム−亜鉛合金めっき鋼板 板厚0.4mm
塩害地仕様材質:ステンレス鋼板 板厚0.4mm 表面仕上:塗装仕上
カラーホワイト、アーバングレー、ライトブラウン、ダークブラウン、ブラックの5色
製品
開口面積
100㎠/m

軒天12mm対応品

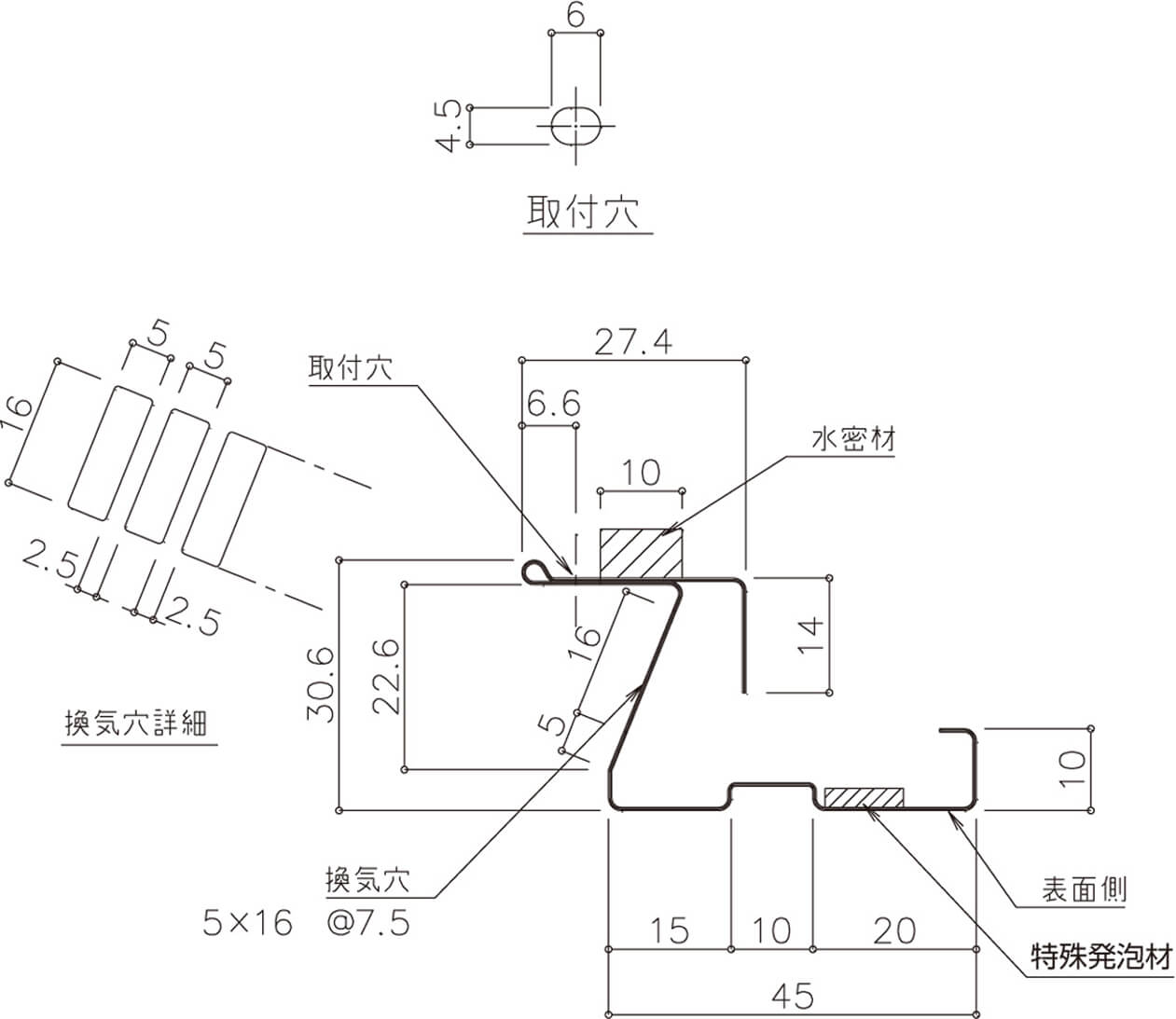

BM3本体 発泡材有り

BM3本体 発泡材有り
