Product Details

BK45・ABK45

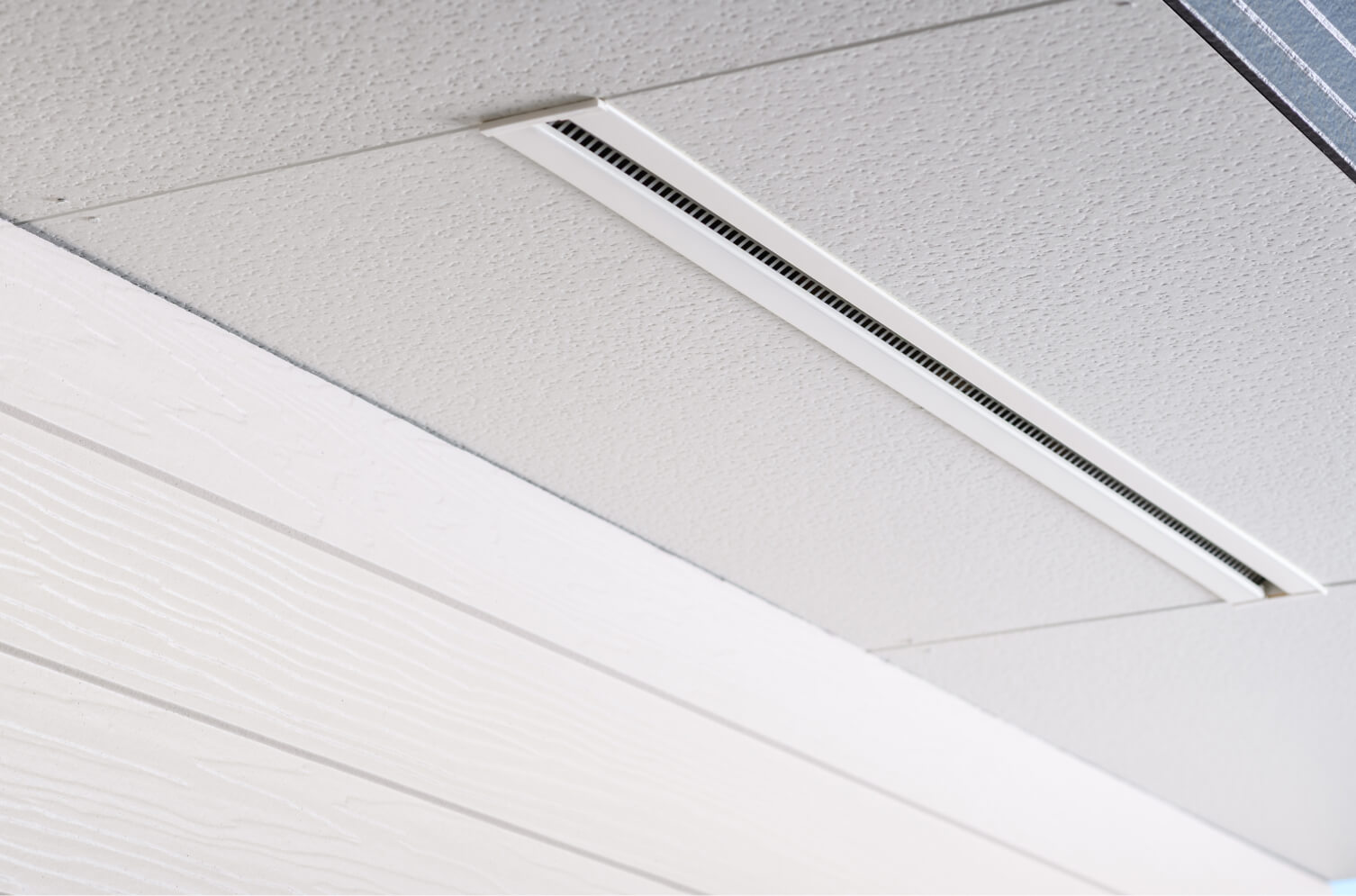

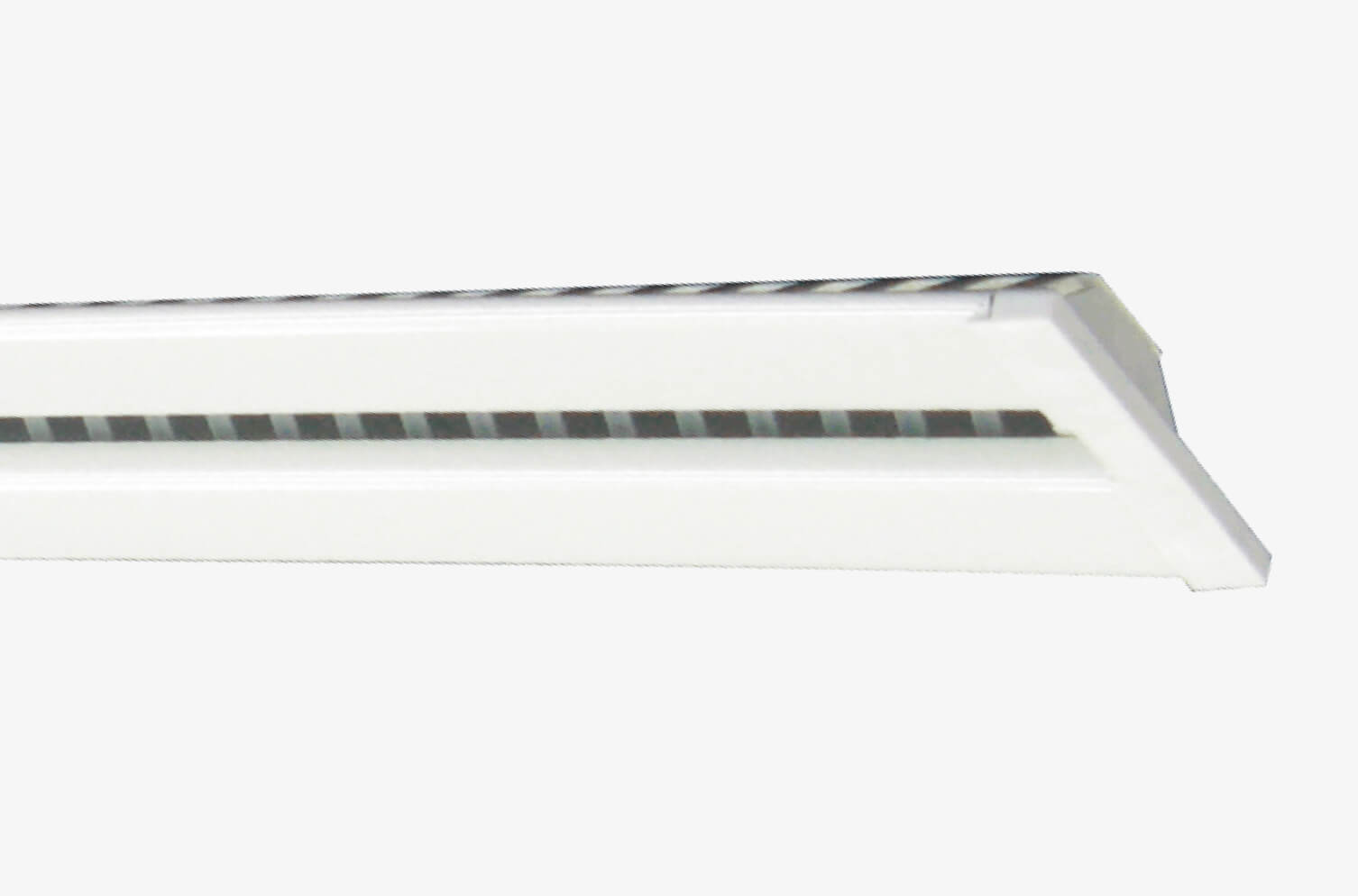

  • 施工例1
  • 施工例1

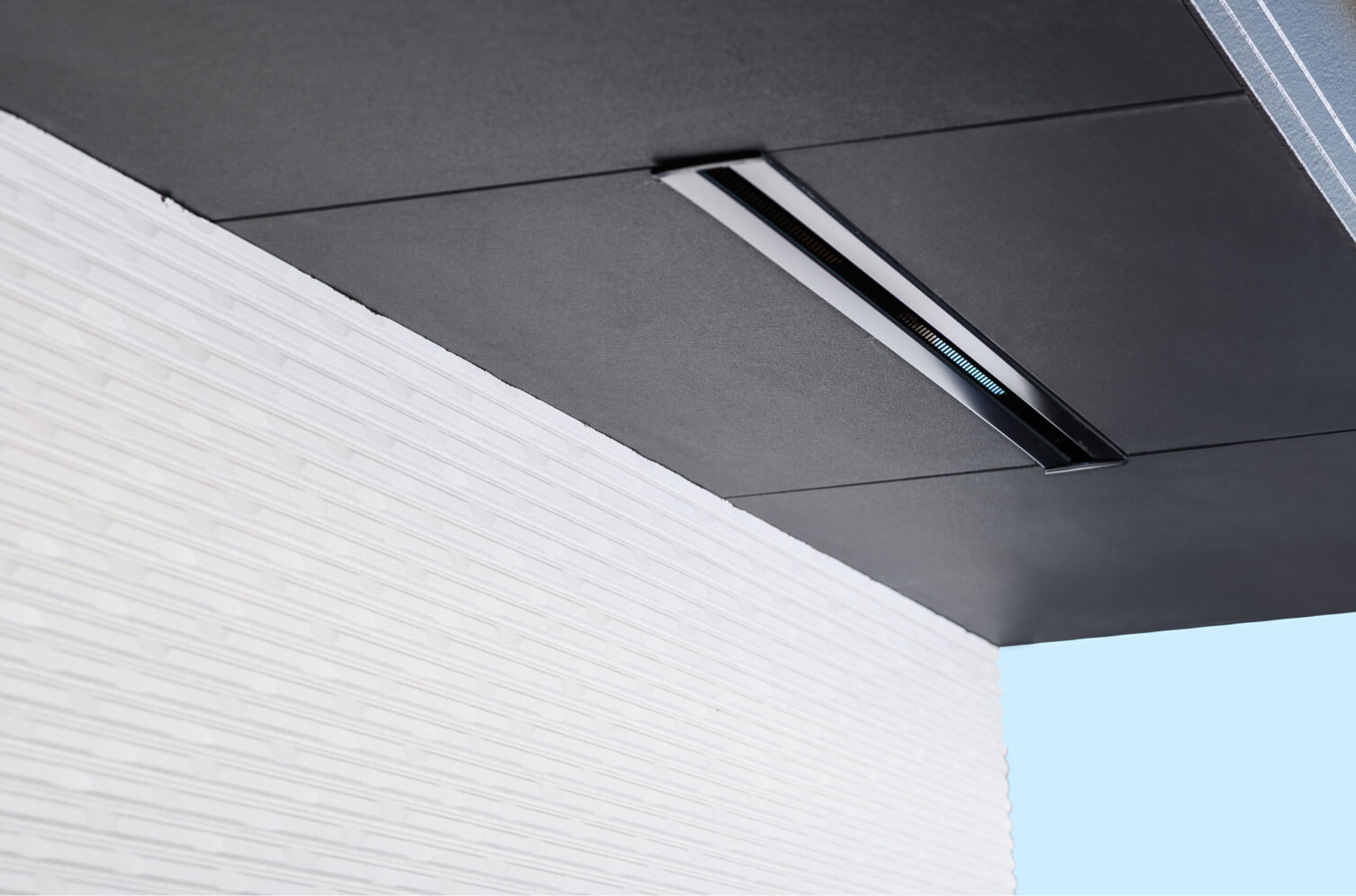

  • 施工例2
  • 建築基準法や品確法で定められる、軒裏の防火性能に
    対応可能です。

  • 効率的な小屋裏換気で結露や劣化を未然に防止。

  • 取り付けが簡単な省力化部材です。

  • 必要部品を同梱しているので積算の手間を軽減。

  • 同一形状でコストを抑えた非防火タイプも設定。エリアや要求される性能に応じて製品を選択できます。

  • 材質は高耐久・高耐食のステンレス仕様。

  • 防火対策
  • 準耐火認定(30分)
  • 準耐火認定(45分)
  • 軒中間設置
  • 軒天厚12mm対応
  • 軒天厚14mm対応
  • ノイズレスなデザイン
  • カラーバリエーション(2色)
  • ※BK45は軒天厚12mm対応品、ABK45は軒天厚14㎜対応品です。軒天厚に合わせて、お選びください。
Color Lineup

カラーラインアップ

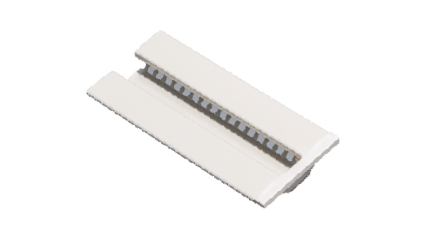

  • アイボリーホワイト(WH)

    アイボリーホワイト(WH)

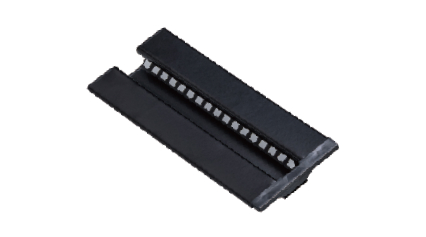

  • ブラック(BK)

    ブラック(BK)

Features

製品特長

1

軒裏の準耐火
30分・45分認定を取得

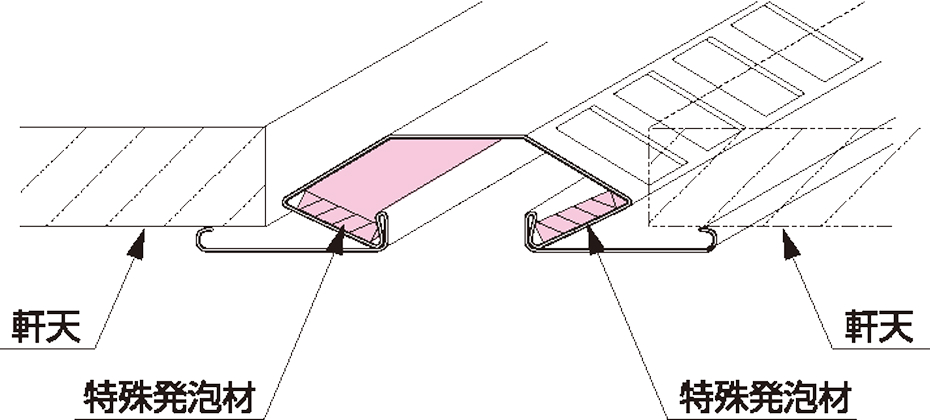

特殊発泡材(通常時)

軒天出寸法の説明図

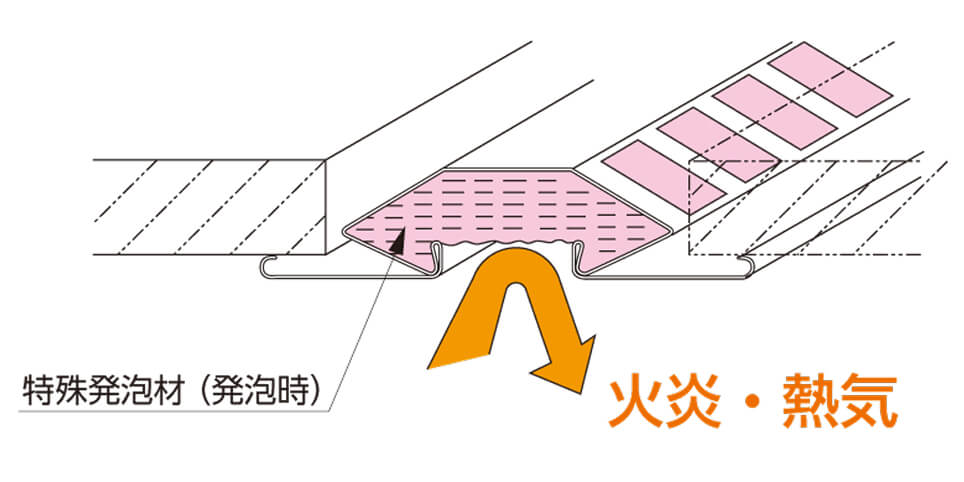

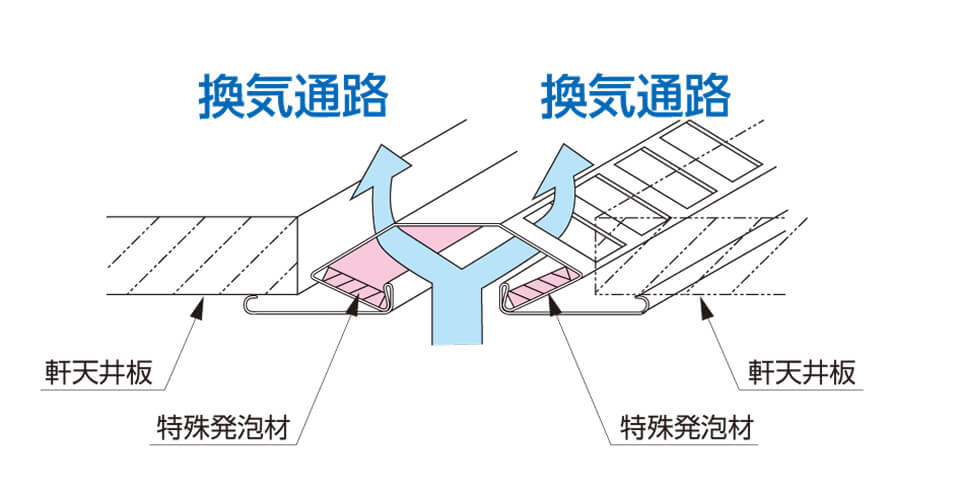

特殊発泡材(発泡時)

軒天出寸法の説明図
POINT
  • 軒裏の準耐火30分・45分認定を取得しています。
  • 軒天メーカー3社の軒天と換気金物の組合せで、軒裏の準耐火30分認定に対応可能です。
  • 火災時には、特殊発泡材が発泡し、換気通路を塞いで炎の侵入を防ぎます。

※防火認定により納まりや条件に制限があります。詳細につきましては、認定書または当社各営業所までお問い合わせください。

2

換気能力に優れ、
住宅の劣化を軽減

軒天出寸法の説明図
POINT
  • 製品開口面積は148㎠/本(本体L=910㎜タイプの場合)です。
  • 品確法や住宅金融支援機構の定める小屋裏の換気基準を満たすよう見切縁を取り付けることで、小屋裏の劣化を軽減します。

※『新築住宅の住宅性能表示制度 住宅性能表示制度ガイド』の定める小屋裏の劣化対策等級3に対応可能。

必要本数シミュレーター

※軒天換気材の必要本数の計算には、当社Webサイトの必要本数シミュレーターをご活用ください。

3

非防火から防火まで対応可能な
幅広いラインアップ

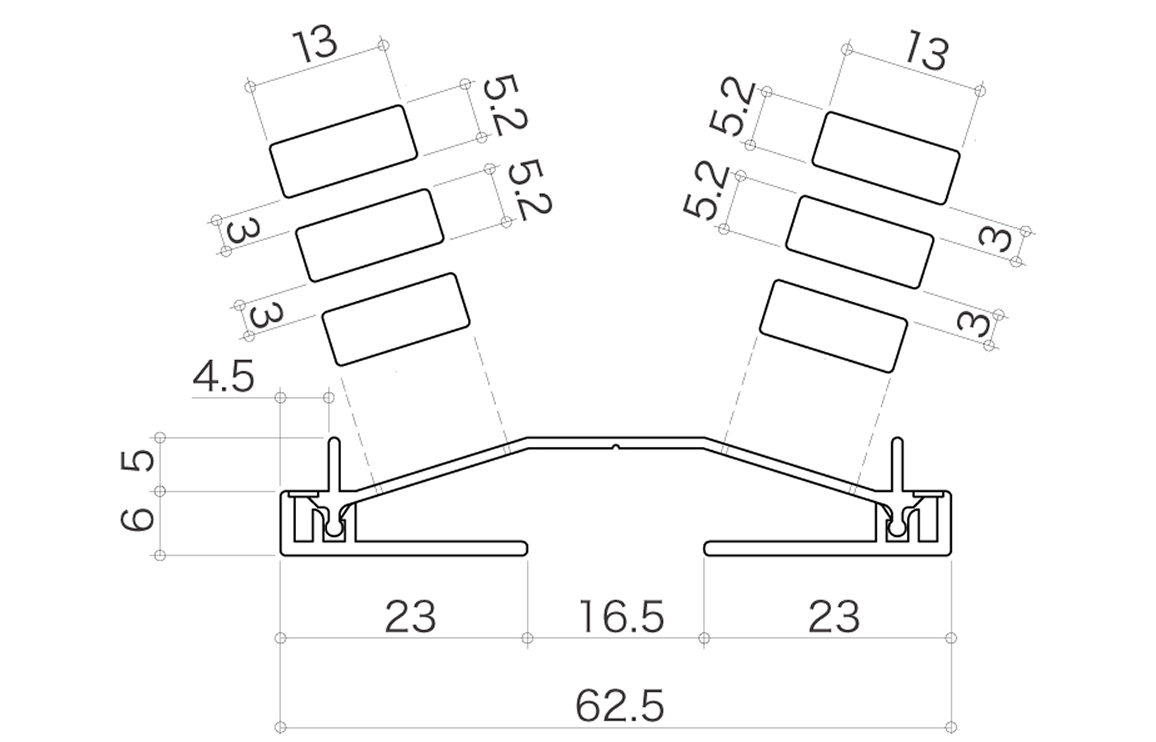

樹脂製軒天換気(6mm厚軒天対応品):JB

樹脂製軒天換気(6mm厚軒天対応品):JB

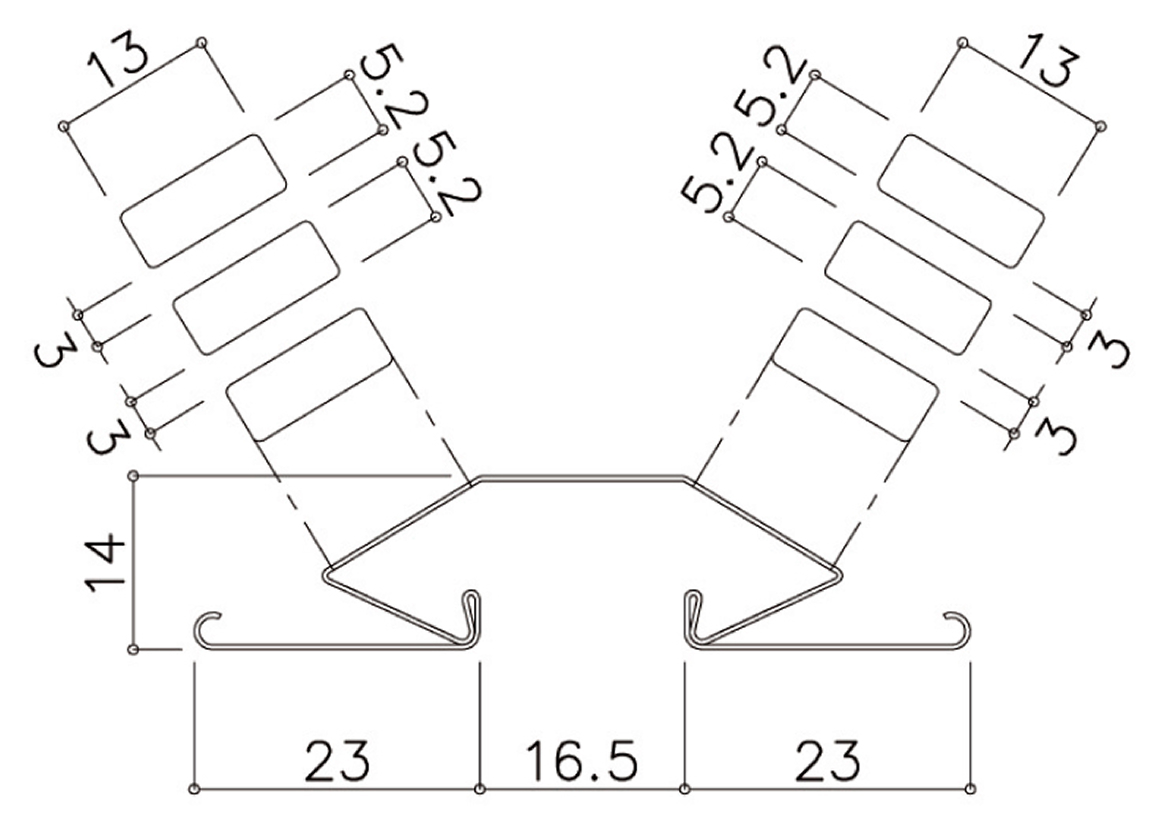

アルミ製軒天換気(12mm厚軒天対応品):HB

アルミ製軒天換気(12mm厚軒天対応品):HB
POINT
  • 防火性能を有したBK45とABK45に加えて、同一形状で防火性能をなくし、コストを抑えた非防火仕様の製品ラインアップも取り揃えています。
  • エリアや求められる性能や建物の用途に応じて使い分けることで、コストの低減と施工の統一が可能です。
4

耐久・耐候・耐食性にすぐれた
ステンレス仕様

POINT
  • 製品の材質は標準でステンレスを採用しています。
  • 耐久性や耐候性、耐食性に優れますので屋外でも安心してご使用頂けます。
  • 地域によって製品を使い分ける必要がありません。
5

特殊な野縁組みは不要。
かんたん取り付けで、
現場作業の省力化を実現

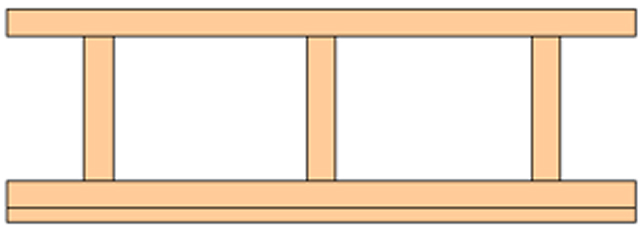

①軒天下地組み

①軒天下地組み

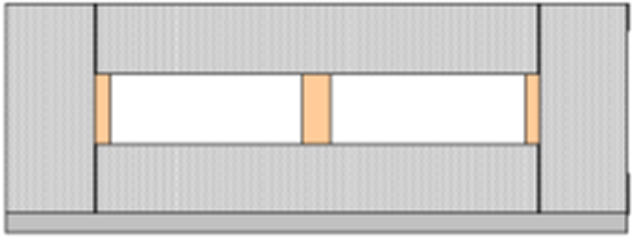

②軒天取付

②軒天取付

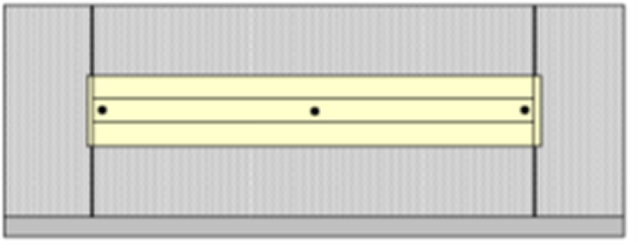

③本体取付(ビス3本)

③本体取付(ビス3本)

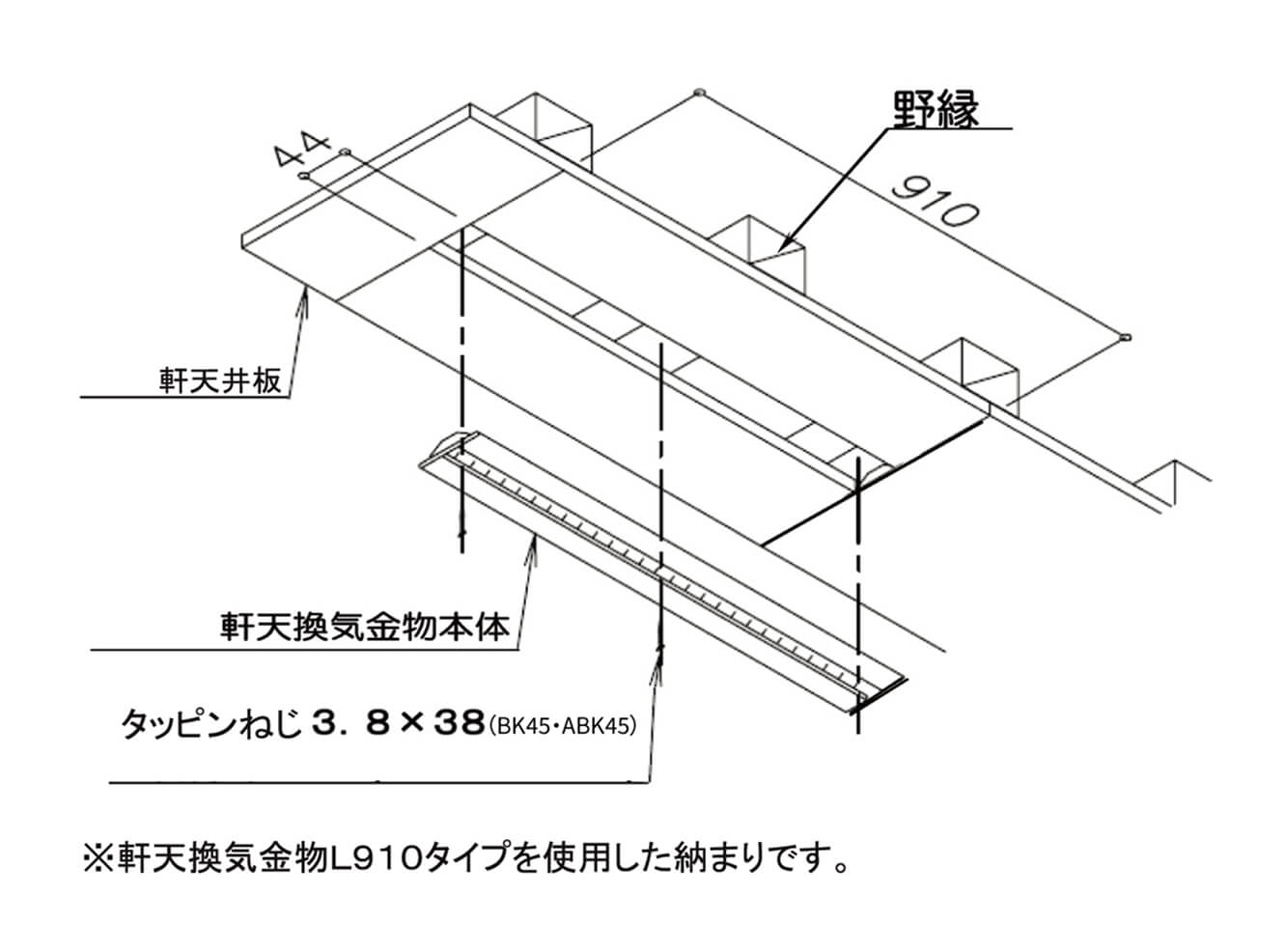

水平軒天納まり(軒勝ち)
POINT
  • 取り付けに特殊な野縁組みは不要です。一般的なはしご組みで施工可能です。
  • 軒天施工時に換気材の取り付け寸法を確保してください。本体は3箇所のビス留めのみで留めつけが可能です。
  • 製品本体にエンドキャップと取付用ビスを同梱していますので、拾い出しや在庫管理の手間を軽減します。
  • 製品のサイズはL=910㎜とL=455㎜の2サイズを設定しています。現場で製品のカット工程を削減可能です。
6

住宅のデザインを損なわない
自由な取り付け位置

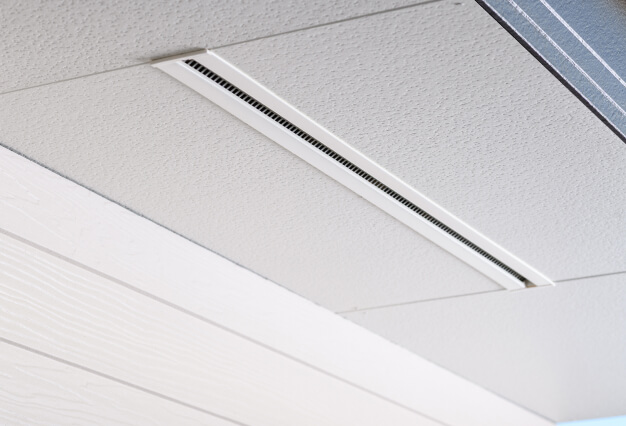

水平軒天納まり(軒勝ち)

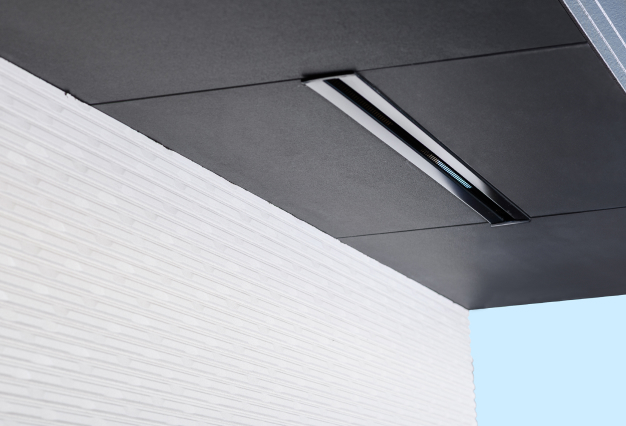

水平軒天納まり(壁勝ち)

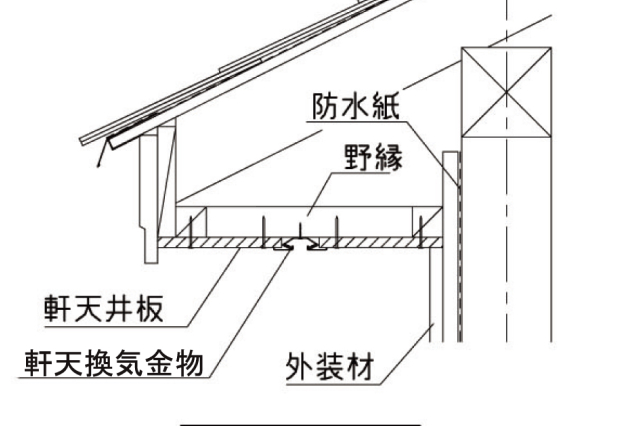

水平軒天納まり

水平軒天納まり

勾配軒天納まり

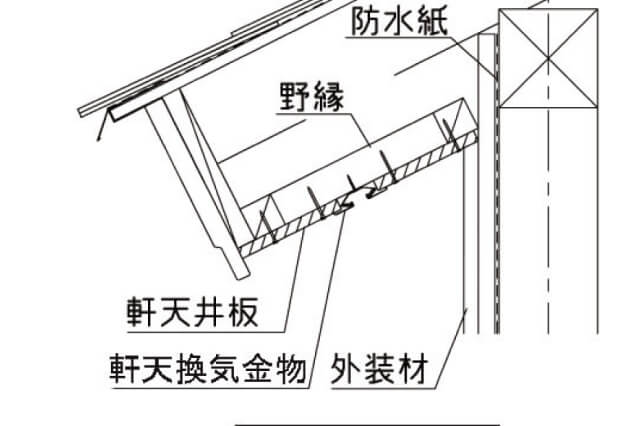

勾配軒天納まり(壁勝ち)
POINT
  • 軒天の中間に施工するタイプの製品です。換気を妨げない範囲で、自由な位置に取り付けが可能です。
  • 水平軒天納まり、勾配軒天納まりともそのまま施工が可能です。
  • 妻面やケラバ側にも使用できるので、必要箇所に合わせて設置が可能です。
  • 目立たない換気孔で、建物のデザインを損ないません。
Specs

仕様

本体材質材質:ステンレス鋼板 板厚0.4mm(塗装仕上)
部品材質AES樹脂製エンドキャップ
取付ねじステンレス製タッピン皿ねじ(ねじ頭塗装)
カラーアイボリーホワイト、ブラックの2色
製品
開口面積
148㎠/本(L=910㎜タイプ)、73㎠ /本(L=455㎜タイプ)

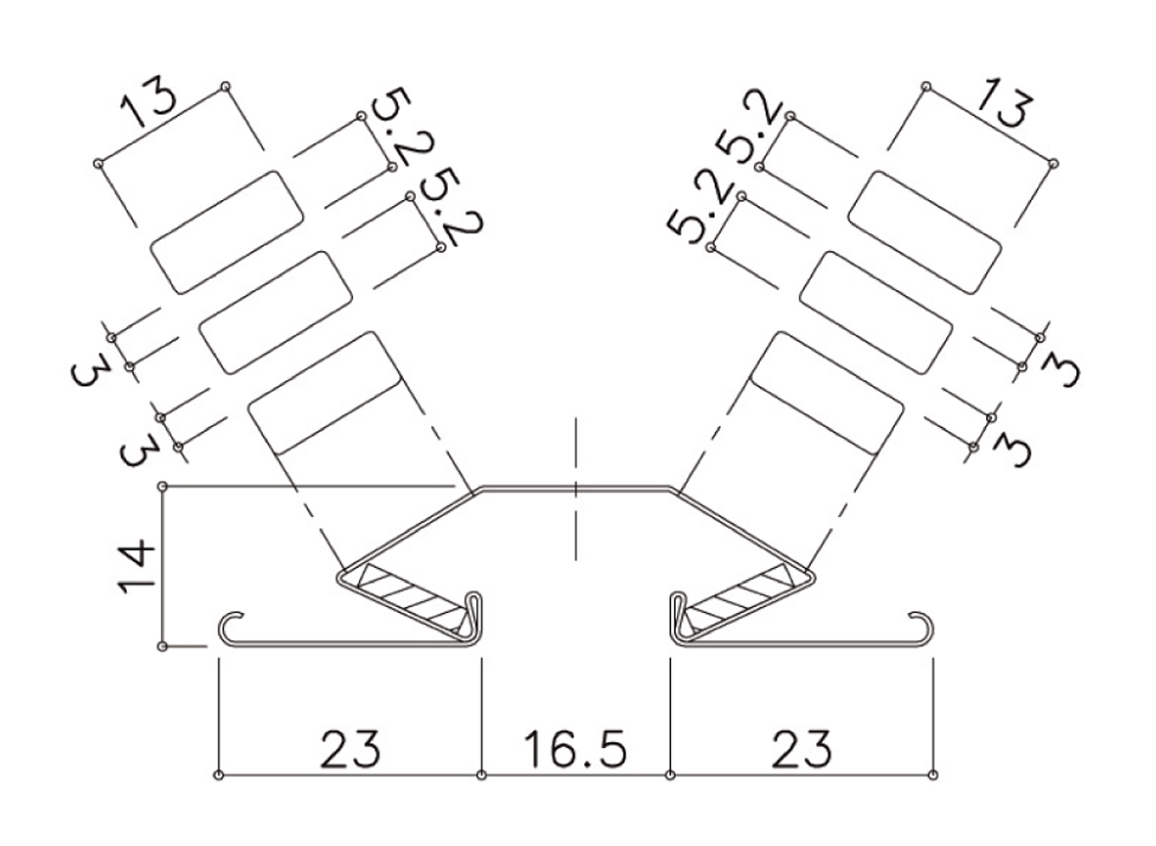

軒天12mm対応品

BK45本体 発泡材有り

BK45本体 発泡材有り

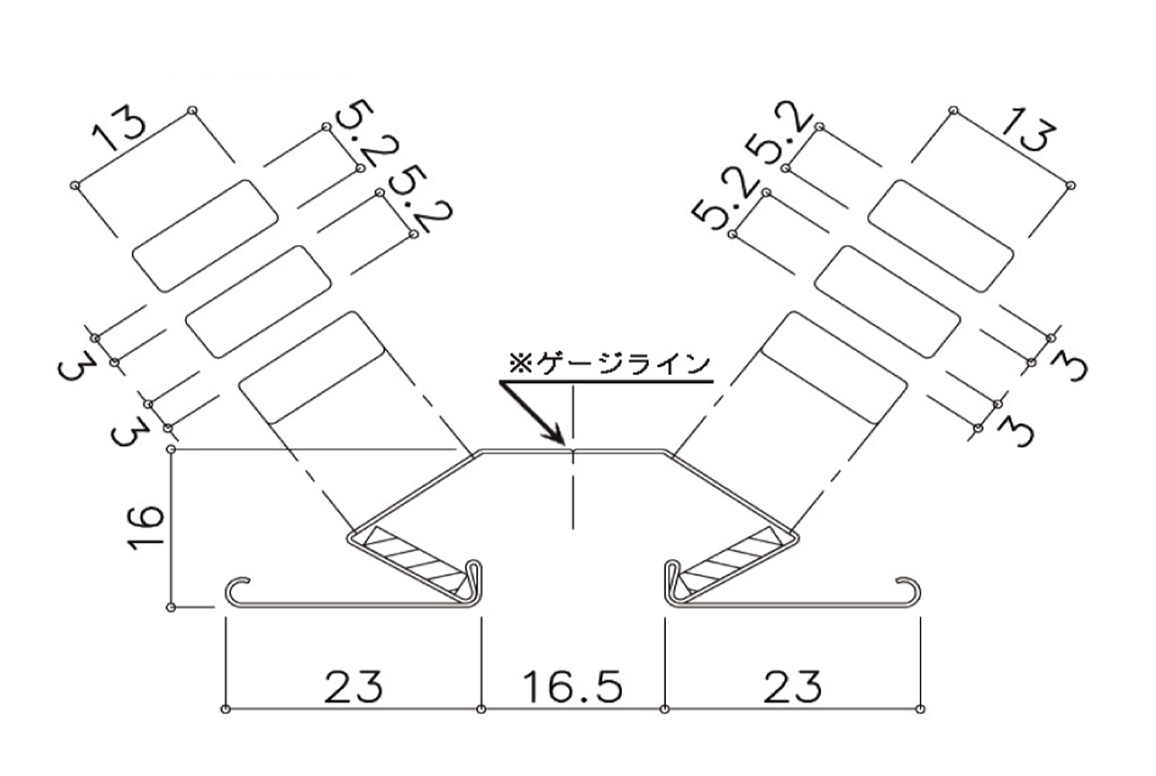

軒天14mm対応品

ABK45本体 発泡材有り

ABK45本体 発泡材有り
