Product Details

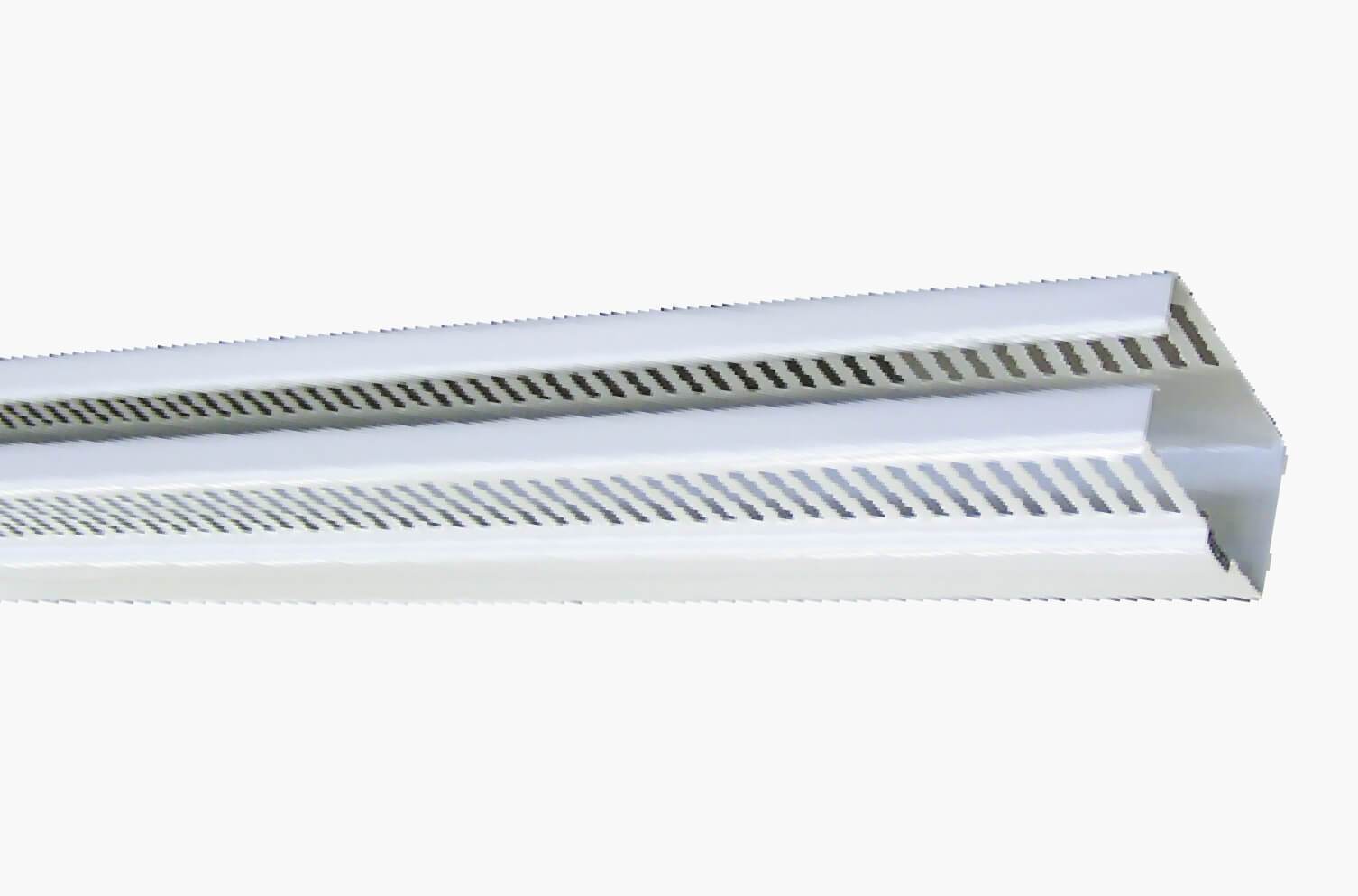

BM10・ABM10

  • 建築基準法や品確法で定められる、軒裏の防火性能に対応可能です。

  • 効率的な小屋裏換気で、結露や劣化を未然に防止。

  • トレンドの軒ゼロ納まりにも対応。

  • 施工コストを軽減させる野縁レス工法対応。

  • 材質は高耐久・高耐食のステンレス仕様。
    塩害地域向けには耐海水性ステンレス仕様を設定。

  • 防火対策
  • 準耐火認定(30分)
  • 準耐火認定(45分)
  • 壁側設置
  • 軒ゼロ設置
  • 野縁レス工法
  • 軒天厚12mm対応
  • 軒天厚14mm対応
  • カラーバリエーション(2色)
  • ※BM10は軒天厚12mm対応品、ABM10は軒天厚14㎜対応品です。軒天厚に合わせて、お選びください。
Color Lineup

カラーラインアップ

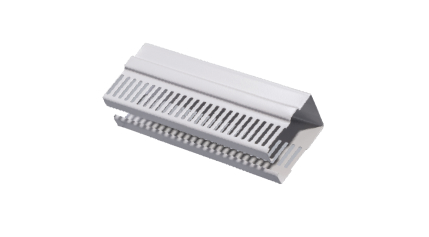

  • グレッシュホワイト(G)

    グレッシュホワイト(G)

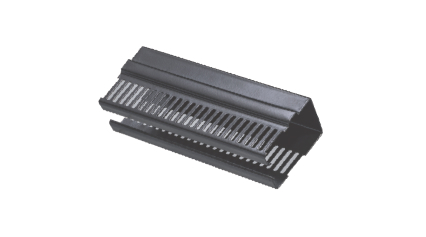

  • セピアブラック(B)

    セピアブラック(B)

Features

製品特長

1

軒裏の準耐火30分・45分
認定を取得

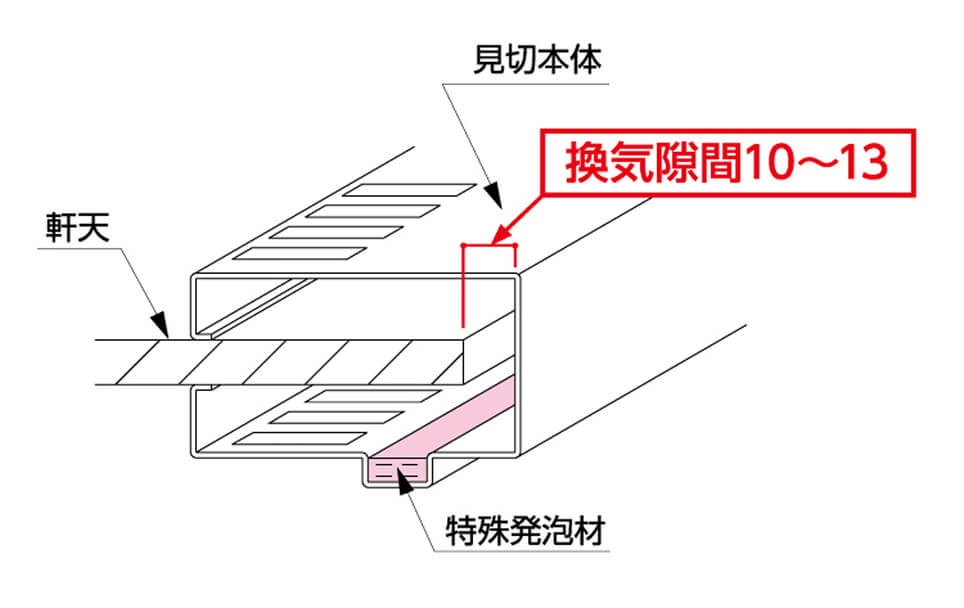

特殊発泡材(通常時)

軒天出寸法の説明図

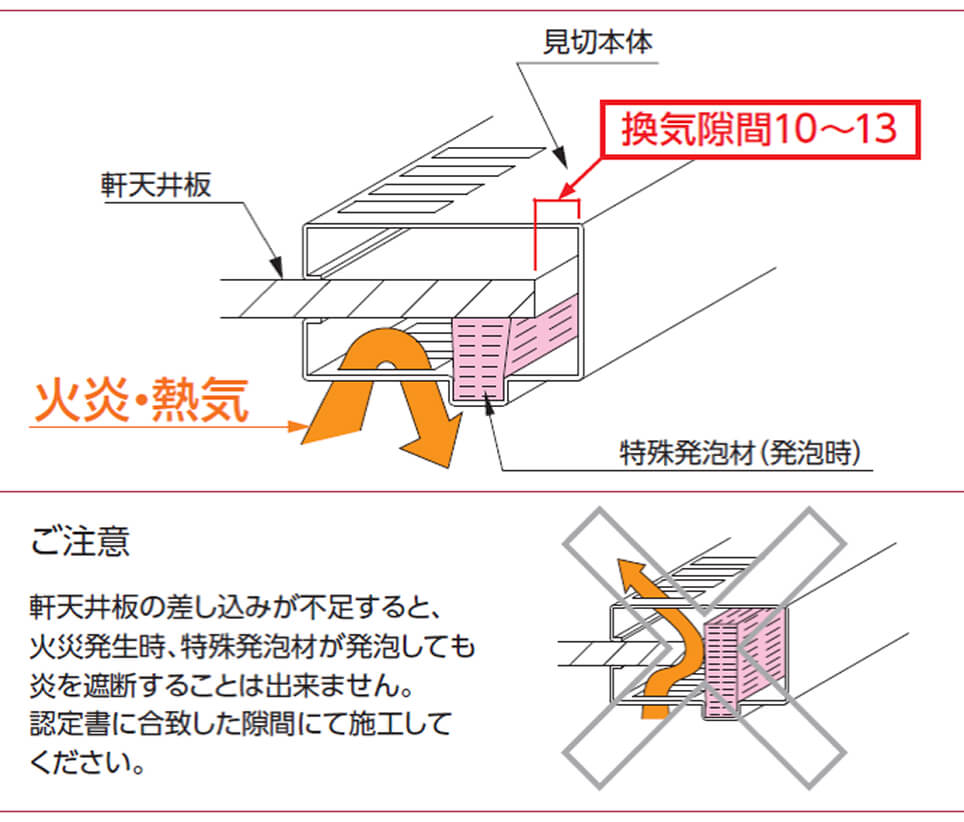

特殊発泡材(発泡時)

軒天出寸法の説明図
POINT
  • 軒裏の準耐火30分・45分認定を取得しています。
  • 火災時には、特殊発泡材が発泡し、換気通路を塞いで炎の侵入を防ぎます。

※防火認定により納まりや条件に制限があります。詳細につきましては、認定書または当社各営業所までお問い合わせください。

2

換気能力に優れ、
住宅の劣化を軽減

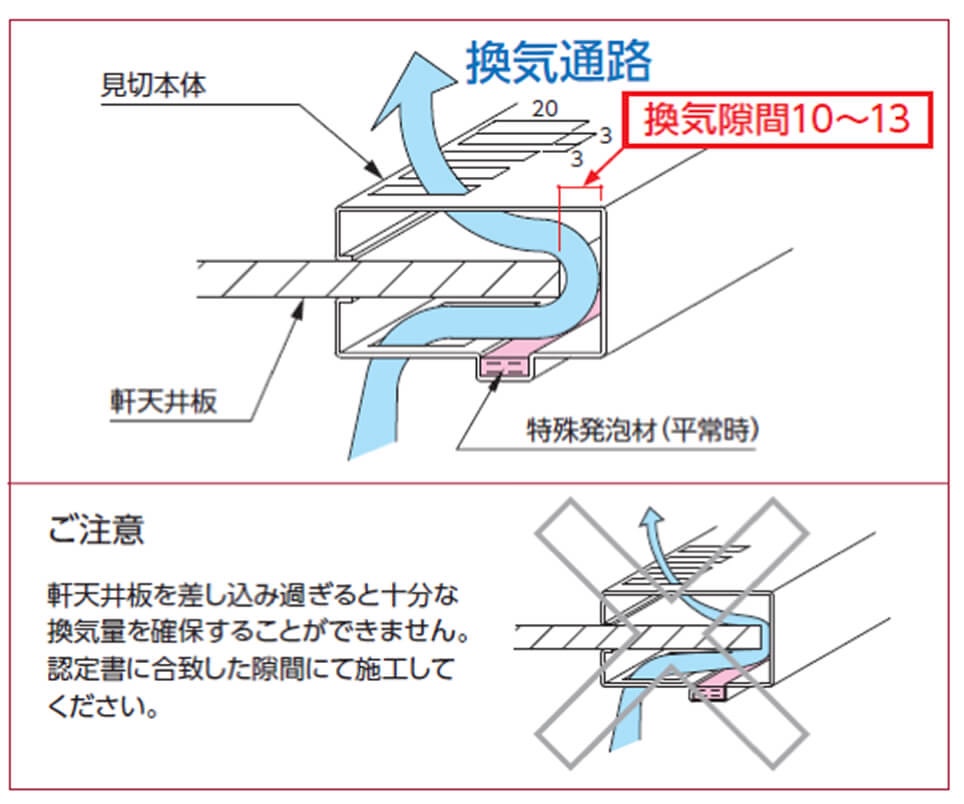

軒天出寸法の説明図
POINT
  • 製品開口面積は100㎠/m(182㎠/本)です。
  • 入隅や出隅などのコーナー部に加え、ケラバにも使用できるので、建物の全周で換気を行えます。
  • 品確法や住宅金融支援機構の定める小屋裏の換気基準を満たすよう見切縁を取り付けることで、小屋裏の劣化を軽減します。

※『新築住宅の住宅性能表示制度 住宅性能表示制度ガイド』の定める小屋裏の劣化対策等級3に対応可能。

必要本数シミュレーター

※軒天換気材の必要本数の計算には、当社Webサイトの必要本数シミュレーターをご活用ください。

3

使い勝手に優れる
軒ゼロ・軒の出ありの
両方の納まりに対応

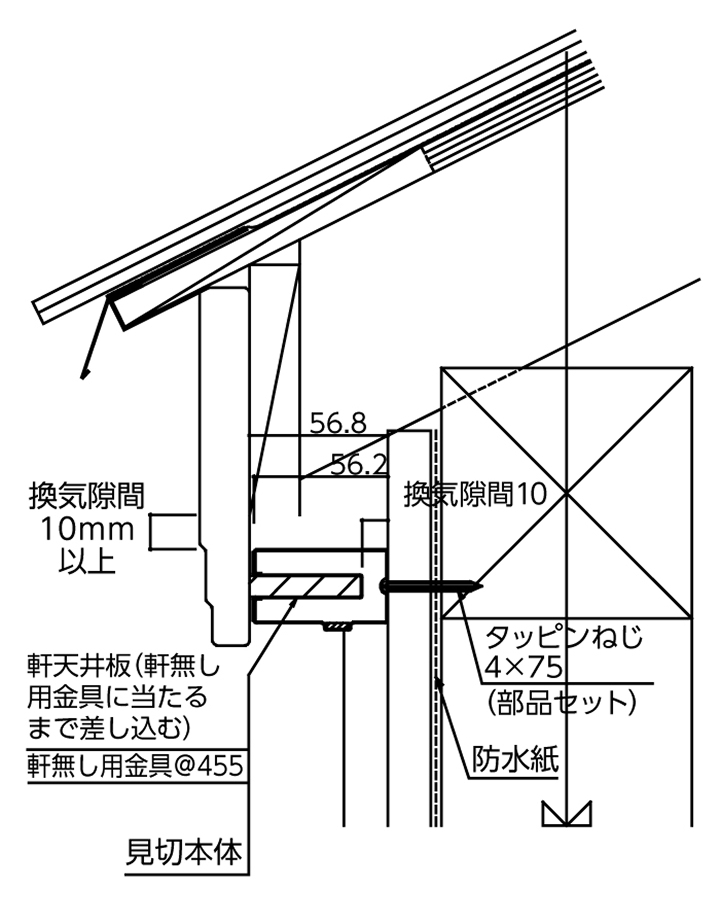

軒ゼロ納まり(軒勝ち)

軒ゼロ納まり(軒勝ち)

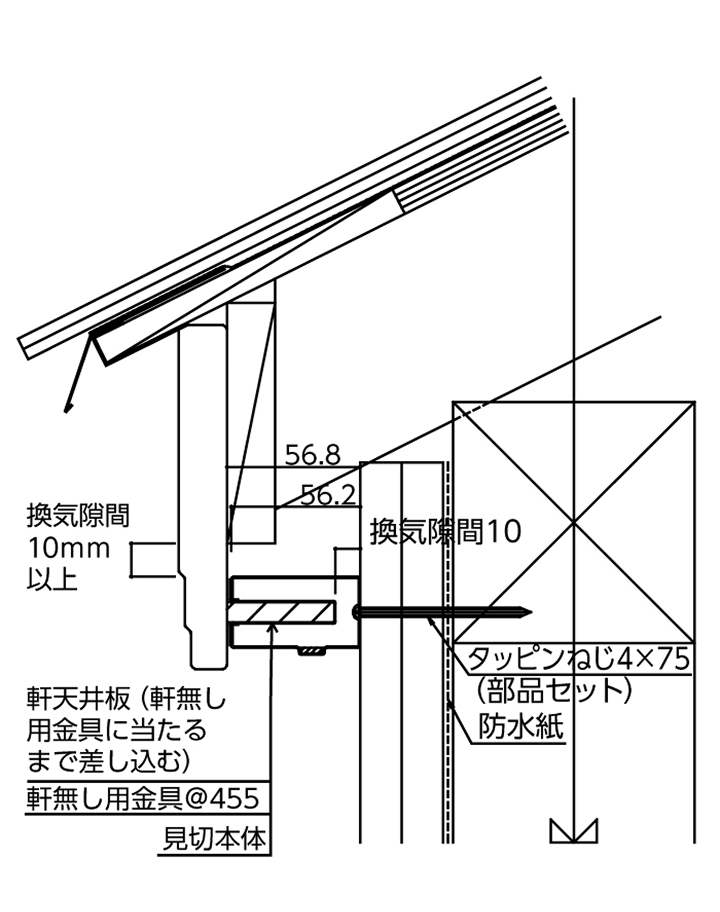

軒ゼロ納まり(壁勝ち)

軒ゼロ納まり(壁勝ち)

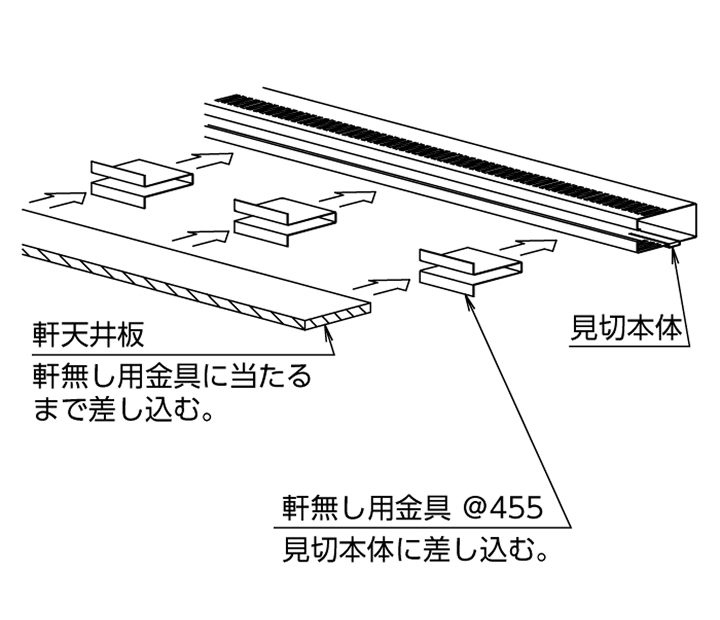

軒無し用金具・軒天の取付方法

軒無し用金具・軒天の取付方法
POINT
  • 軒無し用金具を使用することで、軒ゼロ納まりでも施工可能です。
  • 軒ゼロ、軒の出ありの両方の納まりに対応しているため、同一棟内で見切縁の仕様統一が可能です。
4

一部の野縁を省略した
野縁レス工法に対応

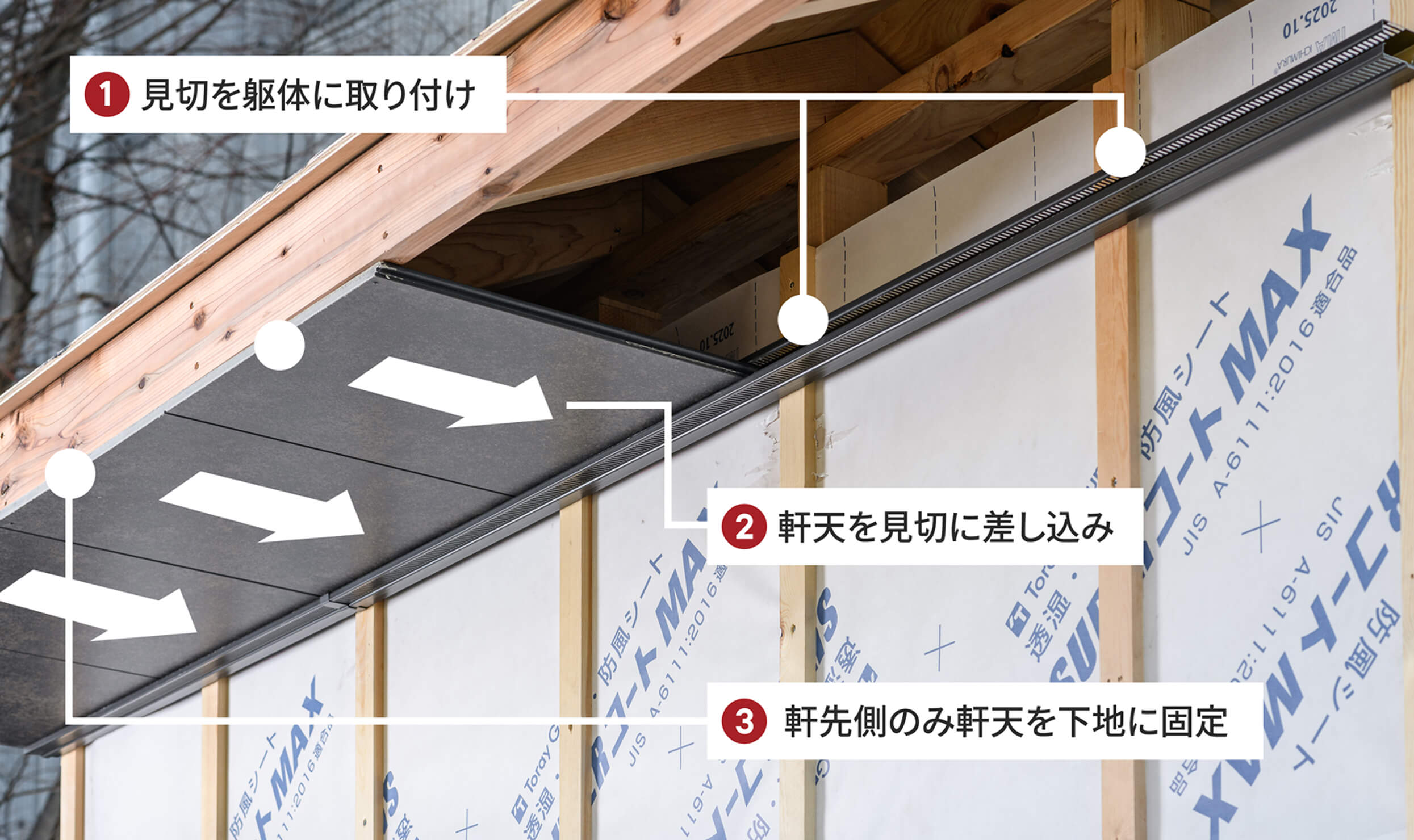

軒天出寸法の説明図
POINT
  • 見切縁本体が軒天を保持しますので、一部の野縁を省略した野縁レス工法に対応しています。
  • ※野縁レス工法に対応する軒天には制限がありますので、軒天の選定の際は、軒天メーカーにご確認ください。
  • ※写真は同一形状で材質が異なるBM10Zです。
5

ステンレス仕様で優れた
耐久・耐候・耐食性

POINT
  • 製品の材質は、標準でステンレスを採用しています。
  • 耐久性や耐候性、耐食性に優れますので、屋外でも安心してご使用頂けます。
  • 塩害地仕様品として、通常品よりも更に耐食性を高めた、耐海水性ステンレス仕様の本体も
    設定しています。
6

多様な納まりに対応

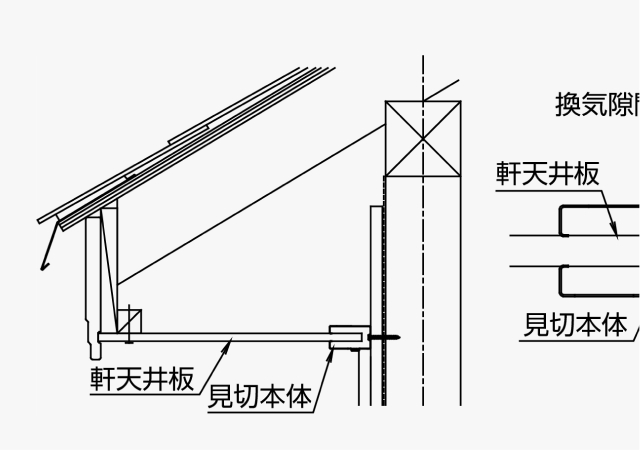

水平軒天納まり(軒勝ち)

水平軒天納まり(軒勝ち)

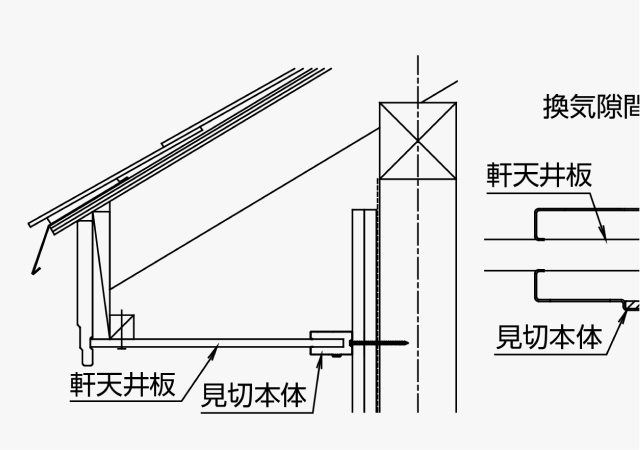

水平軒天納まり(壁勝ち)

水平軒天納まり(壁勝ち)

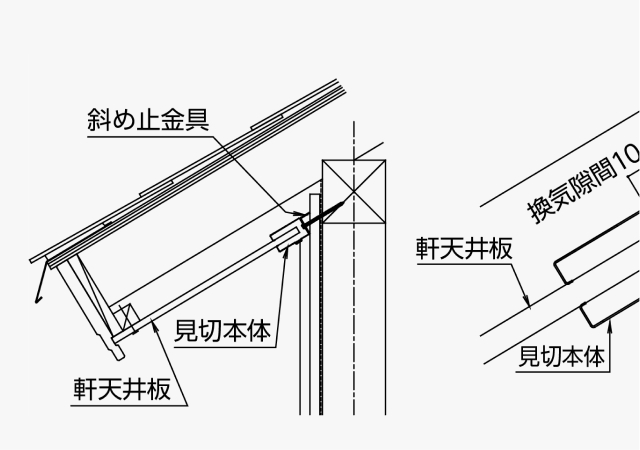

勾配軒天納まり(軒勝ち)

勾配軒天納まり(軒勝ち)

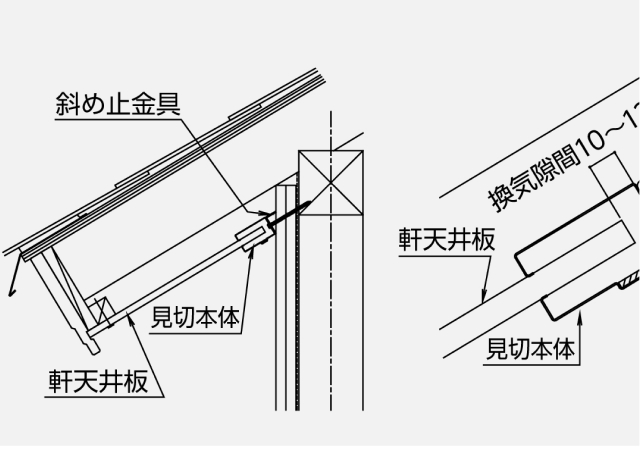

勾配軒天納まり(壁勝ち)

勾配軒天納まり(壁勝ち)

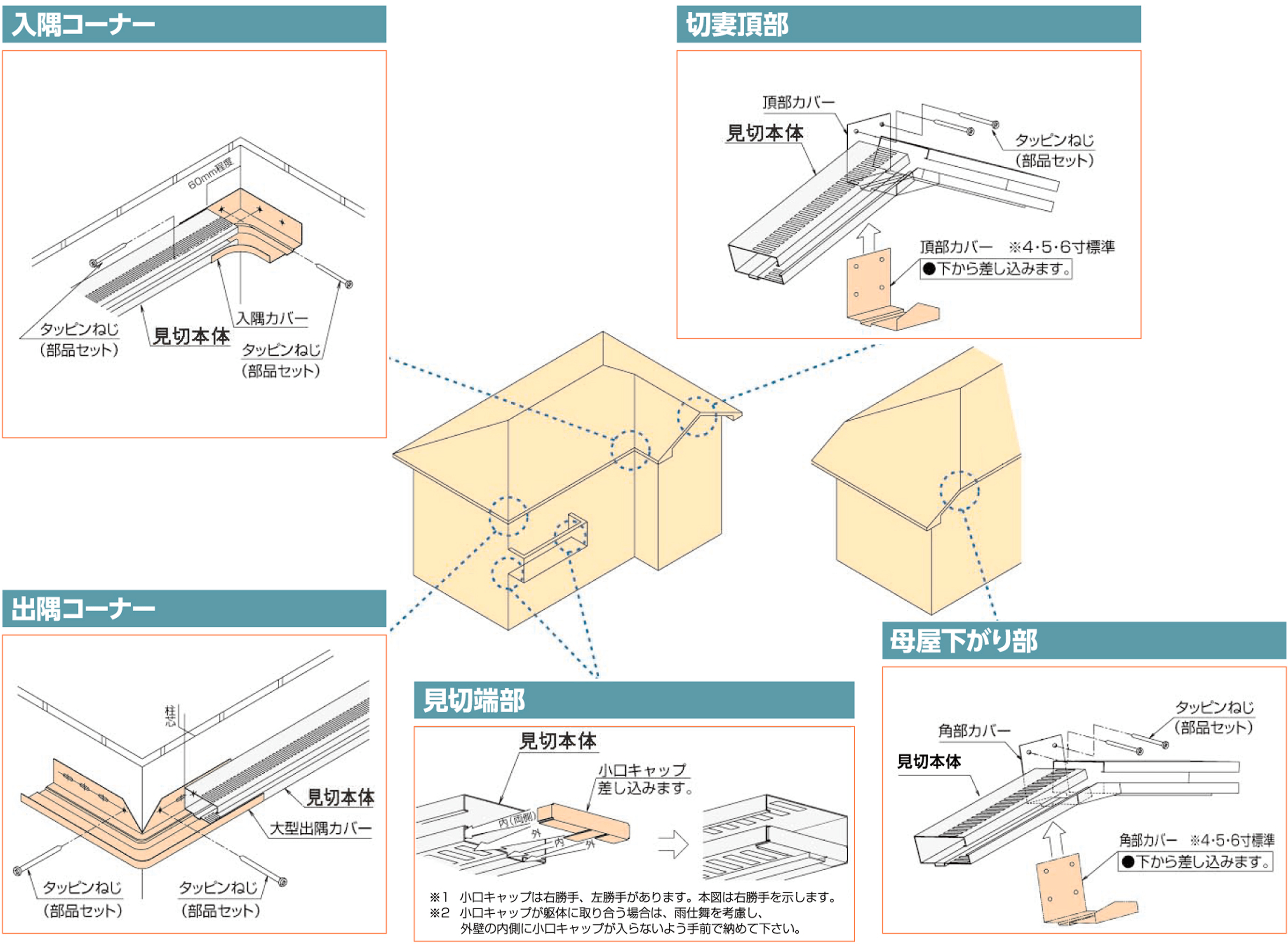

役物納まり図

軒天出寸法の説明図
POINT
  • 水平軒天納まり、勾配軒天納まりともそのままの施工が可能です。
  • 通常の入隅や出隅などのコーナー部に加え、切妻屋根頂部、母屋下がり部用に豊富な役物を設定していますので、さまざまな納まりに対応可能です。
  • ※BM10及びABM10にはジョイントの設定はありません。本体同士は突き付けとなります。本体を切断した場合、切断面を各種役物の内側に収めてください。
  • ※BM10及びABM10には勾配用コーナーカバーの設定はありません。
Specs

仕様

一般地仕様材質:ステンレス鋼板 板厚0.6mm(表面塗装仕上)
塩害地仕様材質:耐海水性ステンレス鋼板 板厚0.6mm(表面塗装仕上)
カラーグレッシュホワイト、セピアブラックの2色
製品
開口面積
100㎠/m

※BM10及びABM10の塩害地仕様は本体のみの設定です。役物は一般地と塩害地で共通仕様品となっています。

軒天12mm対応品

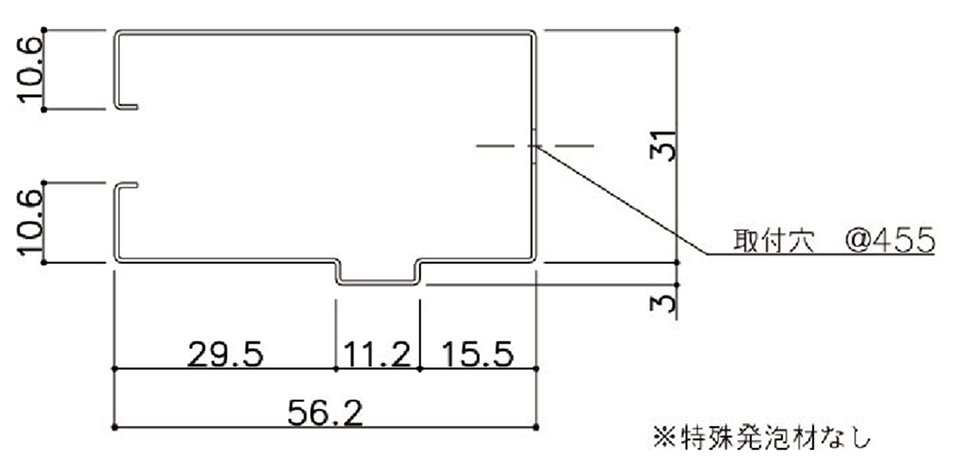

BM10本体 発泡材無し

BM10本体 発泡材無し

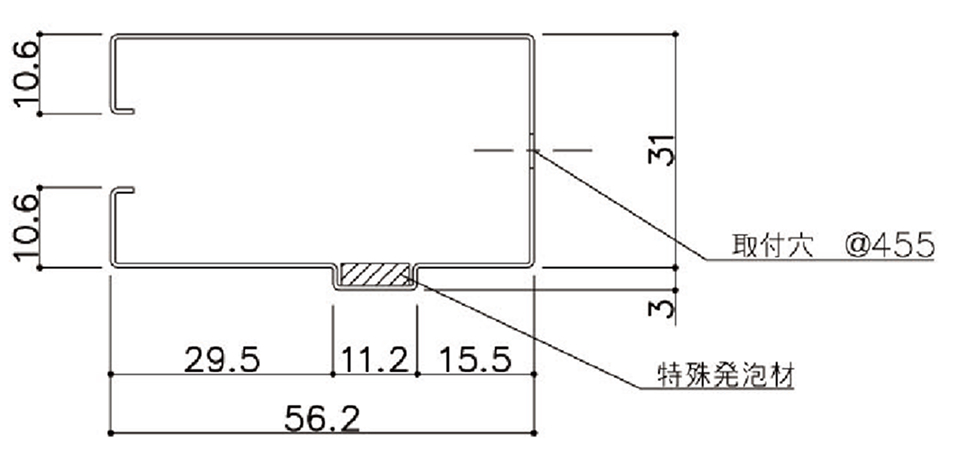

BM10本体 発泡材有り

BM10本体 発泡材有り

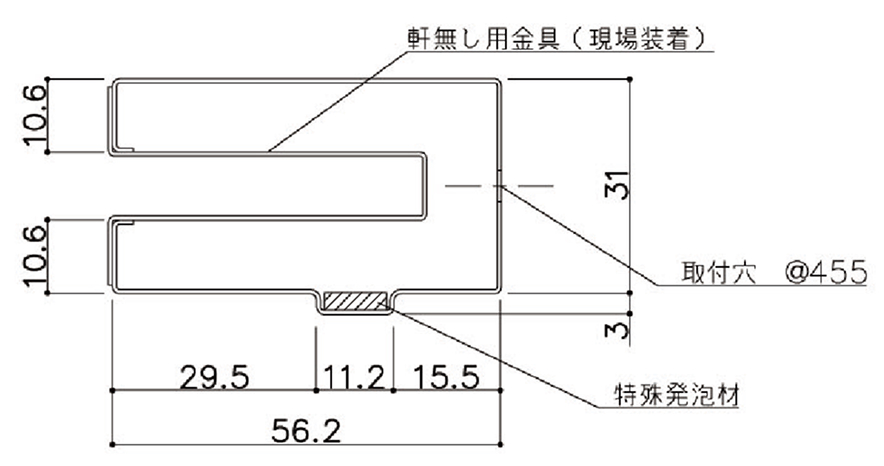

BM10本体 発泡材有り※軒なし納まり限定

BM10本体 発泡材有り

※軒なし納まり限定


軒天14mm対応品

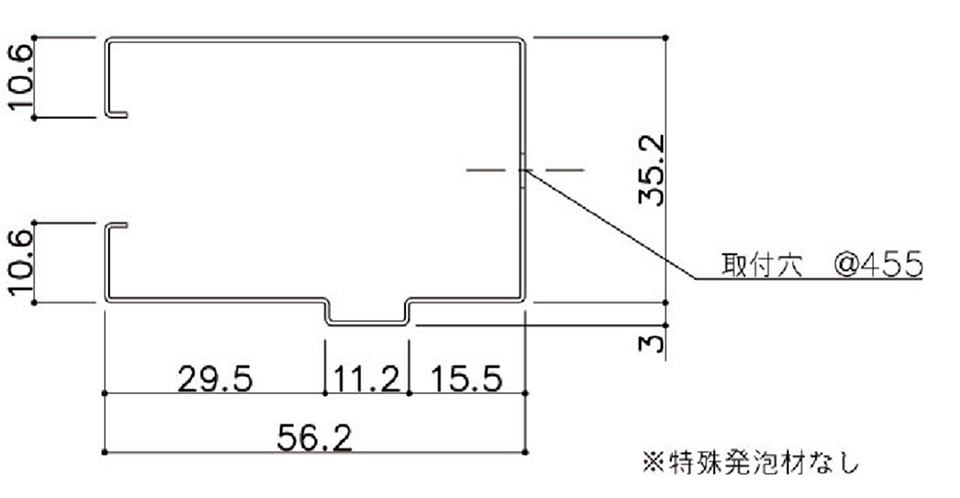

ABM10本体 発泡材無し

ABM10本体 発泡材無し

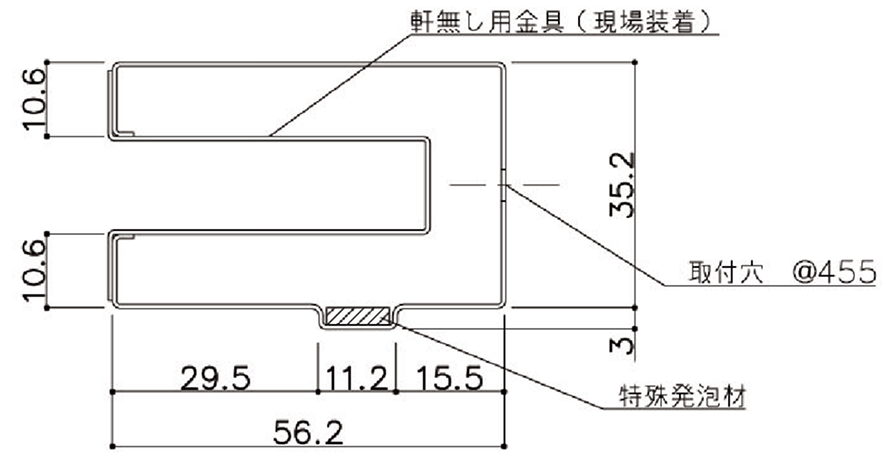

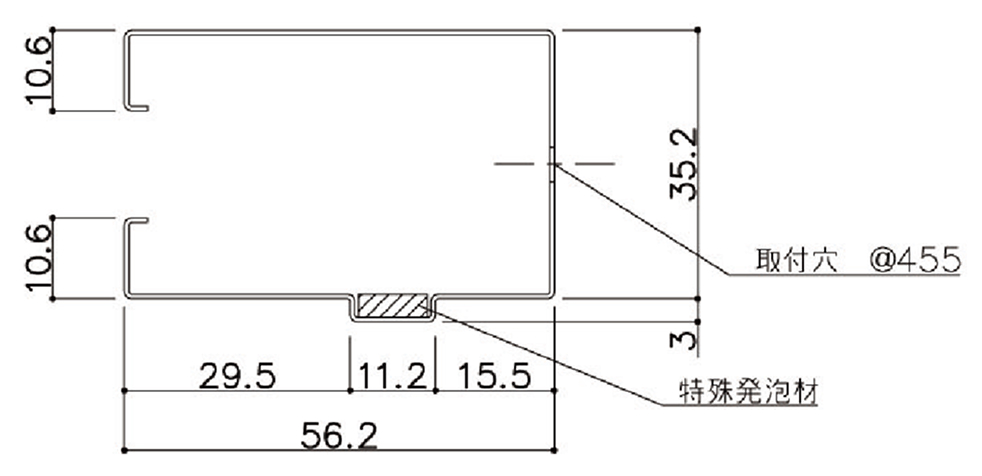

ABM10本体 発泡材有り

ABM10本体 発泡材有り

ABM10本体 発泡材有り※軒なし納まり限定

ABM10本体 発泡材有り

※軒なし納まり限定
