Product Details

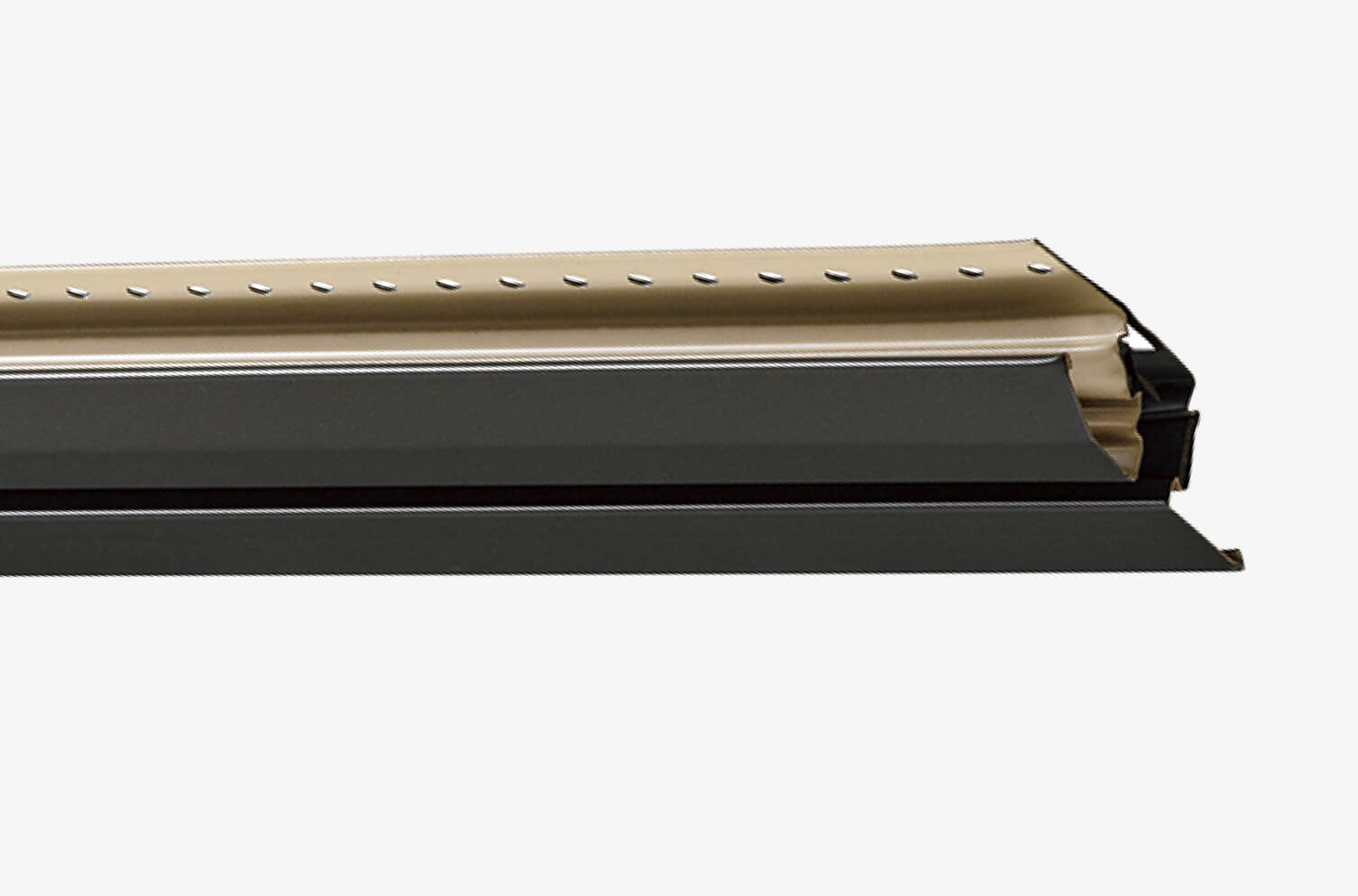

BM2・ABM2

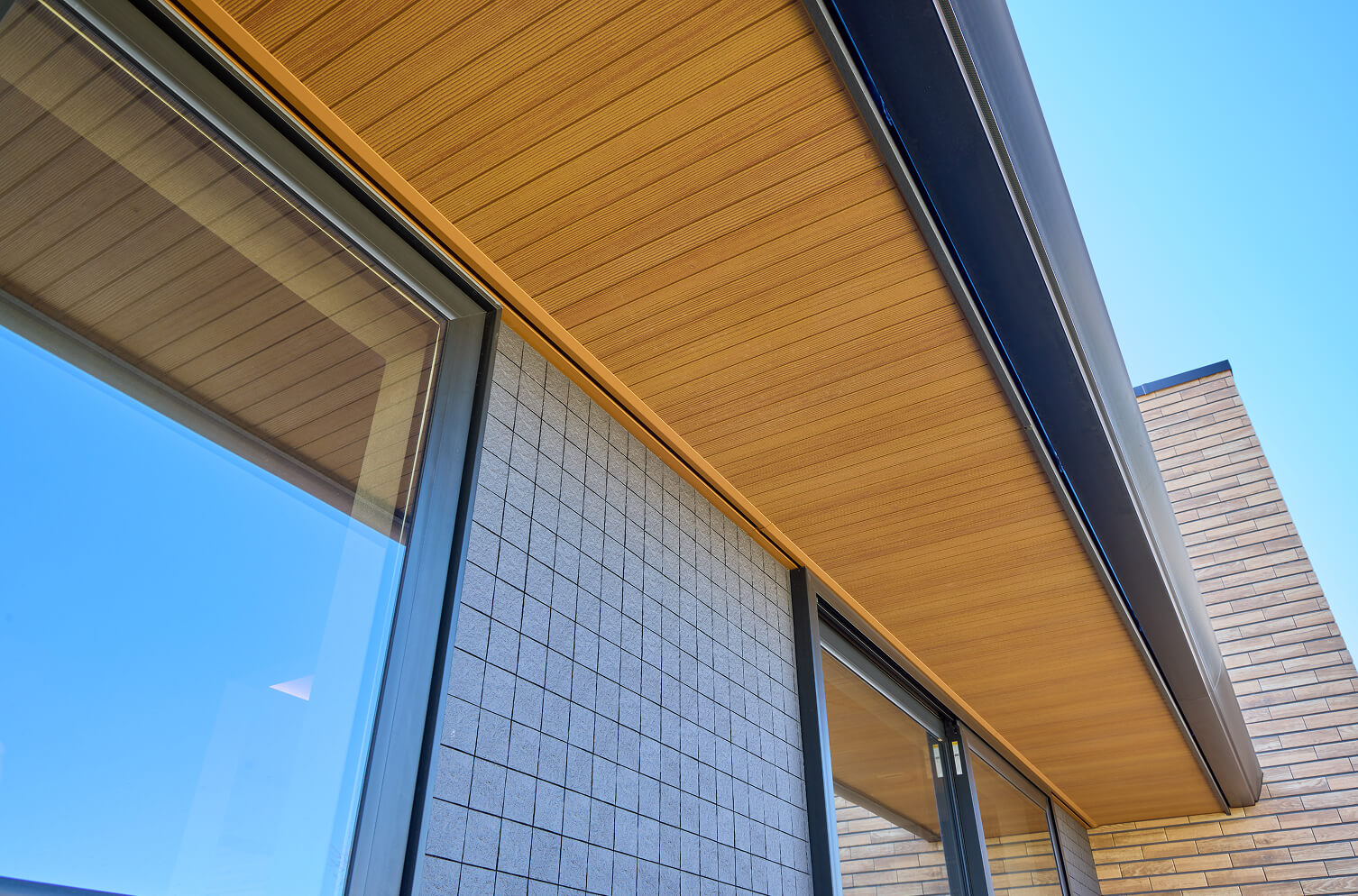

  • 施工例1
  • 施工例1

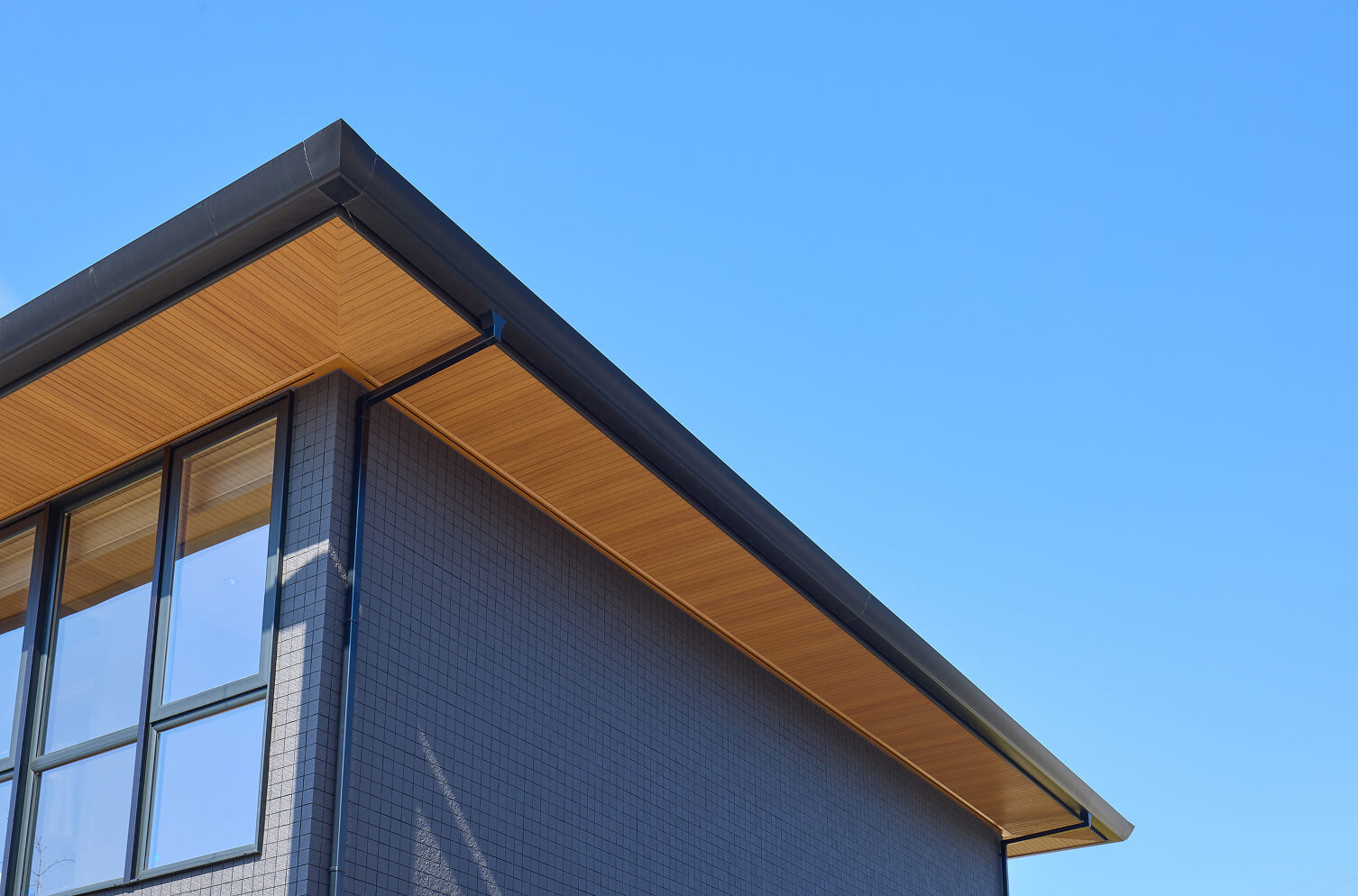

  • 施工例2

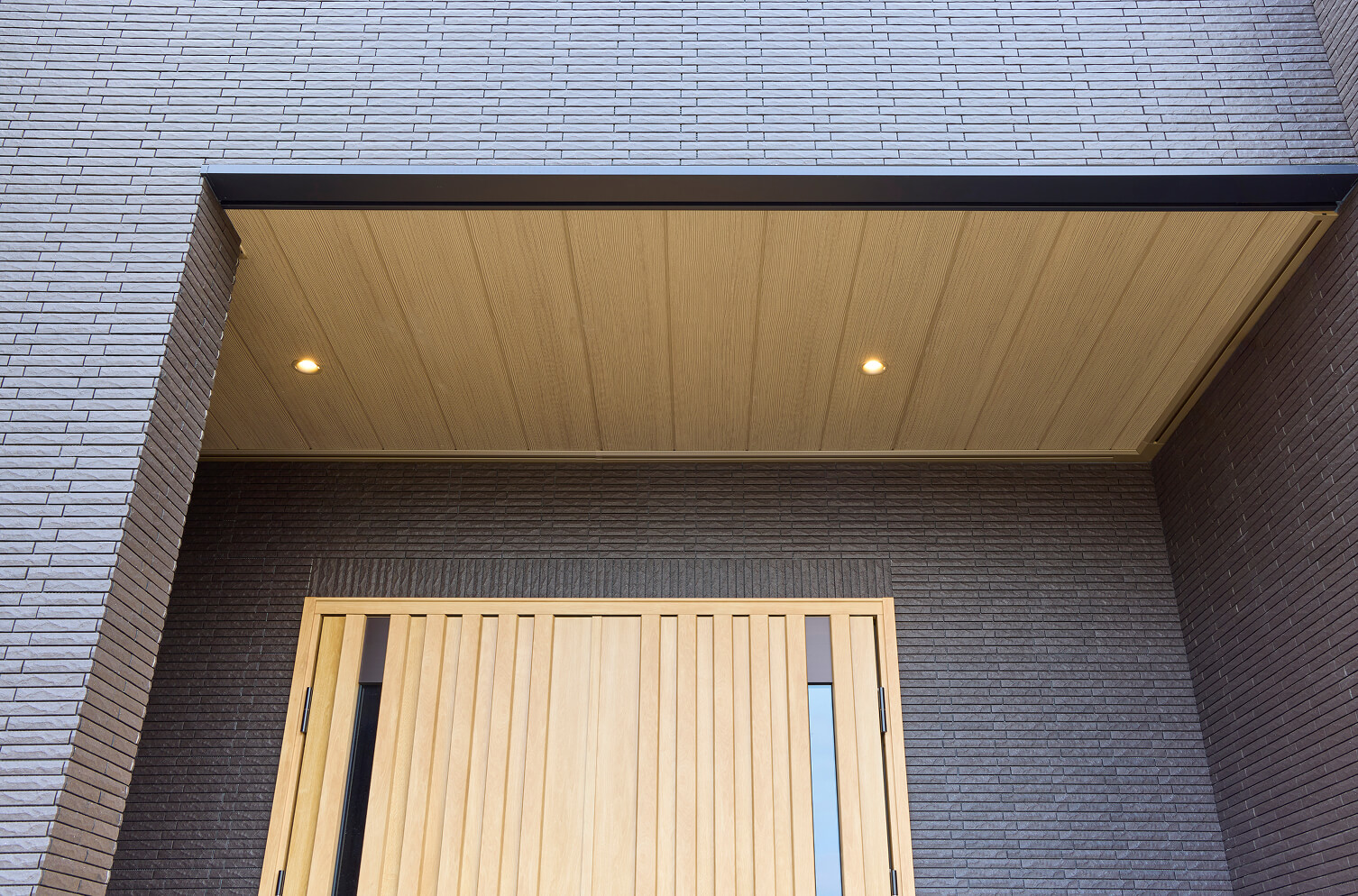

  • 施工例3
  • 建築基準法や品確法で定められる、軒裏の防火性能に
    対応可能です。

  • 効率的な小屋裏換気で結露や劣化を未然に防止。

  • 台風や暴風雨でも雨水の浸入をシャットアウト。

  • 塩害地域でも使用できるステンレス仕様も用意。

  • 目立たない換気孔で外観デザインを更に洗練させます。

  • 建物の個性に合わせた豊富なカラーラインアップ。

  • 防火対策
  • 雨水対策
  • 準耐火認定(30分)
  • 準耐火認定(45分)
  • 壁側設置
  • ノイズレスなデザイン
  • 軒天厚6mm対応
  • 軒天厚12mm対応
  • 軒天厚14mm対応
  • カラーバリエーション(7色)
  • ※BM2は軒天厚12mm対応品、ABM2は軒天厚14㎜対応品です。軒天厚に合わせて、お選びください。
  • ※BM2に隙間隠しビード(BM2-SK)を使用することで6mm厚軒天に対応させることが可能です。
Color Lineup

カラーラインアップ

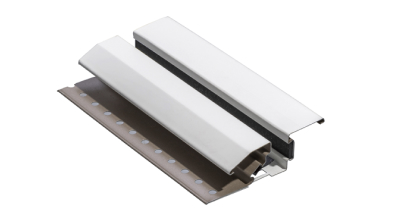

  • ホワイト(WH)

    ホワイト(WH)

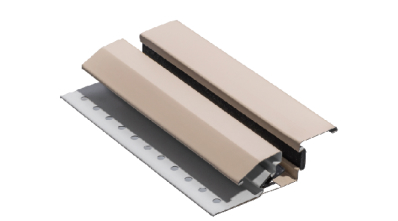

  • シルク(SL)

    シルク(SL)

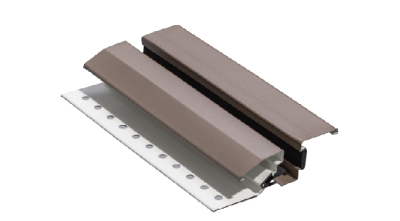

  • アーバングレー(UG)

    アーバングレー(UG)

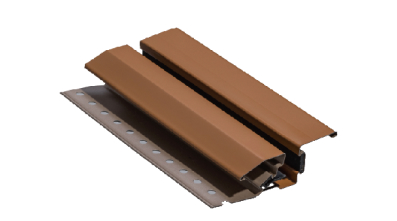

  • ライトブラウン(LB)

    ライトブラウン(LB)

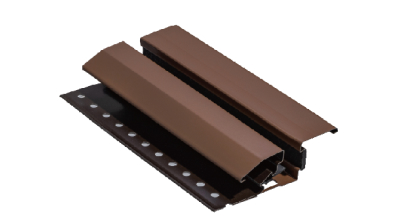

  • ブラウン(BR)

    ブラウン(BR)

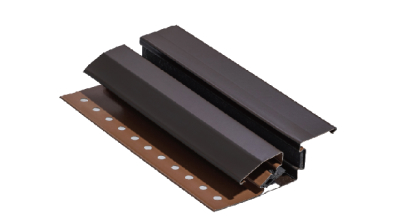

  • ダークブラウン(DB)

    ダークブラウン(DB)

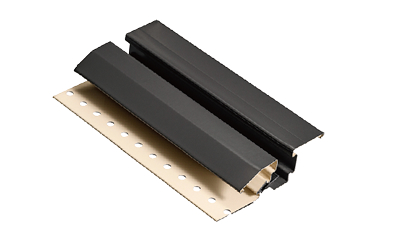

  • ブラック(BK)

    ブラック(BK)

Features

製品特長

1

軒裏の準耐火
30分・45分認定を取得

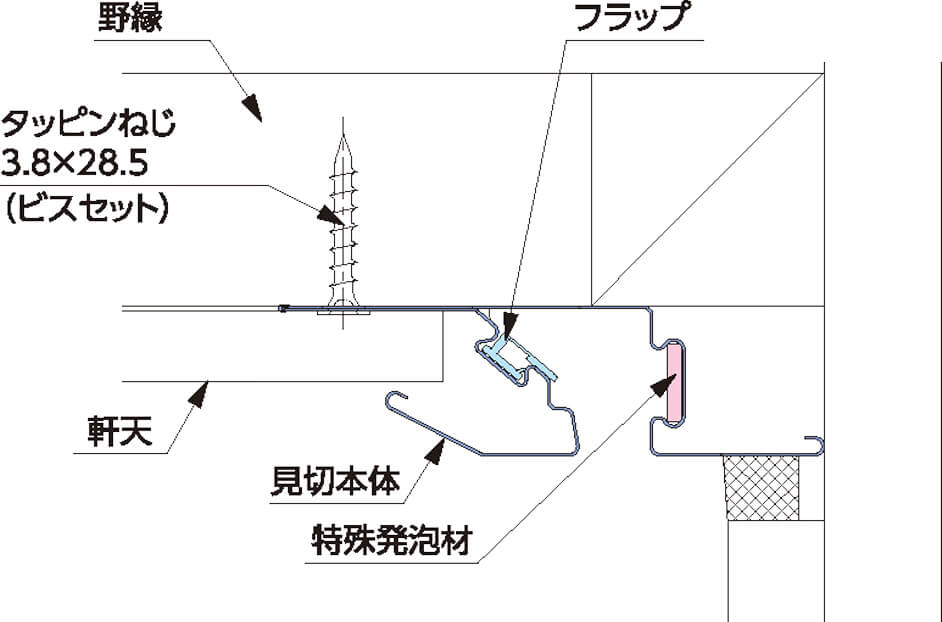

特殊発泡材(通常時)

軒天出寸法の説明図

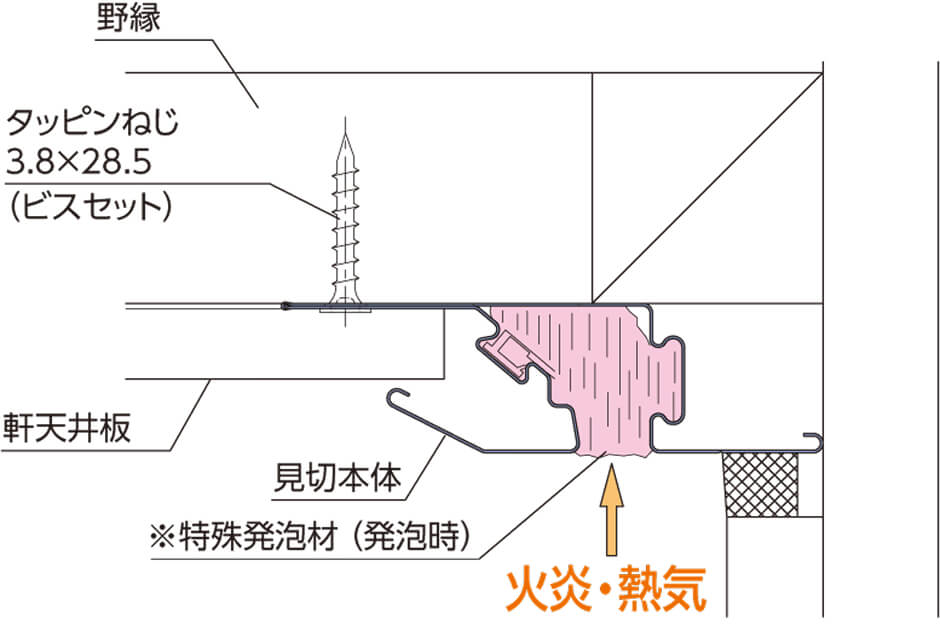

特殊発泡材(発泡時)

軒天出寸法の説明図
POINT
  • 軒天メーカー7社の軒天と見切縁の組合せで、業界最多クラスの軒裏の準耐火30分認定を、取得しています。
  • 火災時には、特殊発泡材が発泡し、換気通路を塞いで炎の侵入を防ぎます。

※防火認定により納まりや条件に制限があります。詳細につきましては、認定書または当社各営業所までお問い合わせください。

2

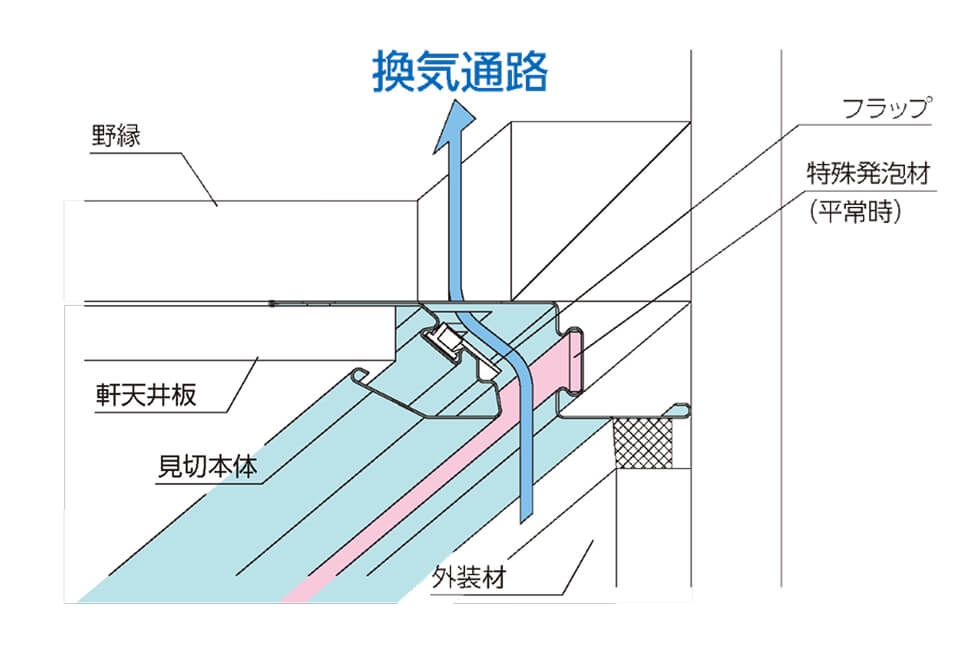

換気能力に優れ、
住宅の劣化を軽減

軒天出寸法の説明図
POINT
  • 製品開口面積は100㎠/m(182㎠/本)です。
  • 入隅や出隅などのコーナー部に加え、ケラバにも使用できるので、建物の全周で換気を行えます。
  • 品確法や住宅金融支援機構の定める小屋裏の換気基準を満たすよう見切縁を取り付けることで、小屋裏の劣化を軽減します。

※『新築住宅の住宅性能表示制度 住宅性能表示制度ガイド』の定める 小屋裏の劣化対策等級3に対応可能。

必要本数シミュレーター

※軒天換気材の必要本数の計算には、当社Webサイトの必要本数シミュレーターをご活用ください。

3

止水用のフラップが、
雨水の浸入を防止

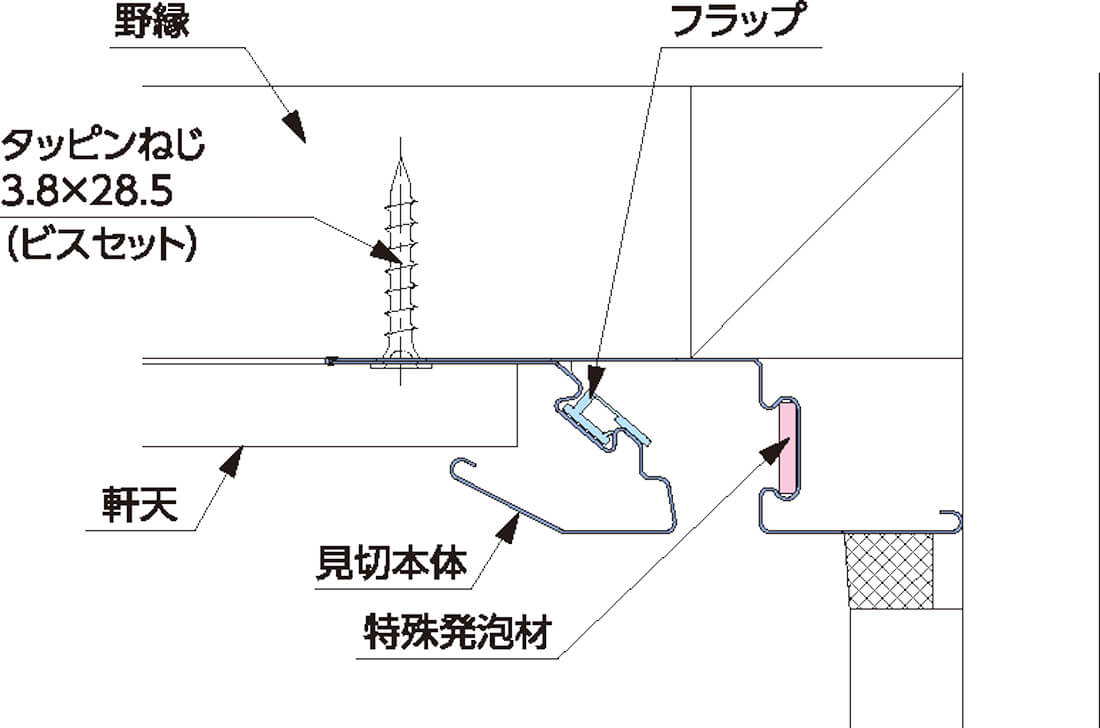

止水フラップ(通常時)

止水フラップ(通常時)

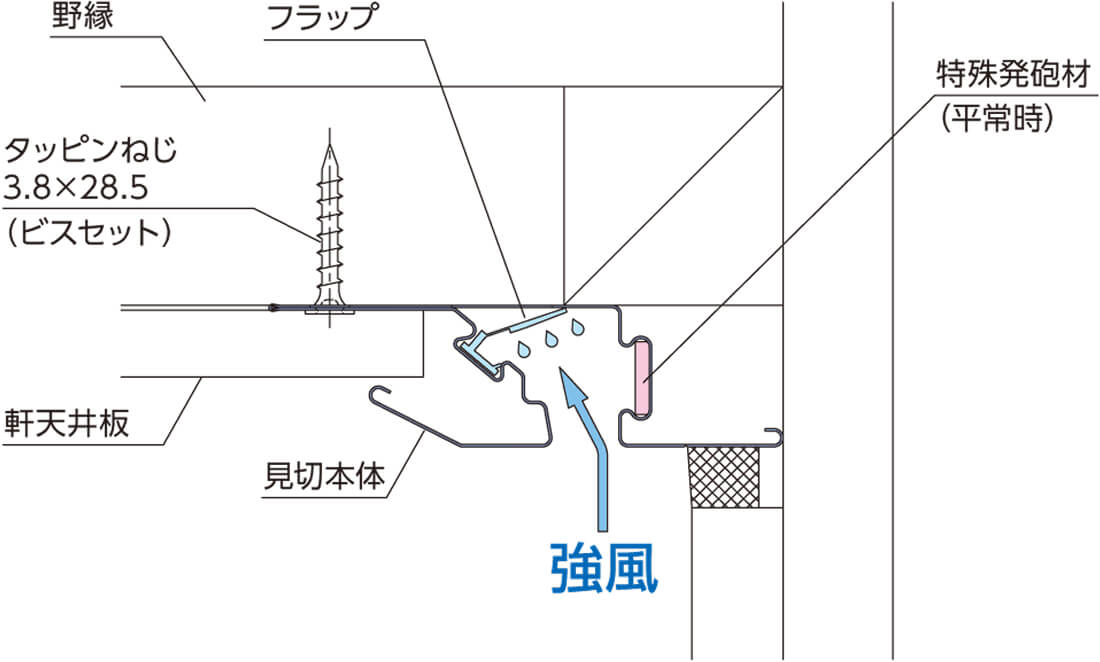

止水フラップ(作動時)

止水フラップ(作動時)
POINT
  • 止水フラップは風速約10m/sで、作動を開始します。
  • 5段階の脈動圧を加えた社内試験の水密試験にて、一定の水密性を確認しています。
4

塩害地域に対応した
ラインアップ

POINT
  • ステンレス材+特殊塗装で仕上げた、塩害地域仕様の製品を設定しています。
  • 通常仕様と塩害地仕様で同一形状のため、地域によって納まりを変える必要がありません。
  • 塩害地域においても、多くの採用実績があります。
5

建物と調和するデザインと
豊富なカラーラインアップ

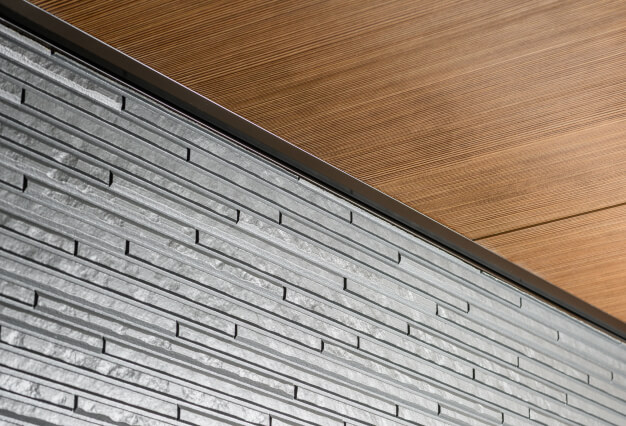

水平軒天納まり(軒勝ち)

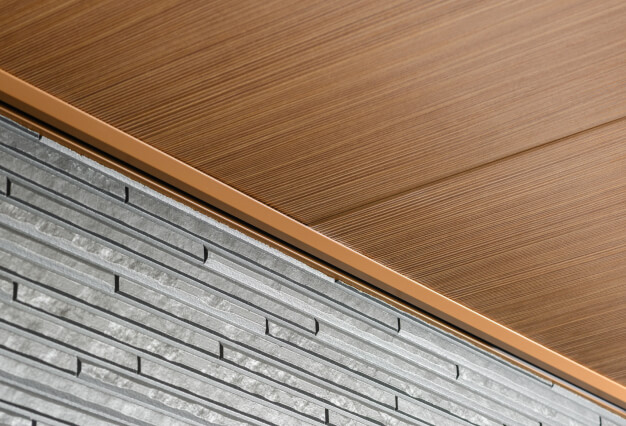

水平軒天納まり(壁勝ち)

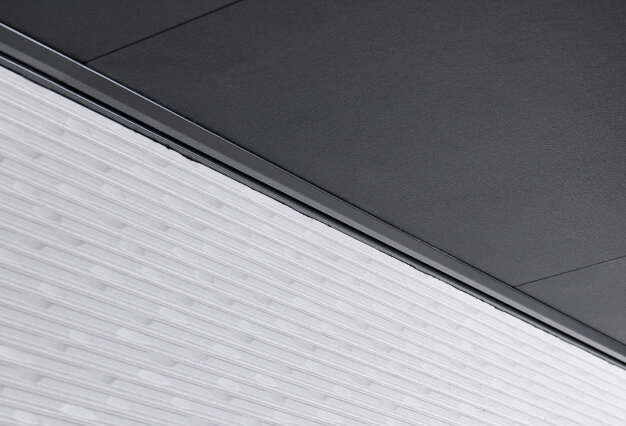

勾配軒天納まり(軒勝ち)

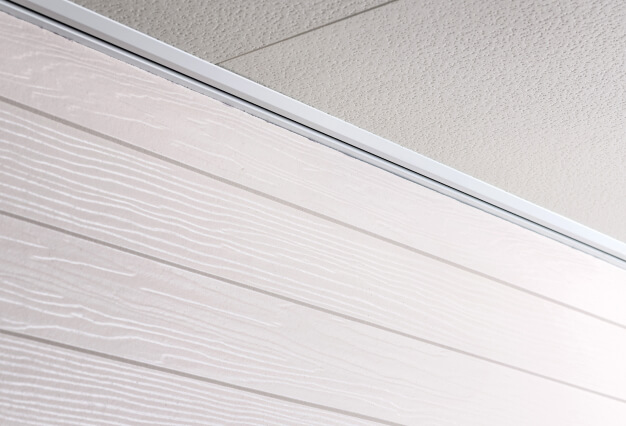

勾配軒天納まり(壁勝ち)
POINT
  • 7色の多彩なカラーラインアップで、どんな建物とも調和します。
  • トレンドの木目調軒天には、色調の異なる3種類のブラウン系色を設定しています。
  • 軒天や外壁、サッシの色に合わせて、自由に色をお選びいただけます。
  • 外壁と軒天部の見切も兼用しており、換気孔が目立ちにくい、洗練された納まりを実現します。
  • 目立たない換気孔で、建物のデザインを損ないません。
6

建物全周で多様な納まりに対応

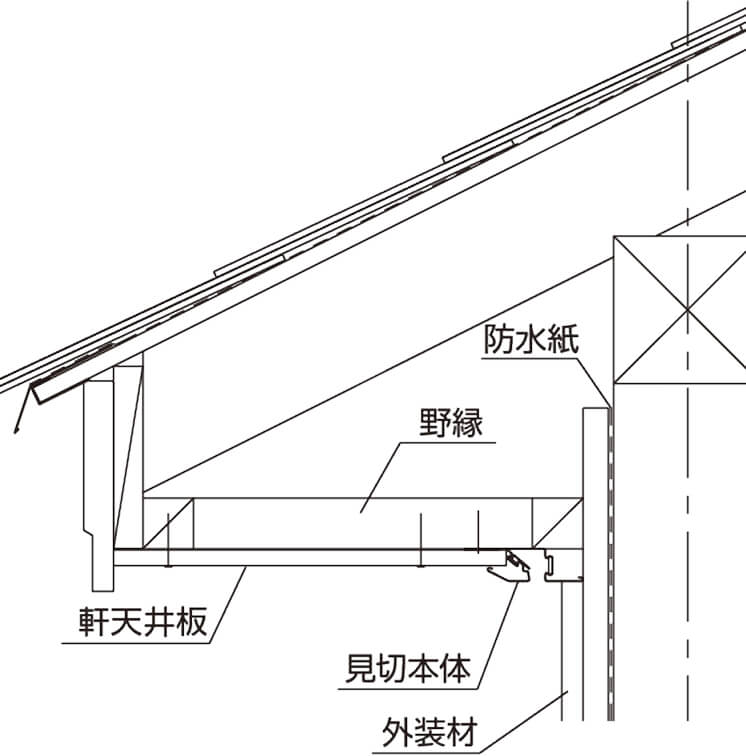

水平軒天納まり

水平軒天納まり

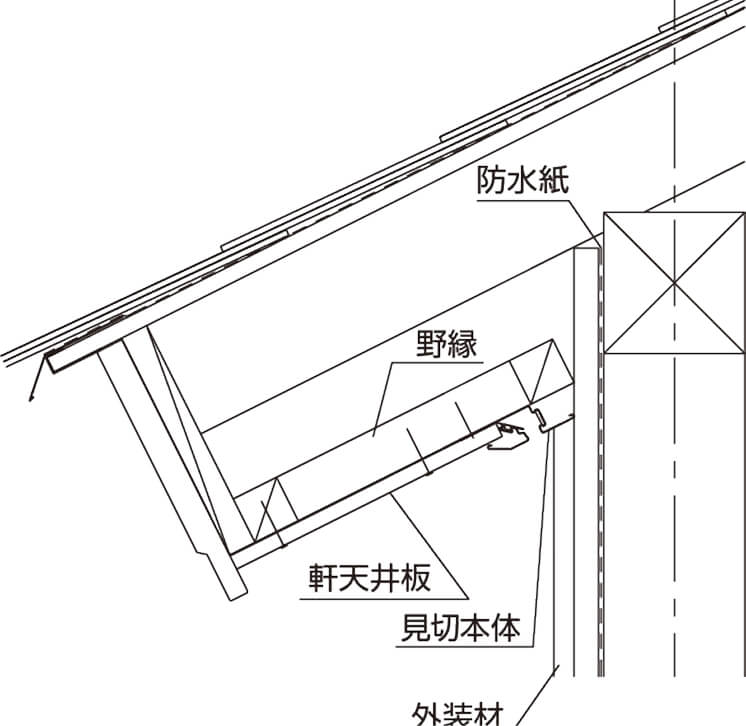

勾配軒天納まり

勾配軒天納まり

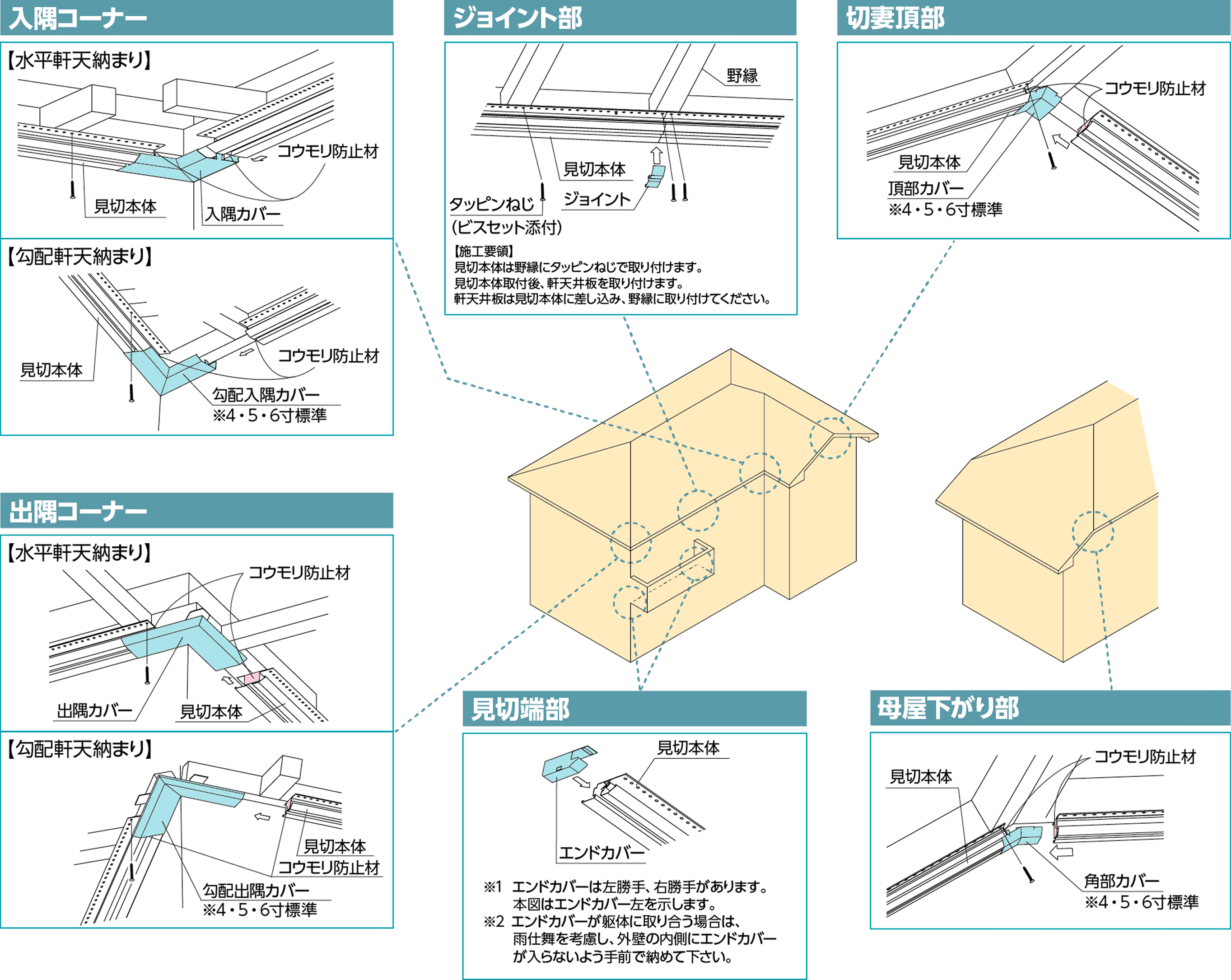

役物納まり図

軒天出寸法の説明図
POINT
  • 水平軒天納まり、勾配軒天納まりとも、そのまま施工が可能です。
  • 取り付けに特殊な野縁組みは不要です。一般的なはしご組みで施工可能です。
  • 通常の入隅や出隅などのコーナー部に加え、勾配軒天用や切妻屋根頂部、母屋下がり部用など
    豊富な役物を設定していますので、さまざまな納まりに対応可能です。
Specs

仕様

一般地仕様材質:塗装溶融55%アルミニウム−亜鉛合金めっき鋼板 板厚0.4mm
塩害地仕様材質:ステンレス鋼板 板厚0.4mm 表面仕上:塗装仕上
カラーホワイト、シルク、アーバングレー、ライトブラウン、ブラウン、ダークブラウン、ブラックの7色
製品
開口面積
100㎠/m

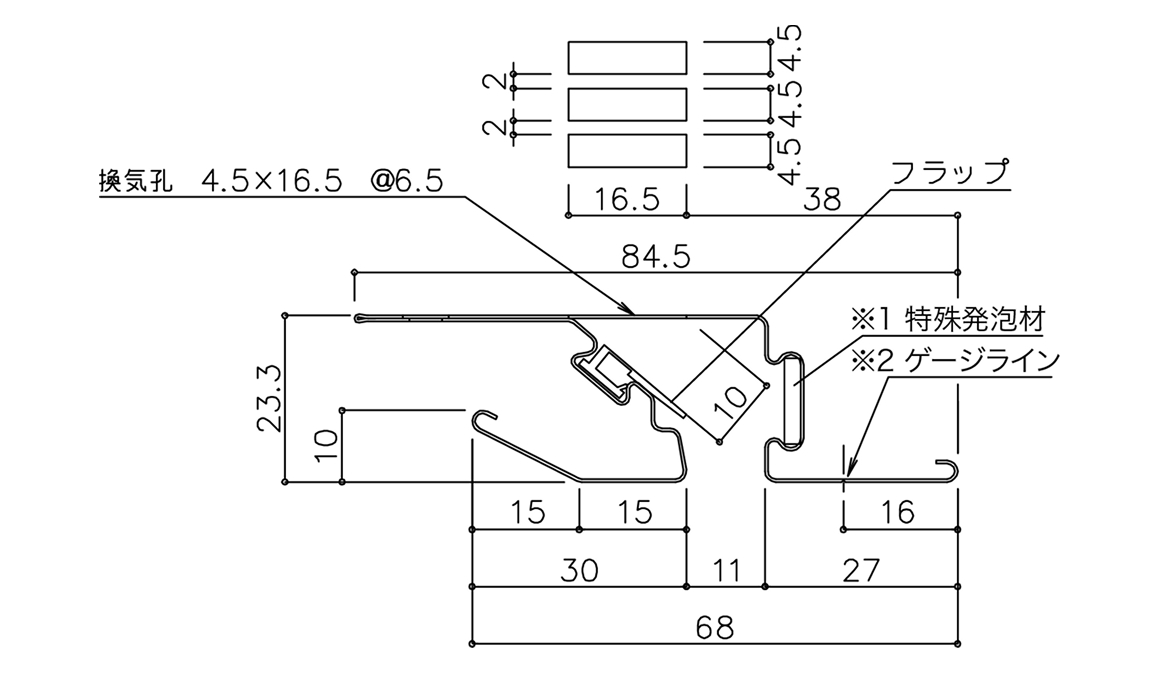

軒天12mm対応品

BM2本体 発泡材有り

BM2本体 発泡材有り

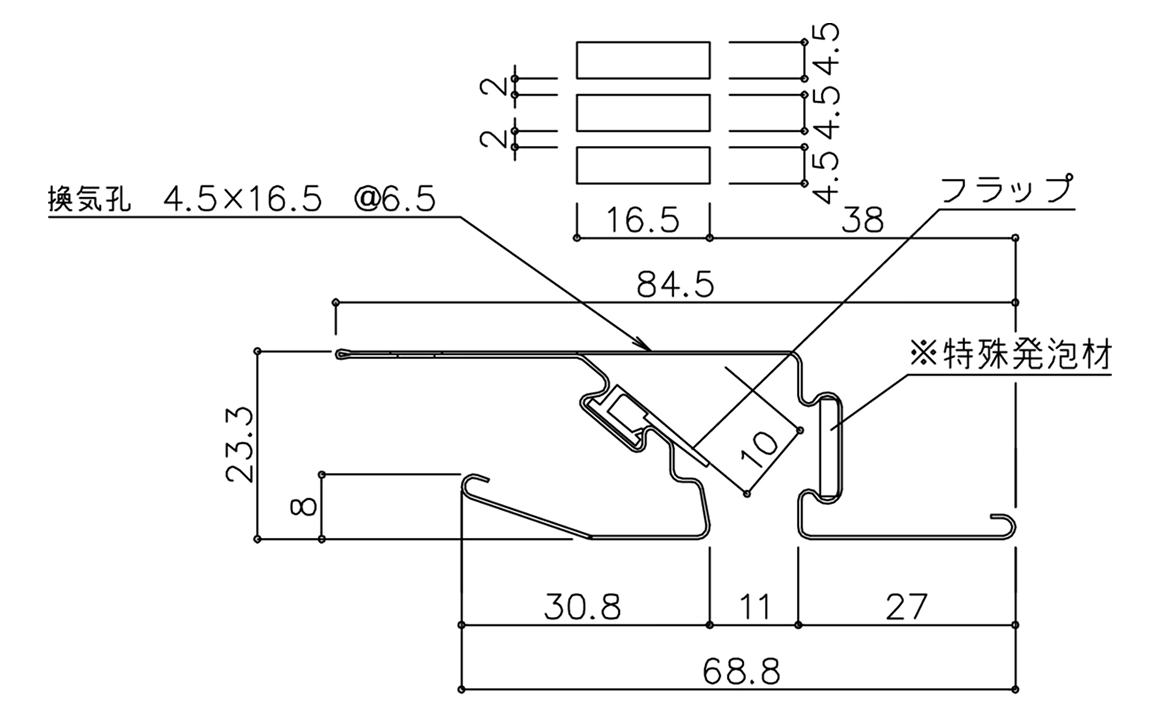

軒天14mm対応品

ABM2本体 発泡材有り

ABM2本体 発泡材有り
