軒天施工の省力化を実現する野縁レス工法
Pick Up
建築現場の
「人手不足」と「工期短縮」に
部材からアプローチ
防火通気見切縁BM10Z・ABM10Z は、独自の断面形状と特定軒天メーカーとのコラボレーションにより、軒元野縁を使用せず、防火通気見切縁だけで軒天をホールドできる 「野縁レス工法」を可能にしました。これにより、軒天施工の省力化に貢献します。

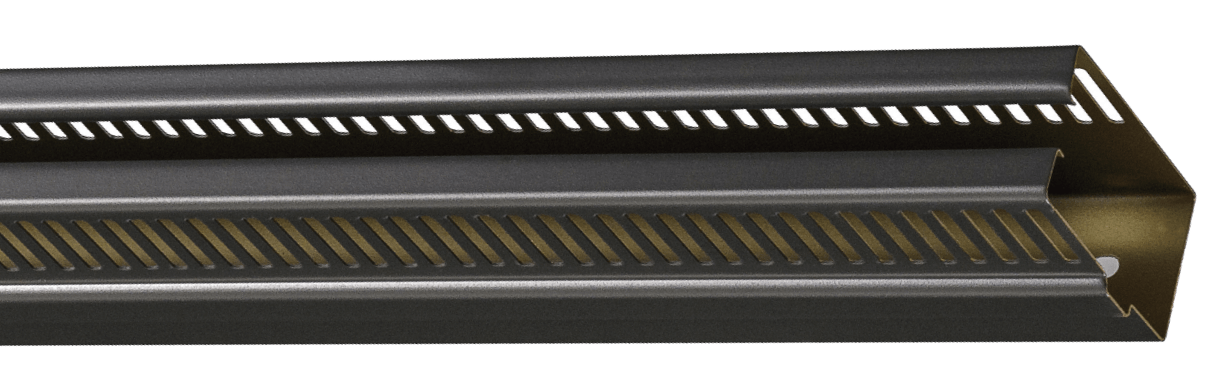

BM10Z・ABM10Z
建築現場の「人手不足」と「工期短縮」に部材からアプローチ
近年の建築現場では、人手不足と工期短縮が大きな課題となっています。一般的な軒天施工は、（1）野縁による下地組み、（2）防火通気見切縁の取り付け、（3）軒天の取り付け、の順で行われます。特に、（1）は採寸、野縁の現場カット、組み立て、取り付けといった、手間と時間を要する工程です。当社は、工程そのものを削減することが、建築現場での負担軽減に直結すると考え、本製品を開発しました。
BM10Z・ABM10Z製品ページ
施工手順の比較
従来の軒天施工手順

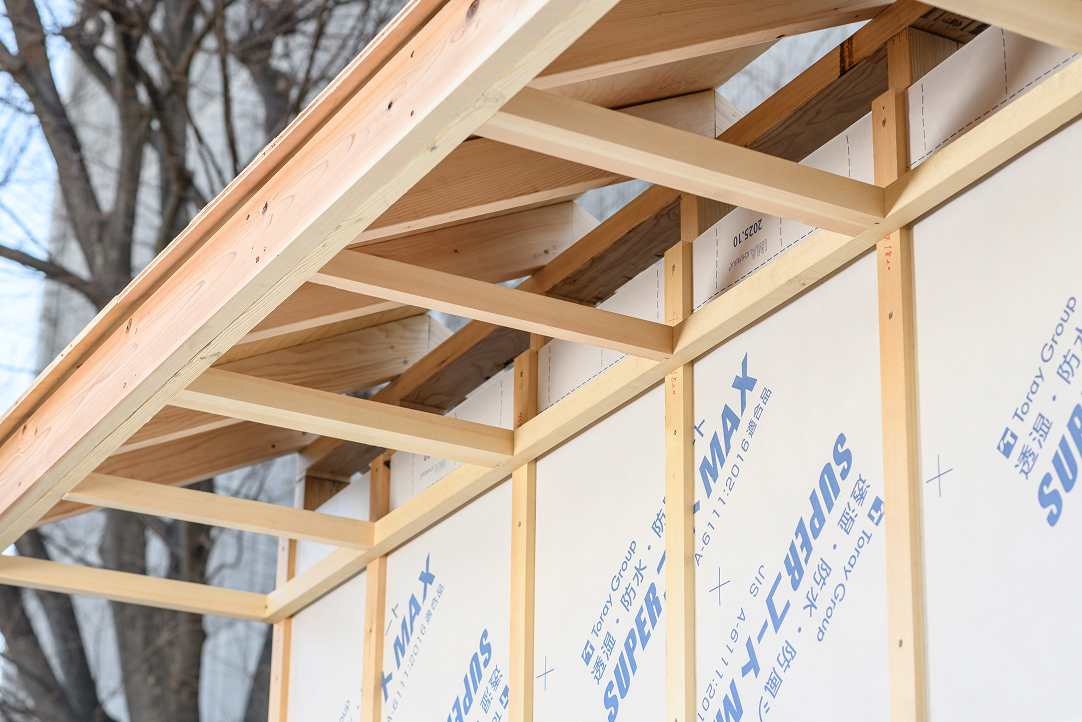

1野縁による下地組み

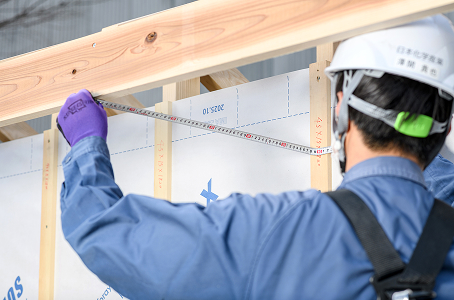

①採寸
野縁のカット寸法を採寸します。

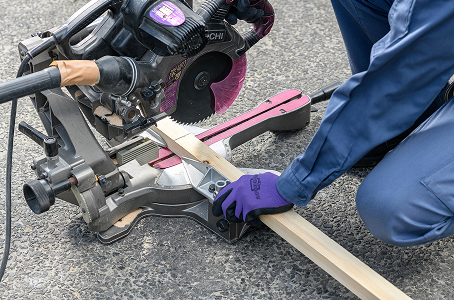

②現場カット
定尺で納入された野縁を現場カットします。

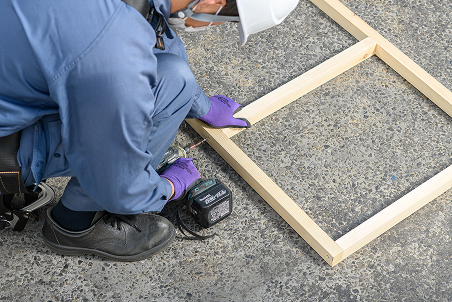

③組み立て
階下で野縁をはしご組みします。

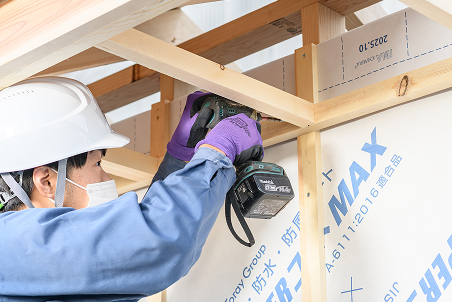

④取り付け
はしご組みした下地を持ち上げて取り付けします。

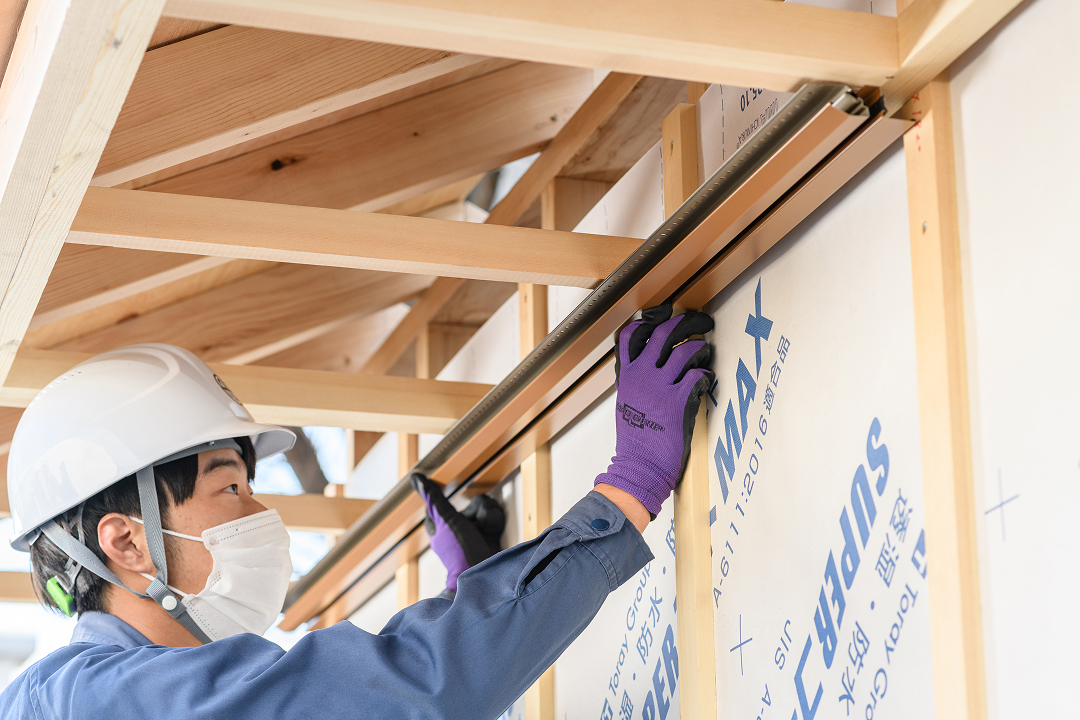

2防火通気見切縁の取り付け

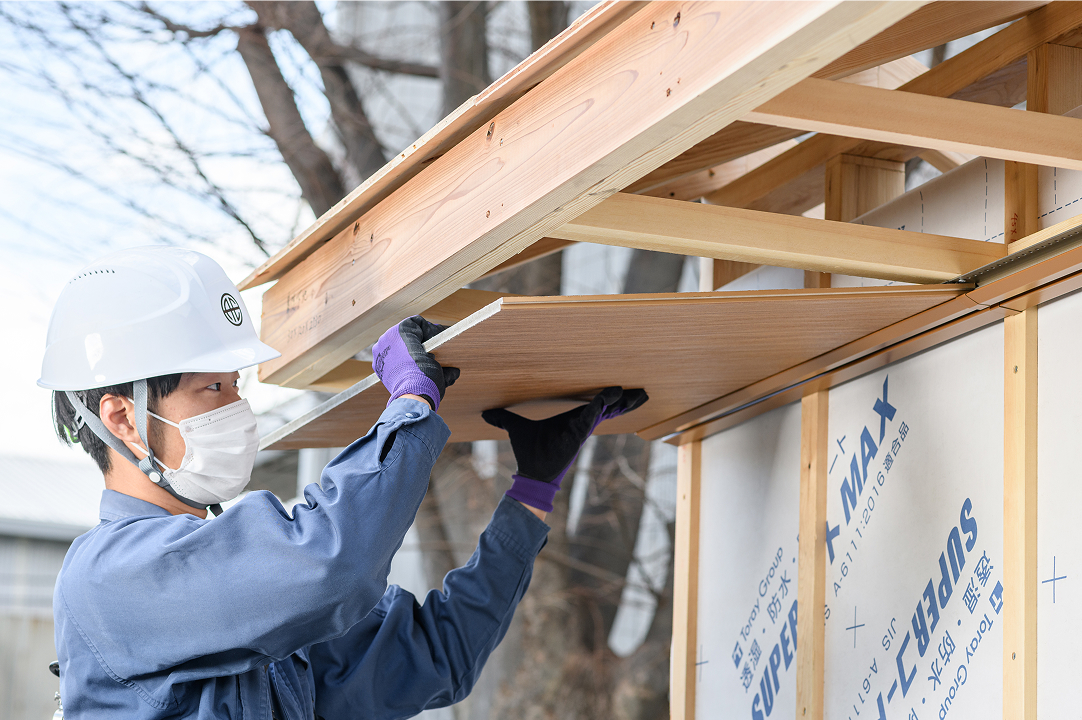

3軒天の取り付け

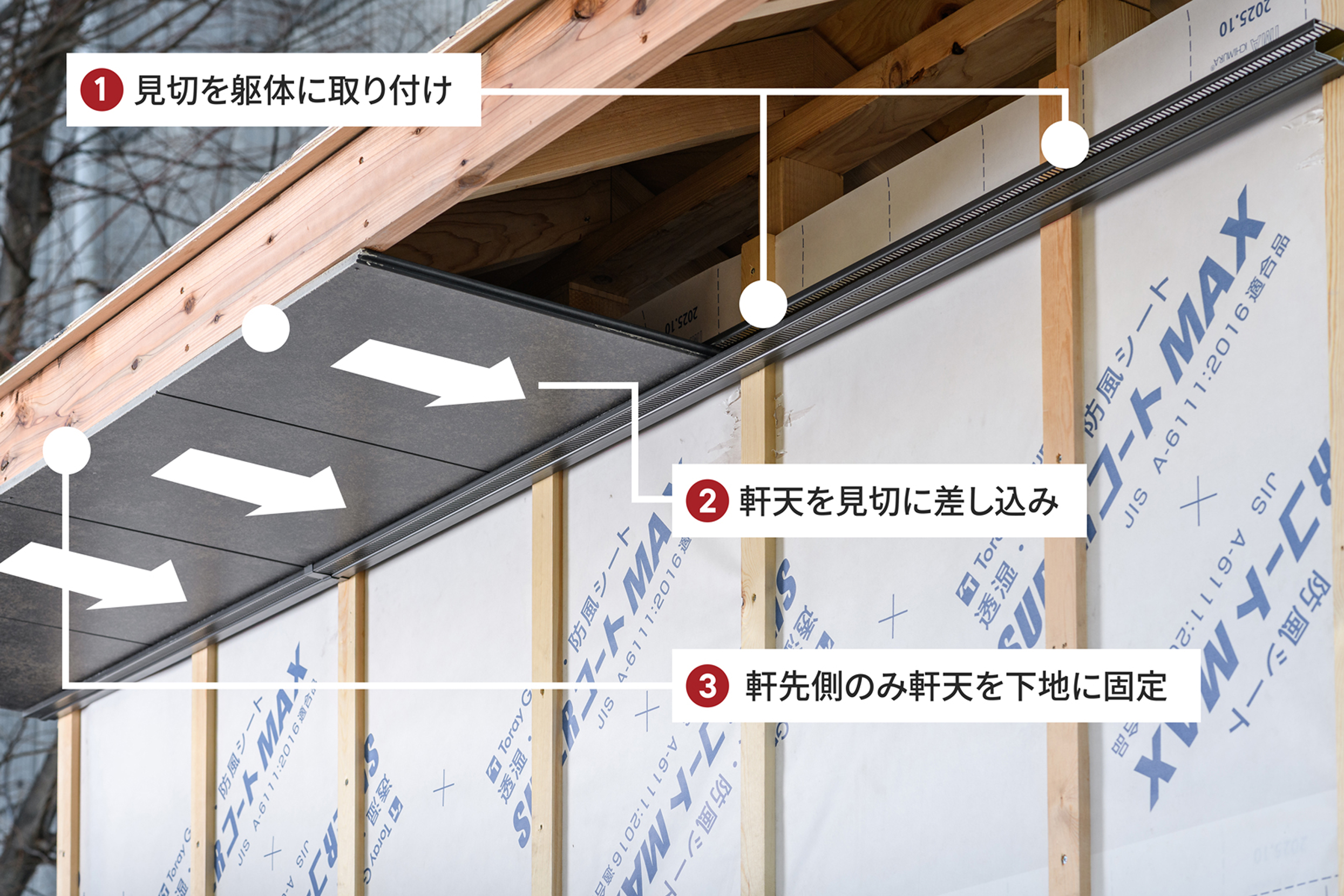

野縁レス工法の軒天施工手順

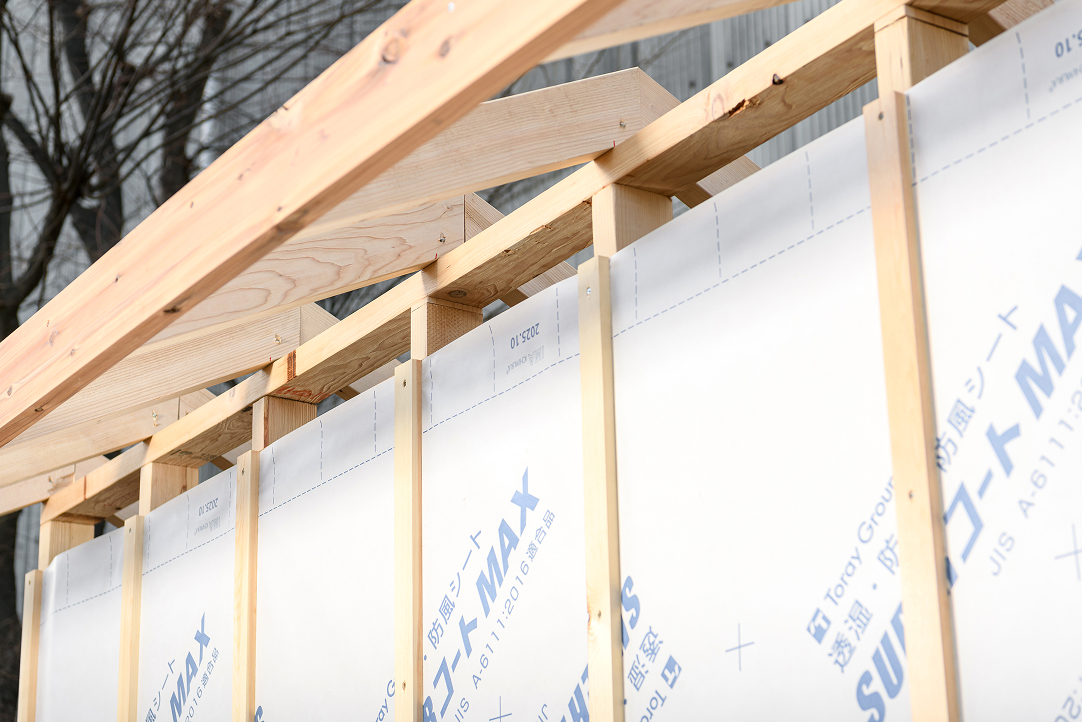

1野縁による下地組み
工程削減
野縁レス工法では、軒天の種類、軒の出寸法、鼻隠し下地寸法や納まりによって、省略できる野縁に制限がありますが、工程を大幅に削減することができます。

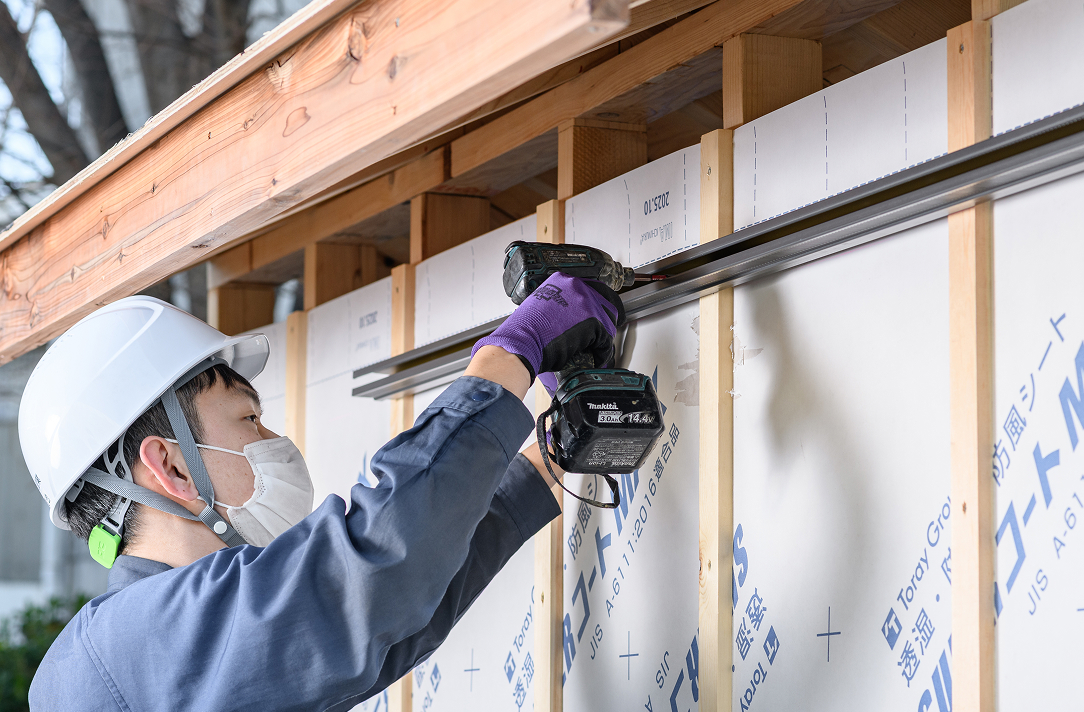

2防火通気見切縁の取り付け

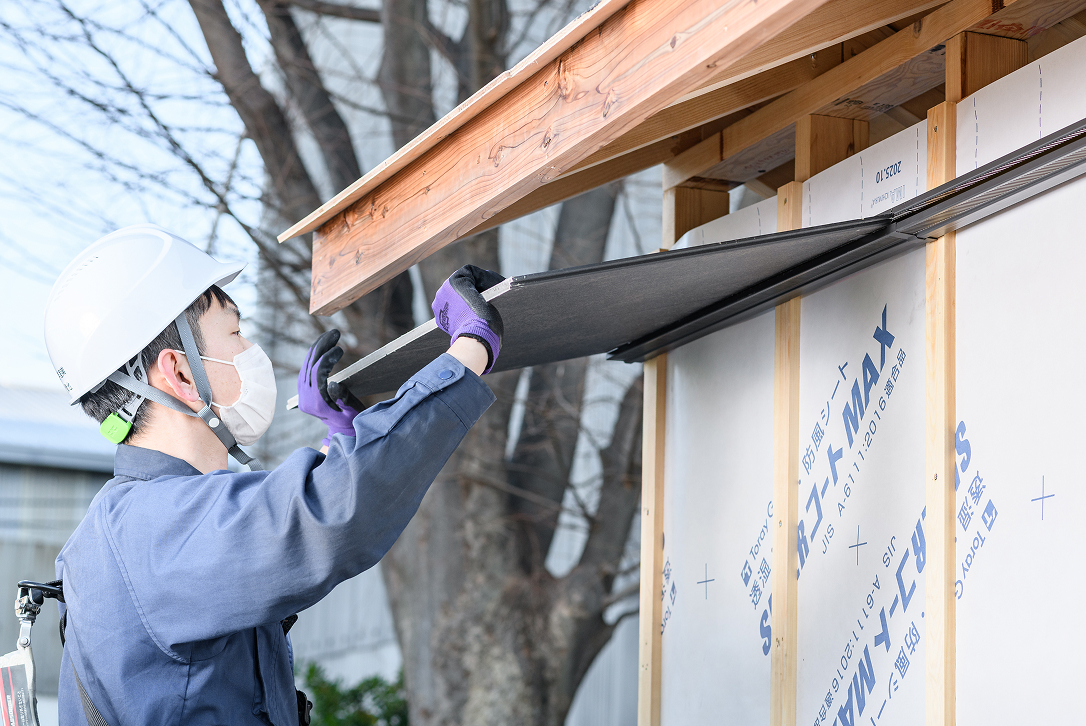

3軒天の取り付け
野縁レス工法が
実現できる理由とは？
本製品は独自の形状と、従来の1.5倍の鋼板厚により、高剛性を実現。これにより、軒元野縁を使用せず、防火通気見切縁だけで軒天をホールドできます。さらに、寸法変化の少ない高品質な軒天との組み合わせにより、軒先・軒の出方向の野縁も大幅に削減、軒天施工の省力化に貢献する「野縁レス工法」を実現しています。

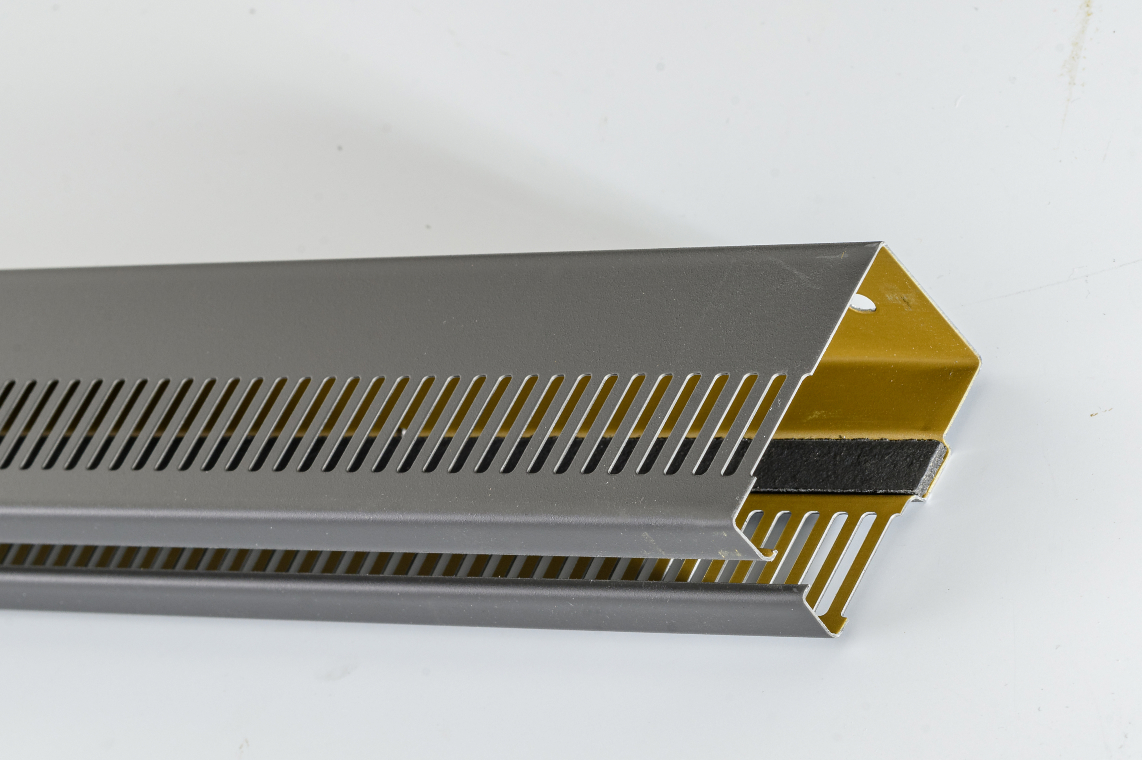

独自形状と従来比1.5倍の鋼板厚による高剛性

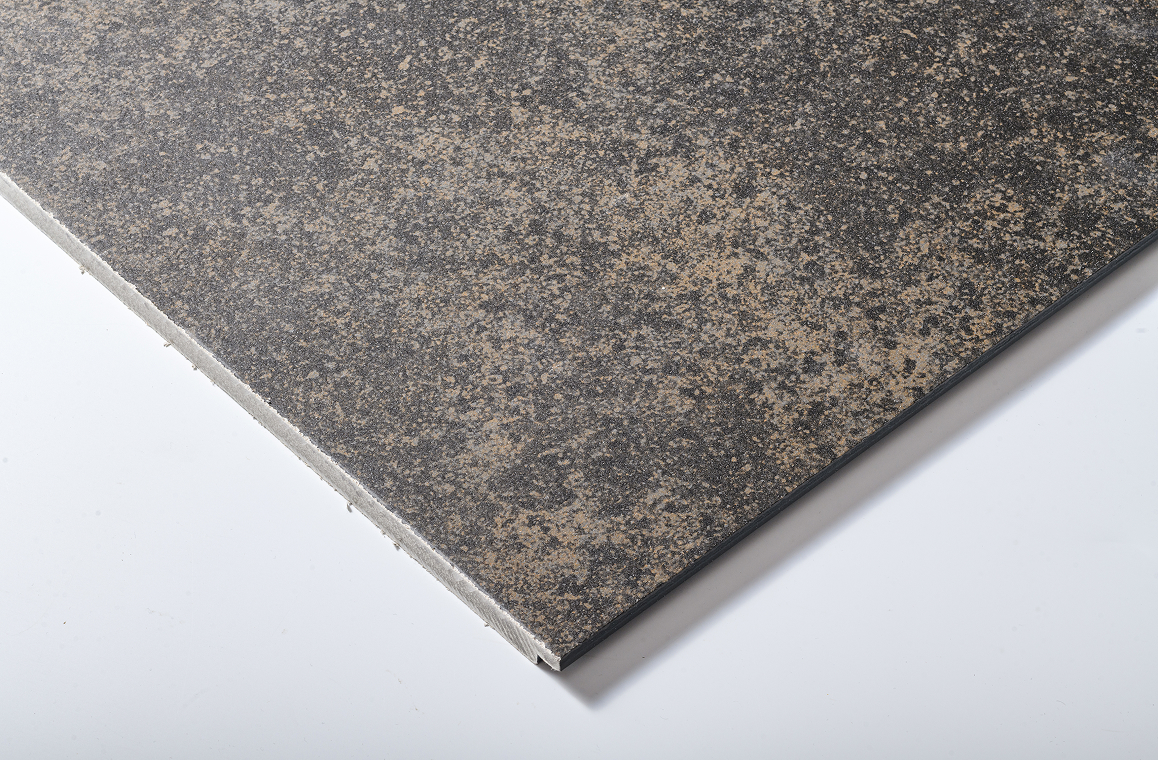

寸法変化の少ない高品質な軒天
採用にあたってのご確認事項
- ＊軒天の種類、軒の出寸法、鼻隠し下地寸法や納まりによって、省略できる野縁に制限があります。
- ＊軒天の施工は、認定に合致していることを確認の上、軒天メーカーの施工要領に基づいて、施工してください。
