Product Details

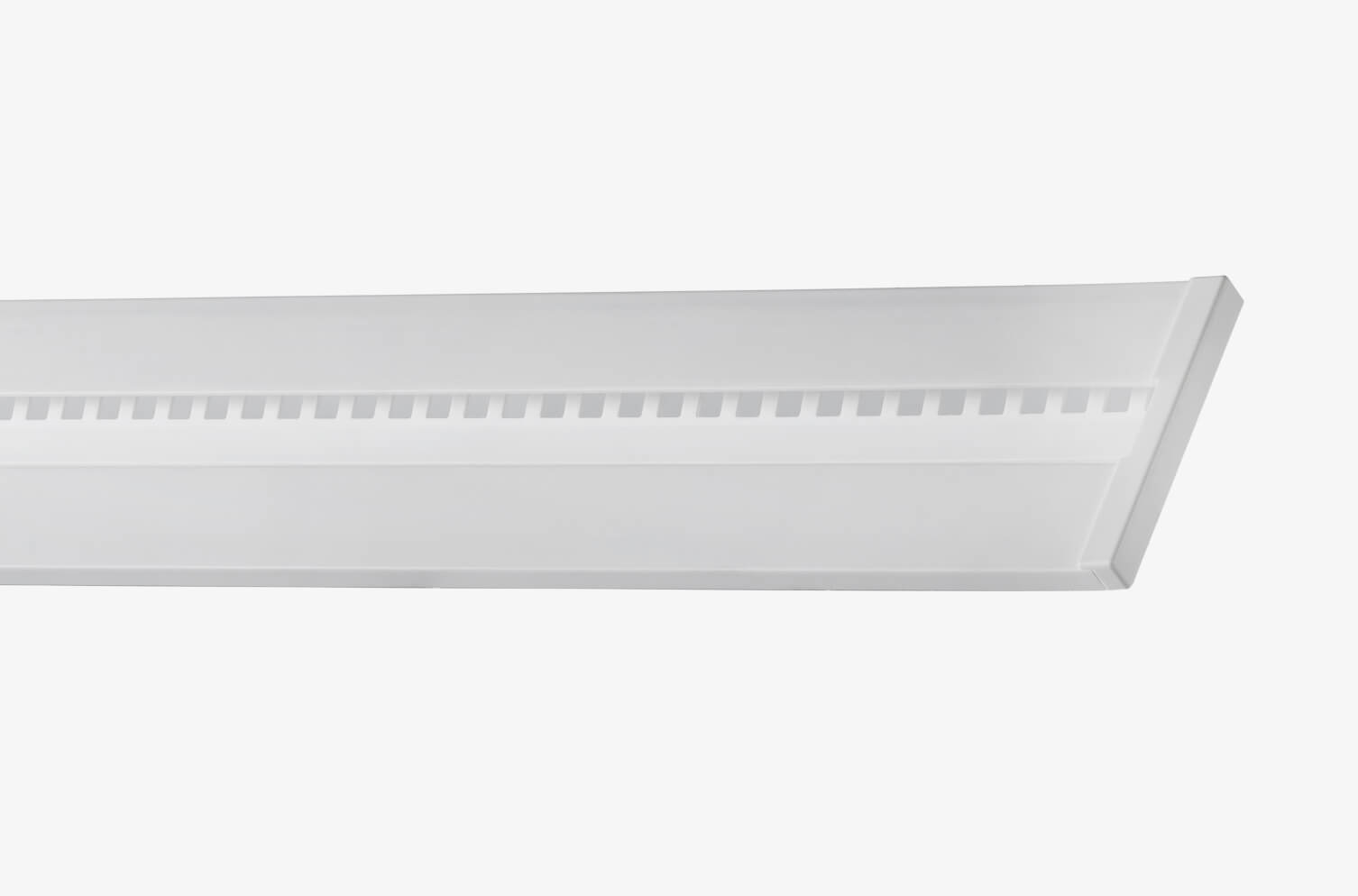

HB・JB

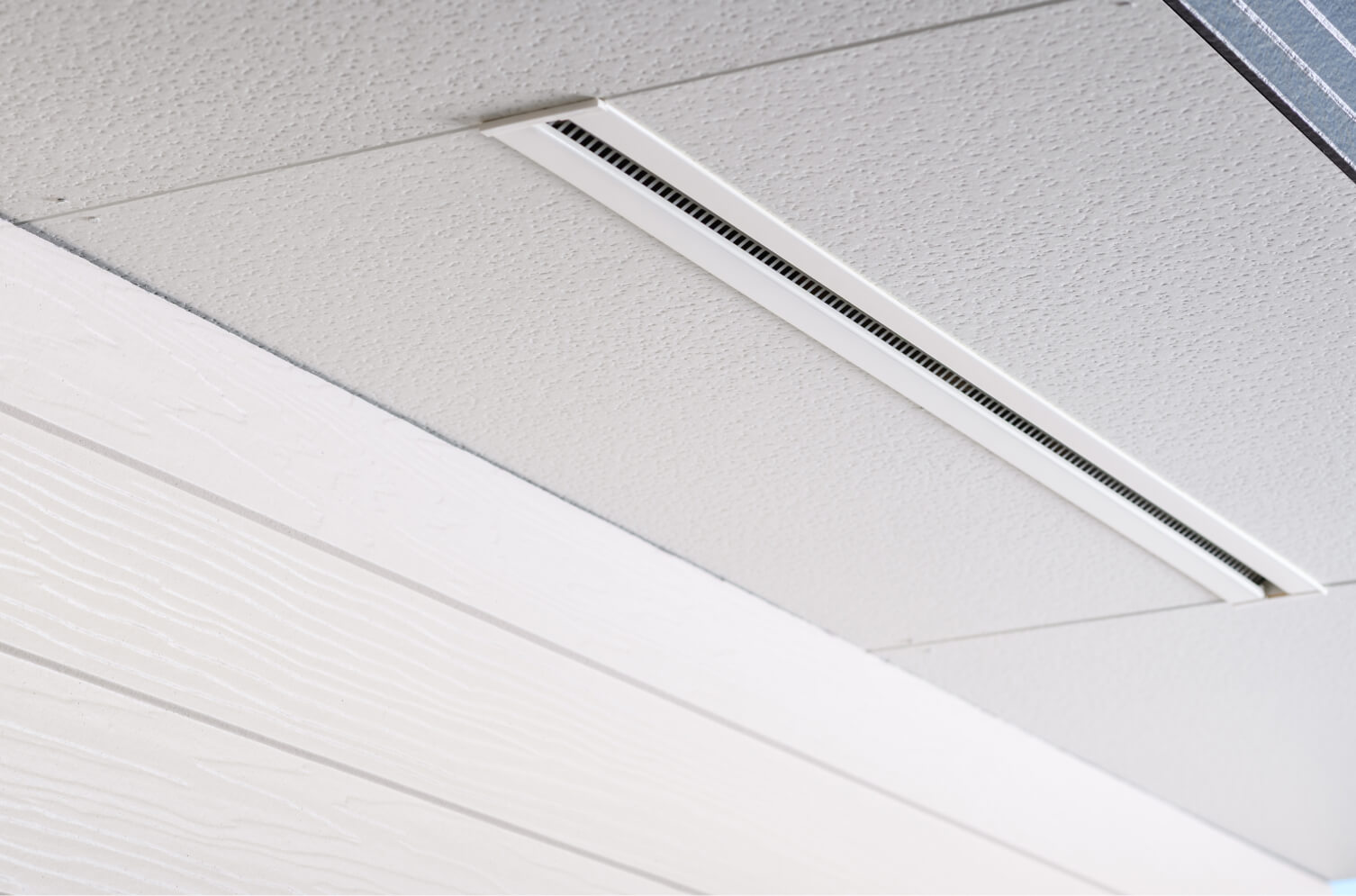

  • 施工例1
  • 施工例1

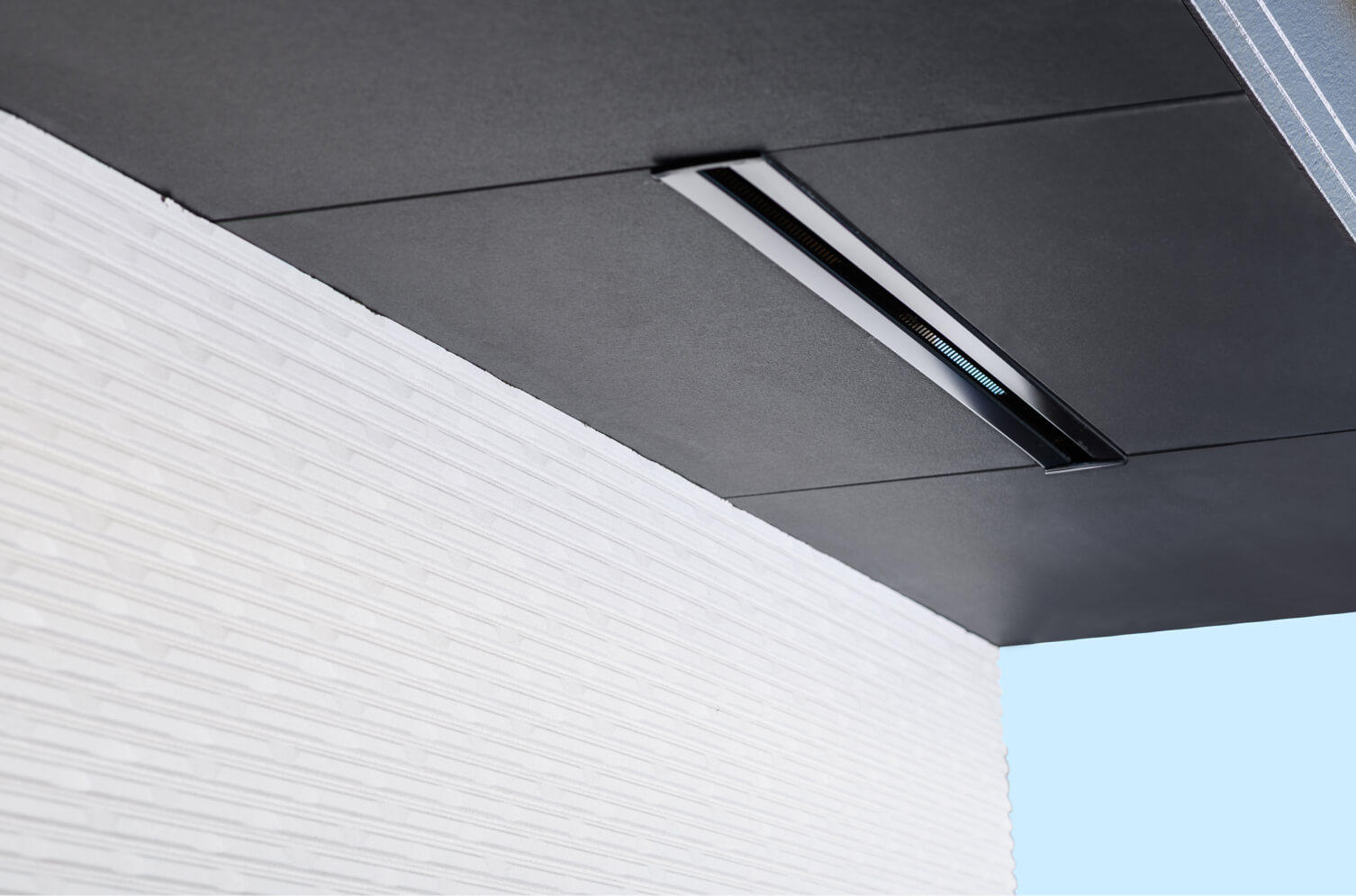

  • 施工例2
  • 効率的な小屋裏換気で結露や劣化を未然に防止。

  • 取り付けが簡単な省力化部材です。

  • 必要部品を同梱しているので積算の手間を軽減。

  • 同一形状で防火認定を取得したタイプも設定。エリアや要求される性能に応じて、製品を選択できます。

  • 材質は樹脂とアルミ製です。部材コストを抑えたい場合に最適です。

  • 軒中間設置
  • 軒天厚6mm対応
  • 軒天厚12mm対応
  • ノイズレスなデザイン
  • カラーバリエーション(2色)
  1. ※HBはアルミ製で軒天厚12mm対応品、JBは樹脂製で
    軒天厚6㎜対応品です。軒天厚に合わせて、お選びください。
  2. ※施工写真は同一形状で材質の異なる製品です。
Color Lineup

カラーラインアップ

HB

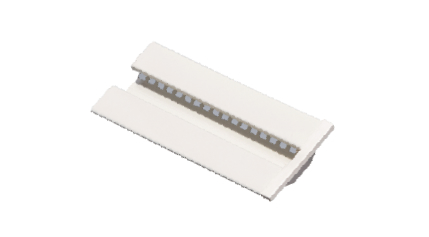

  • アイボリーホワイト(WH)

    アイボリーホワイト(WH)

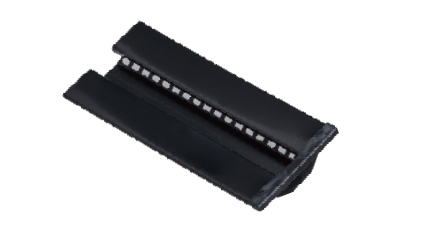

  • ブラック(B)

    ブラック(B)

JB

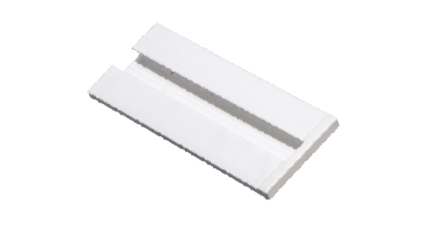

  • ホワイト(WH)

    ホワイト(WH)

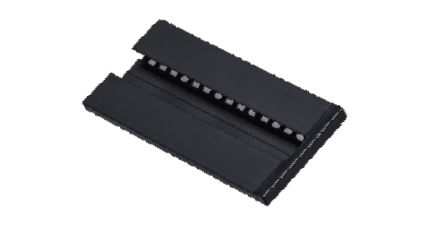

  • ブラック(B)

    ブラック(B)

Features

製品特長

1

換気能力に優れ、
住宅の劣化を軽減

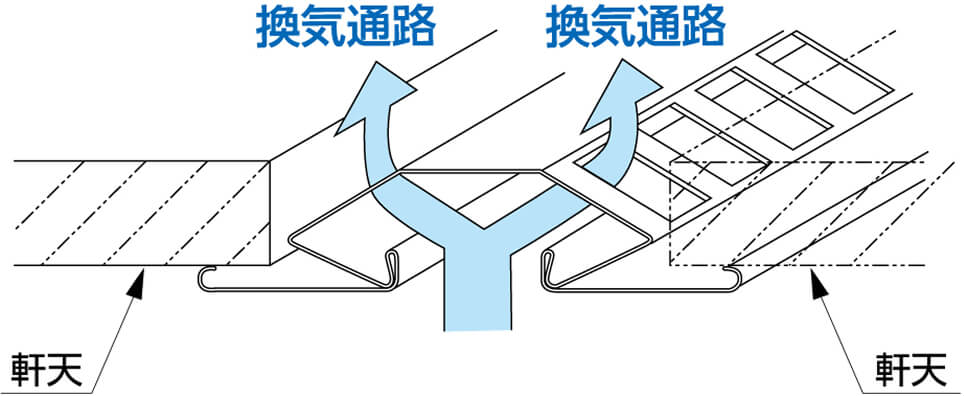

軒天出寸法の説明図
POINT
  • 製品開口面積は、148㎠/本(本体L=910㎜タイプの場合)です。
  • 品確法や住宅金融支援機構の定める小屋裏の換気基準を満たすよう見切縁を取り付けることで、小屋裏の劣化を軽減します。

※『新築住宅の住宅性能表示制度 住宅性能表示制度ガイド』の定める小屋裏の劣化対策等級3に対応可能。

必要本数シミュレーター

※軒天換気材の必要本数の計算には、当社Webサイトの必要本数シミュレーターをご活用ください。

2

非防火から防火まで対応する
幅広いラインアップ

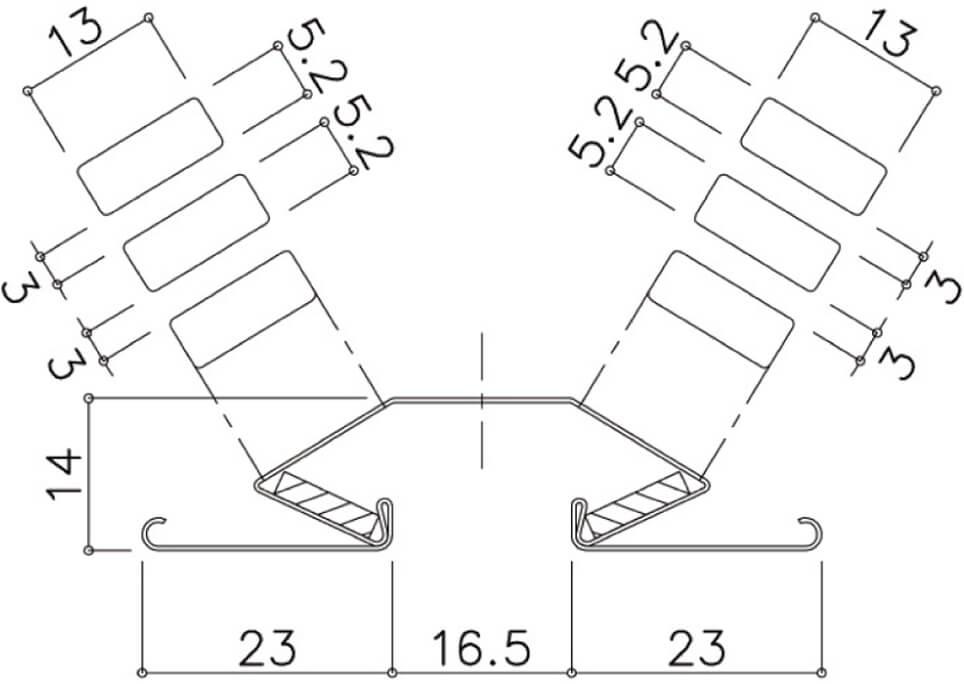

軒天12mm対応品
BK45本体 発泡材有り

軒天12mm対応品

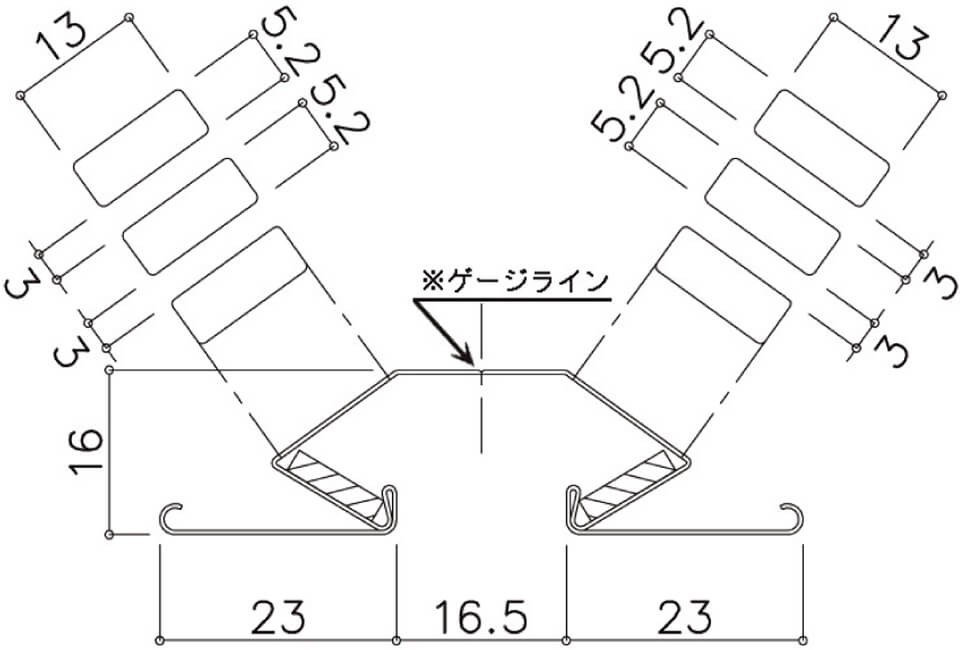

軒天14mm対応品
ABK45本体 発泡材有り

軒天14mm対応品
POINT
  • 非防火地域に特化したHBやJBに加えて、同一形状で防火性能を有した製品ラインアップも、取り揃えています。
  • エリアや求められる性能や建物の用途に応じて使い分けることで、コストの低減と施工の統一が可能です。

BK45・ABK45ページへ

3

特殊な野縁組みは不要。
かんたん取り付けで
現場作業の省力化を実現

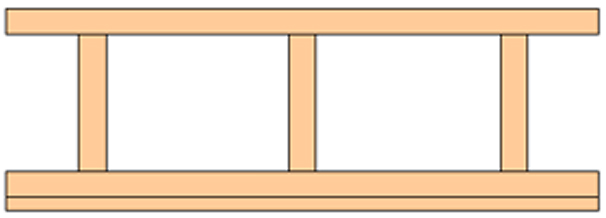

①軒天下地組み

①軒天下地組み

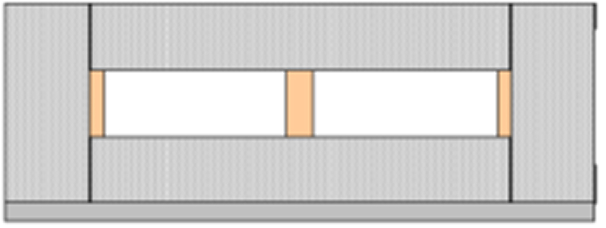

②軒天取付

②軒天取付

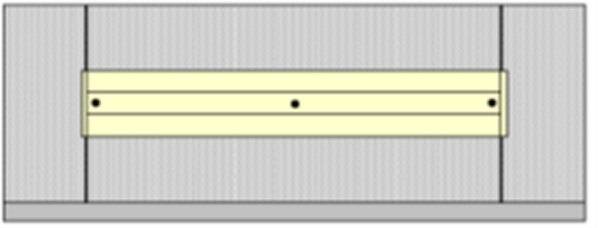

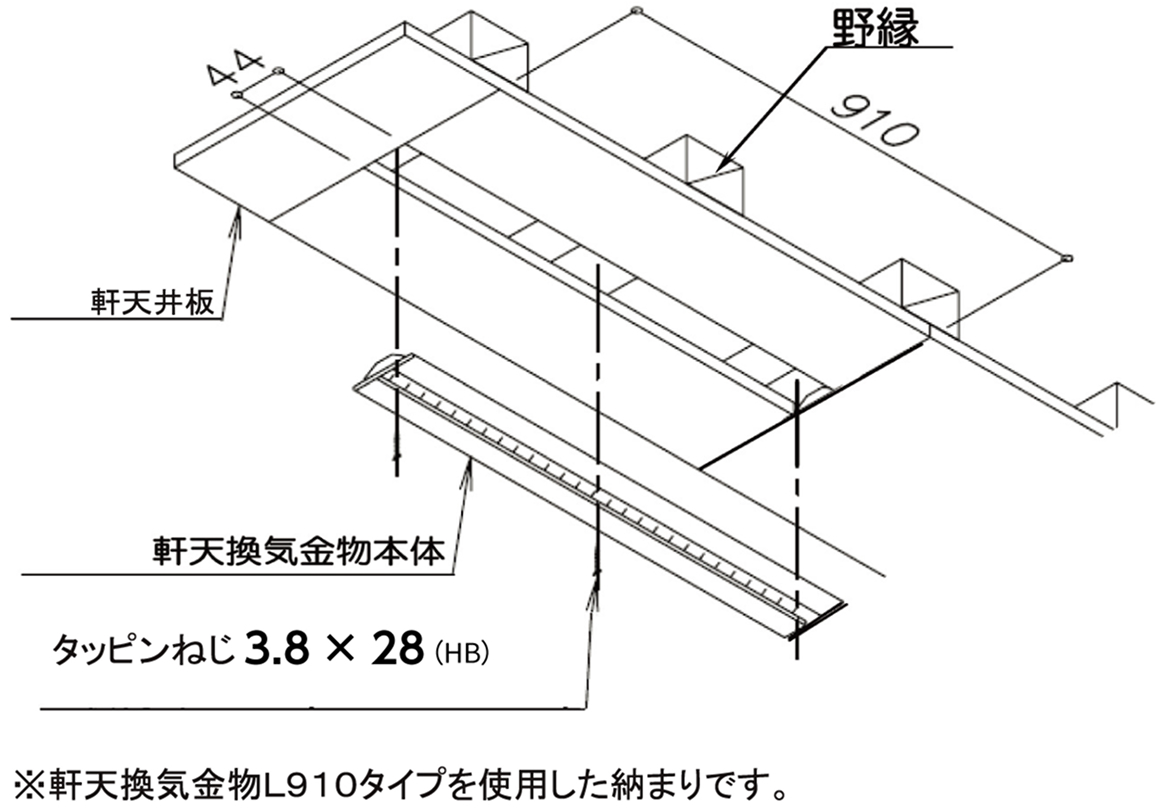

③本体取付(ビス3(4)本)

③本体取付(ビス3(4)本)

HB

HB

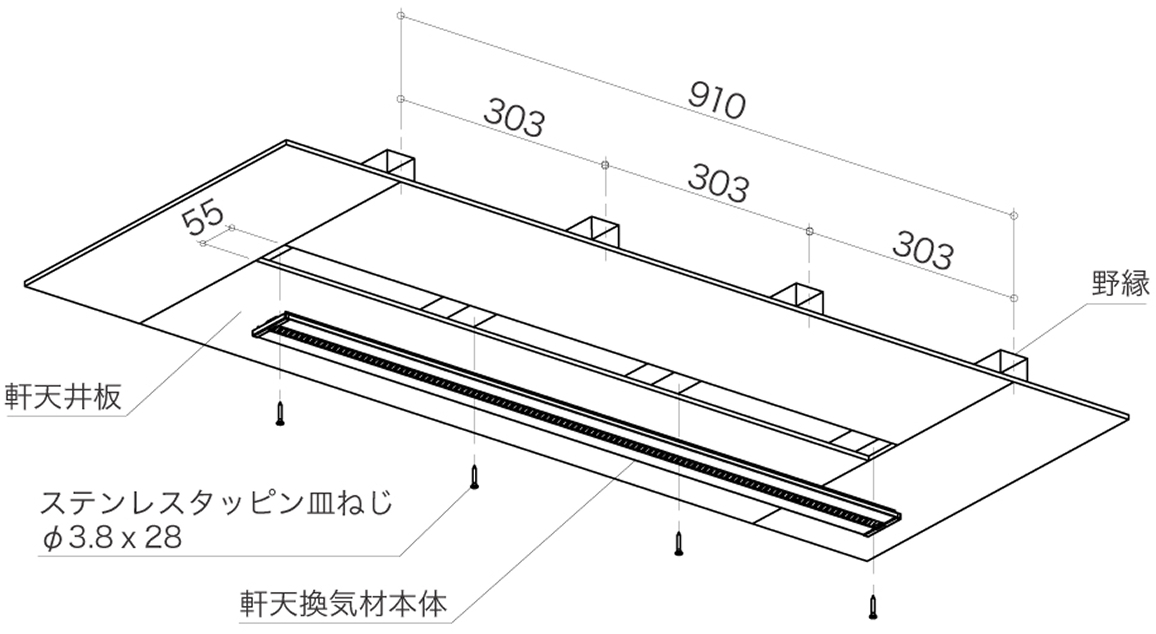

JB

JB
POINT
  • 取り付けに特殊な野縁組みは不要です。一般的なはしご組みで施工可能です。
  • 軒天施工時に換気材の取り付け寸法を確保してください。HBは3か所、JBは4か所のビス留めで留め付けが可能です(HBとJBでビス留めピッチや取り付け寸法が異なります)。
  • 製品本体にエンドキャップと取付用ビスを同梱していますので、拾い出しや在庫管理の手間を軽減します。
  • HBは製品サイズをL=910㎜とL=455㎜の2サイズを設定しています。現場で製品のカット工程を削減可能です。
4

住宅のデザインを損なわない自由な取り付け位置

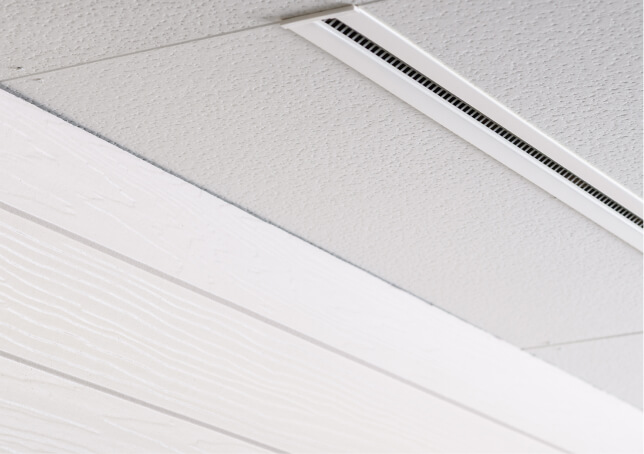

水平軒天納まり(軒勝ち)

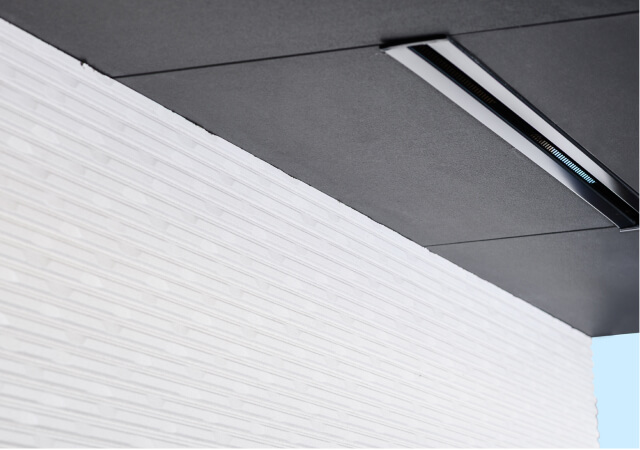

水平軒天納まり(壁勝ち)

水平軒天納まり

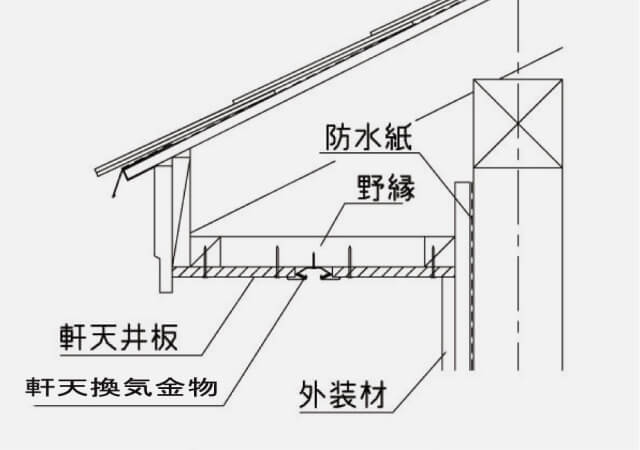

勾配軒天納まり(軒勝ち)

勾配軒天納まり

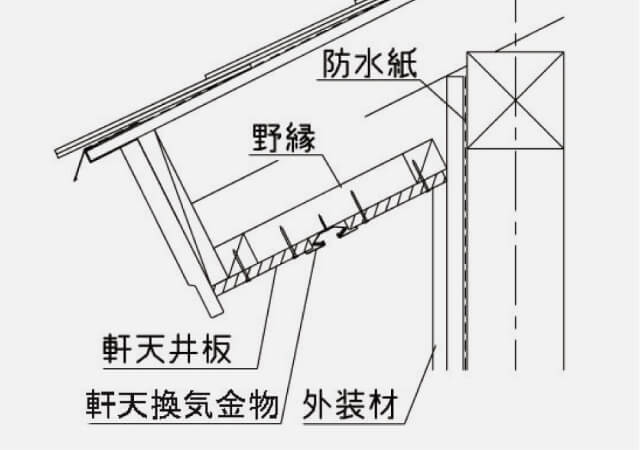

勾配軒天納まり(壁勝ち)
POINT
  • 軒天の中間に施工するタイプの製品です。換気を妨げない範囲で、自由な位置に取付が可能です。
  • 水平軒天納まり、勾配軒天納まりともそのまま施工が可能です。
  • 妻面やケラバ側にも使用できるので、必要箇所に合わせて設置が可能です。
  • 目立たない換気孔で、建物のデザインを損ないません。

※写真は同一形状でステンレス製のBK45となります。

Specs

仕様

HB

本体材質アルミニウム及びアルミニウム合金の焼付塗装板(カラーアルミ) 板厚0.4mm
部品材質AES樹脂製エンドキャップ
取付ねじステンレス製タッピン皿ねじ(ねじ頭塗装)
カラーアイボリーホワイト、ブラックの2色
製品
開口面積
148㎠/本(L=910㎜タイプ)、73㎠ /本(L=455㎜タイプ)

軒天12mm対応品

HB本体

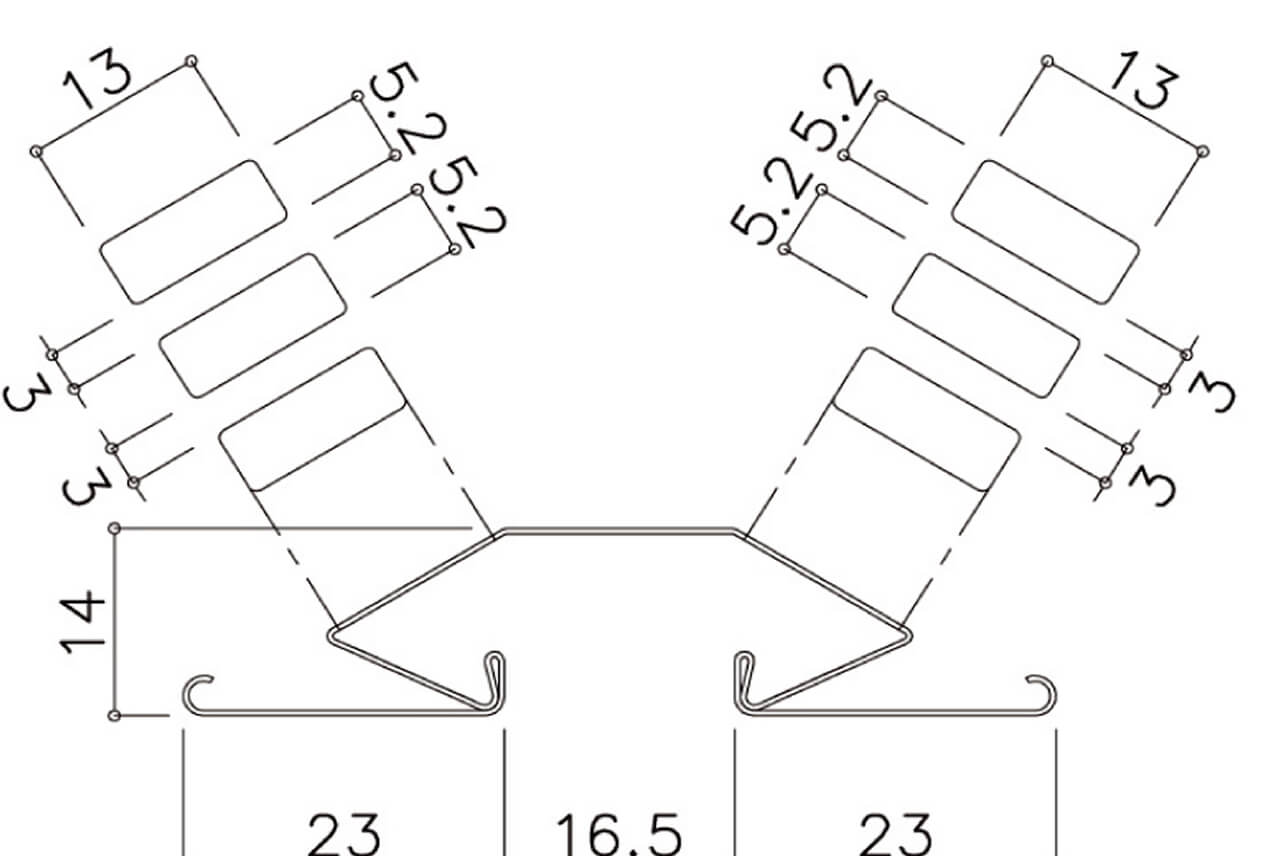

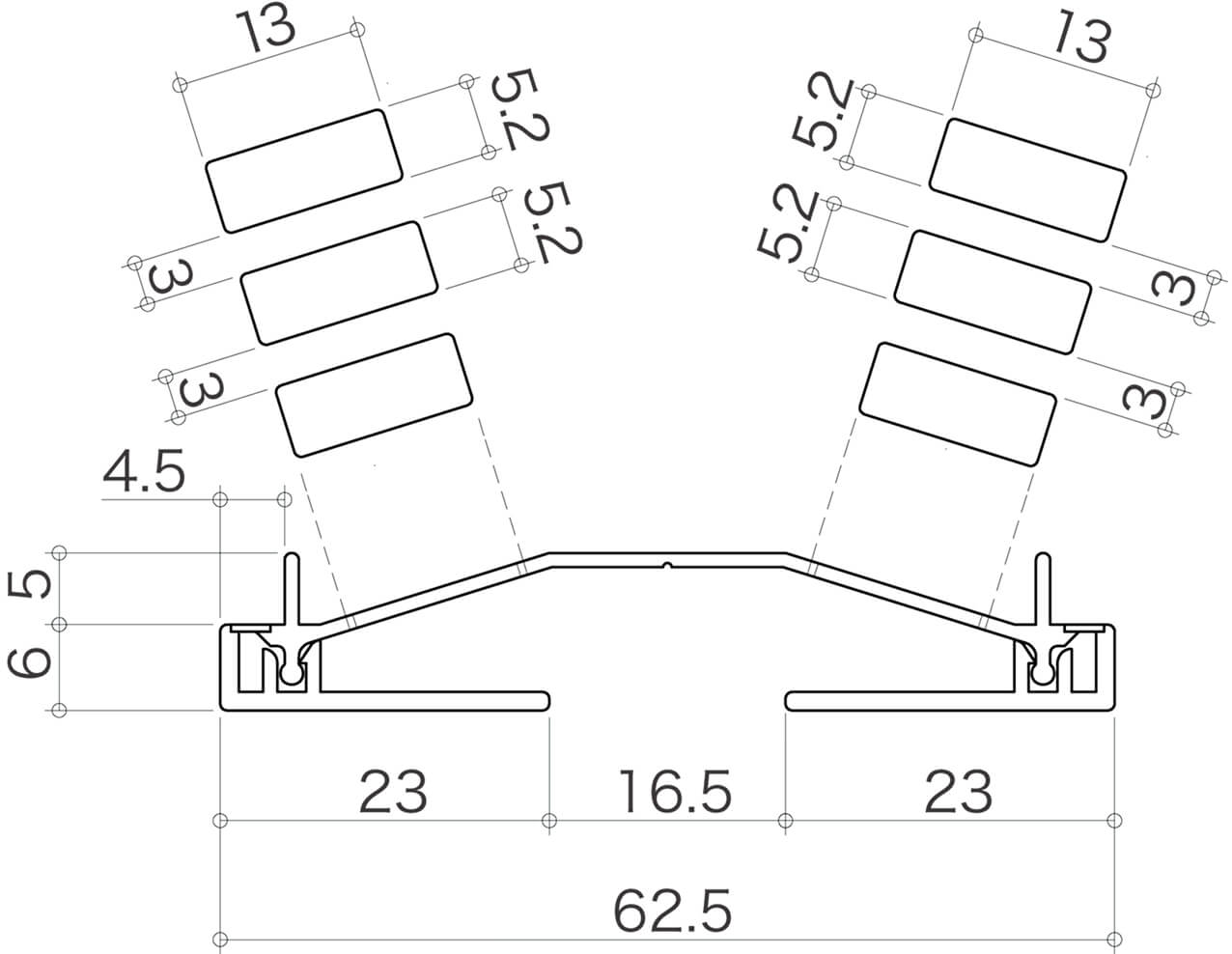

HB・JB本体 発泡材有り

JB

本体材質PVC樹脂
部品材質ASA樹脂製エンドキャップ
取付ねじステンレス製タッピン皿ねじ(ねじ頭塗装)
カラーホワイト、ブラックの2色
製品
開口面積
148㎠/本(L=910㎜タイプ)

軒天6mm対応品

JB本体

HB・JB本体 発泡材有り
